Como hacer un sólido

Mensaje por PabloCNC »

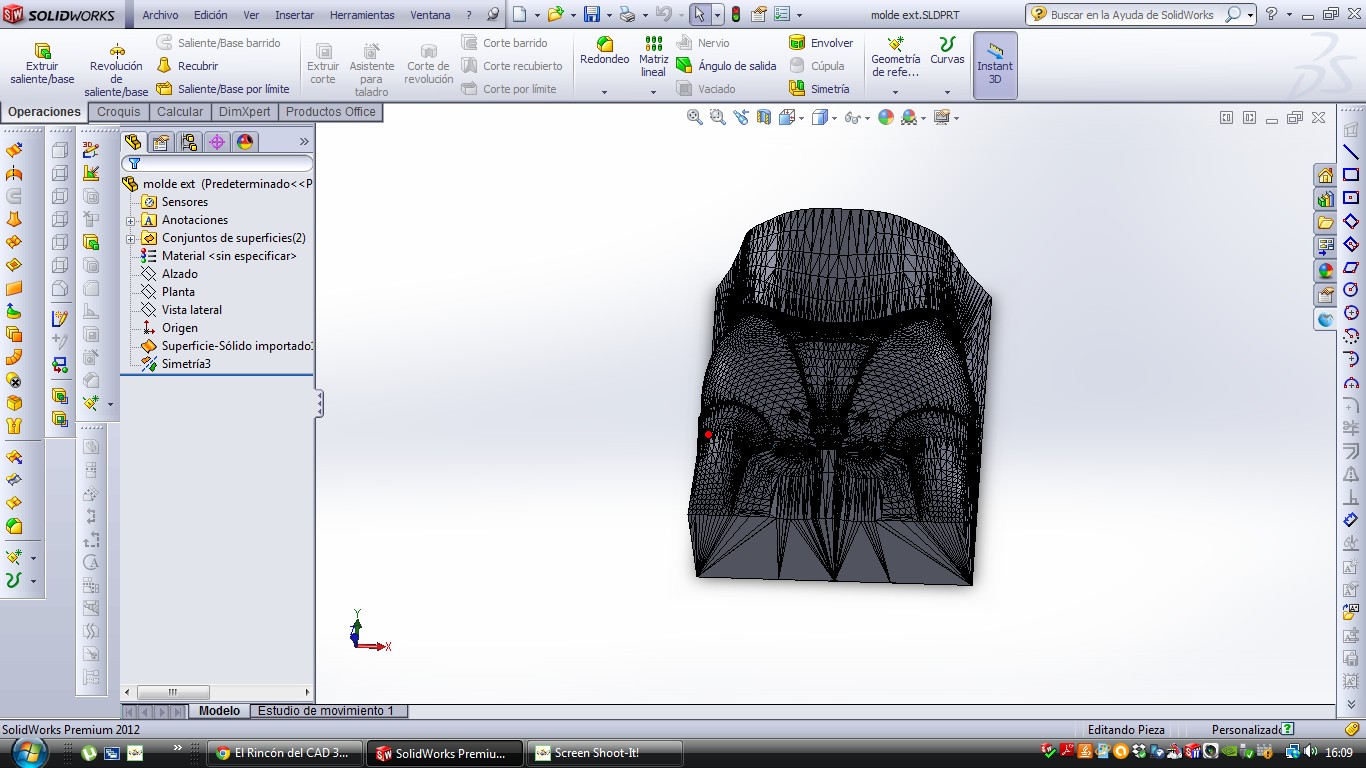

Hola buenas, llevo unos días dando vueltas y no soy capaz, me han pasado un archivo de solidworks y al abrirlo la pieza es como si fuera una archivo .stl ( miles de triángulos). ¿Alguien sabría como se hace para convertirlo en un único sólido o superficies? Gracias de antemano.

Imagen

Última edición por Mondeo14 el Dom Dic 04, 2016 8:21 pm, editado 5 veces en total.
Avatar de Usuario

ENOCHERNANDEZ
Especialista
Especialista
Mensajes: 220
Registrado: Sab Nov 03, 2012 3:33 am
Temas: 2
Programa CAD o CAM: SOLID WORKS
Agradecido : 1 vez
Agradecimiento recibido: 7 veces
Género:
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por ENOCHERNANDEZ »

Hola buenos días yo diría que lo mejor seria que compartieras el archivo para intentar la solución por lo q dices me imagino q las herramienta de "coser superficies" ya las conoces según la imagen dice que hay dos conjuntos de superficies entonces es difícil intentar dar una solución sin contar con el archivo ya que puede contener una serie de herrores en las superficies. Saludos desde mexico.

Avatar de Usuario

CarlosB
En Prácticas
En Prácticas
Mensajes: 158
Registrado: Mié Feb 12, 2014 8:18 pm
Temas: 10
Programa CAD o CAM: SOLID WORKS
Ubicación: Majadahonda
Agradecido : 5 veces
Agradecimiento recibido: 5 veces
Género:
Zodíaco:
Edad: 64
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por CarlosB »

Buenos días Pablo CNC,
¿que estilo de visualización tienes?, lo mismo lo tienes activado en estructura alámbrica y simplemete se soluciona seleccionando sombreado con aristas.
Sino, manda el fichero y vemos.

Buen día

Avatar de Usuario

Autor del Tema
PabloCNC
Usuari@
Usuari@
Mensajes: 8
Registrado: Jue Sep 18, 2014 12:57 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por PabloCNC »

Hola gracias por las respuestas, lo de la foto ya los e para próximas veces. El archivo pesa demasiado.. no se como hacer para subirlo..

Avatar de Usuario

Autor del Tema
PabloCNC
Usuari@
Usuari@
Mensajes: 8
Registrado: Jue Sep 18, 2014 12:57 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por PabloCNC »

Gracias por las respuestas, siento lo de la foto. Adjunto el archivo en enlace de dropbox (es la primera vez que lo uso, creo haberlo hecho bien).

Última edición por Mondeo14 el Lun Dic 04, 2017 2:29 pm, editado 6 veces en total.
Avatar de Usuario

NeoCimek
Oficial 3º
Oficial 3º
Mensajes: 590
Registrado: Mié Mar 27, 2013 3:16 pm
Temas: 25
Programa CAD o CAM: CATIA
Agradecimiento recibido: 4 veces
Género:
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por NeoCimek »

Probablemente se vea así, porque anteriormente lo importaron de algún formato neutral.

Apple Macbook Pro Retina Display 2.7GHz - 16GB RAM

Avatar de Usuario

Autor del Tema
PabloCNC
Usuari@
Usuari@
Mensajes: 8
Registrado: Jue Sep 18, 2014 12:57 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por PabloCNC »

Y no hay forma.de generar un sólido normal de solidworks con él?

Avatar de Usuario

Mondeo14
Webmaster
Webmaster
Mensajes: 10970
Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648
Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3511 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por Mondeo14 »

Hola PabloCNC, bienvenido a RinCAD, esperamos verte con frecuencia por aquí.

Me temo que tienes un gran problema, no he visto el 3D, pero me da que es una digitalización o un escaneo de una pieza real. Hace tiempo me pasó algo parecido y querían hacer un sólido con algo similar. Fue imposible y ni con Catia se lograba gran cosa.
Ahora bien, hay por el Foro un usuario que habla muy bien de un programa (Space Clain) y puede que este sea capaz de "suavizar" todo ese montón de triangulitos que tienes esas caras.
No se que es lo que quieres hacer después, pero si consigues hacer algo, seguro que pesará mucho el 3D y te costará mover la pieza.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


Avatar de Usuario

Autor del Tema
PabloCNC
Usuari@
Usuari@
Mensajes: 8
Registrado: Jue Sep 18, 2014 12:57 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por PabloCNC »

Hola, muchas gracias por las respuestas, pues era para crear un programa cam con ella, así que a ver si me lo pasan en otro formato o algo porque por más que miré e intenté no soy a ello... creo que está así porque primero la realizaron con impresora 3D

Avatar de Usuario

Ignacio
En Prácticas
En Prácticas
Mensajes: 118
Registrado: Vie Mar 05, 2010 7:45 pm
Temas: 6
Programa CAD o CAM: SOLID WORKS
Ubicación: Santurce
Agradecido : 19 veces
Género:
Zodíaco:
Edad: 57
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por Ignacio »

Hola
Coincidiendo con los demás en que te sera complicado con tantas caras trabajar con el.Te he encontrado donde tienes el problema.

Observando la superficie con atención, se puede ver que tiene unas aristas azules , señal de que la superficie esta mal cosida.
Si amplias el zoom veras que una cara "se pasa de largo".

Imagen

solución:

Para poder ejecutar el análisis de importación , tienes que eliminar la operación de simetría y quedarte solo con la superficie importada. Botón derecho sobre la superficie o sobre operación en el árbol
Le das y en una rato te indicara que tienes caras errores o abiertas.
Le das a solucionar automáticamente y en este caso a mi por lo menos me lo arregla (no siempre es así de fácil)
Entonces en el árbol tendrás en vez de "superficie importada" "solido importado", luego solo tendría que hacer la simetría del sólidos , con la opción fusionar y ya tendría lo que buscas.

Una opción interesante con este tema de importar stl, seria (yo no lo he usado, pero se que existe) usar un programa que se Skinny 3D

https://www.tdmsolutions.com/es/skinny3d-4/
que creo es gratuito y lo que te hace es simplificar el STL con lo que sera mas manejable.

Te adjunto fichero sw2013 corregido

Para que te hagas una idea de lo que es tratar con este tipo de archivos : el archivo comprimido 17mb

Saludos

Última edición por Mondeo14 el Lun Dic 04, 2017 2:30 pm, editado 2 veces en total.
Avatar de Usuario

Autor del Tema
PabloCNC
Usuari@
Usuari@
Mensajes: 8
Registrado: Jue Sep 18, 2014 12:57 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por PabloCNC »

Muchas gracias por la respuesta y el tiempo que has empleado en ello Ignacio, al hacer los pasos que me dices me sale lo de sólido importado, pero sigue siendo muchos triángulos, y yo lo que quería era que fuese un solo sólido como cuando dibujas una pieza en solidworks directamente. Muchas gracias de nuevo

Avatar de Usuario

Autor del Tema
PabloCNC
Usuari@
Usuari@
Mensajes: 8
Registrado: Jue Sep 18, 2014 12:57 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por PabloCNC »

Por cierto que se me paso ponerlo Ignacio el archivo que adjuntas de solidworks no puedo abrirlo , debes tener una versión superior a la mía.. gracias

Avatar de Usuario

Ignacio
En Prácticas
En Prácticas
Mensajes: 118
Registrado: Vie Mar 05, 2010 7:45 pm
Temas: 6
Programa CAD o CAM: SOLID WORKS
Ubicación: Santurce
Agradecido : 19 veces
Género:
Zodíaco:
Edad: 57
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por Ignacio »

Hola

Al ser un STL importado, recomponer los triangulos a operaciones habituales , revolucion, extrusion etc, de una manera rapida, yo no conozco que se pueda hacer.
Tal vez eso se pueda hacer con algun software del Scaner

Saludos

Avatar de Usuario

Milimetro
Oficial 3º
Oficial 3º
Mensajes: 417
Registrado: Lun Feb 13, 2012 5:25 am
Temas: 2
Programa CAD o CAM: NX
Agradecido : 24 veces
Agradecimiento recibido: 52 veces
Género:
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por Milimetro »

Se puede convertir a sólido con Inus Rapidform.
Aunque no es una solución automática y hay que trabajar bastante.

Última edición por Mondeo14 el Lun Dic 04, 2017 2:32 pm, editado 2 veces en total.
Avatar de Usuario

Ignacio
En Prácticas
En Prácticas
Mensajes: 118
Registrado: Vie Mar 05, 2010 7:45 pm
Temas: 6
Programa CAD o CAM: SOLID WORKS
Ubicación: Santurce
Agradecido : 19 veces
Género:
Zodíaco:
Edad: 57
Estado: Desconectado

Re: Como hacer un sólido

Mensaje por Ignacio »

Hola

Este tipo de cosas me sonaba pero no terminaba de recordar de que , finalmente me he acordado

En esta pagina venden un Scaner y distintas soluciones de sofware

https://www.nextengine.com

Lo mas indicado y preciso (laborioso también) es ir construyendo apoyándose en el stl , en Sw podría ser mas laborioso pero con el sofware del scaner parece mas llevadero

ver vídeo

https://www.nextengine.com/products/rapidworks/demo

Saludos
