Como mejorar roscado en parte cilindrica

Mensaje por jairo luis »

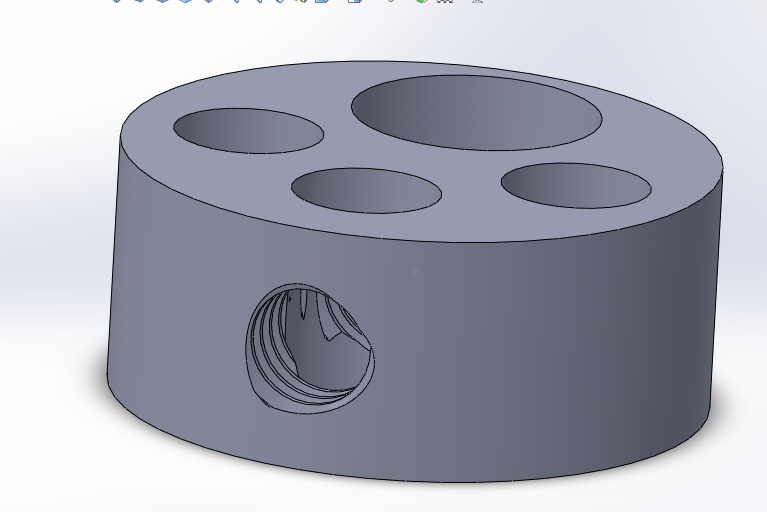

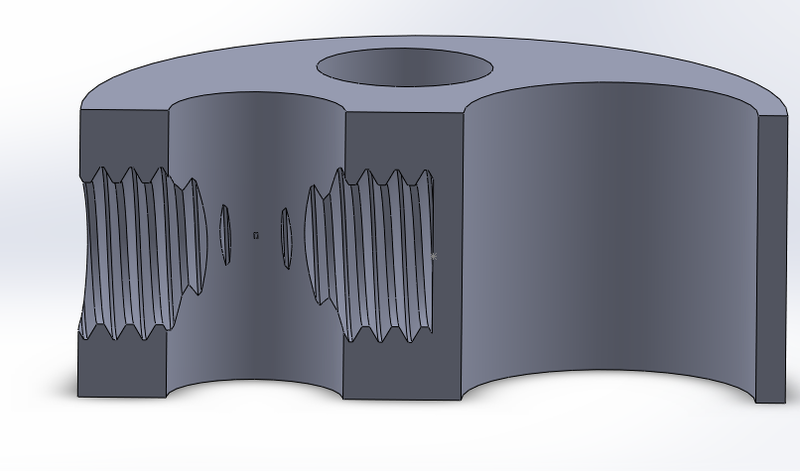

que tal amigo bueno aquí este problema como puedo mejor un roscado en un solido cilíndrico aquí una imagen para que vea los fallos, es que no pinta nada bien

ImagenImagen

Última edición por Ricardo el Vie Nov 18, 2016 11:40 pm, editado 3 veces en total.
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Como mejorar roscado en parte cilindrica?

Mensaje por Ricardo »

Hola Jairo.

No pinta nada bien que el fondo del agujero roscado sea plano, por lo demás, si las medidas están bien, pues es como has dibujado, no hay nada que objetar, por lo menos de mi parte.

Si el agujero vertical fuera más grande la rosca no tendría esa zona que el perfil casi no entra en la pieza, pero bueno si el cliente lo quiere asi, asi se hace.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
jairo luis
Oficial 1º
Oficial 1º
Mensajes: 1662
Registrado: Dom Abr 03, 2011 6:47 am
Temas: 1
Programa CAD o CAM: SOLID WORKS
Ubicación: sucre
Agradecido : 1 vez
Agradecimiento recibido: 6 veces
Género:
Estado: Desconectado

Re: Como mejorar roscado en parte cilindrica

Mensaje por jairo luis »

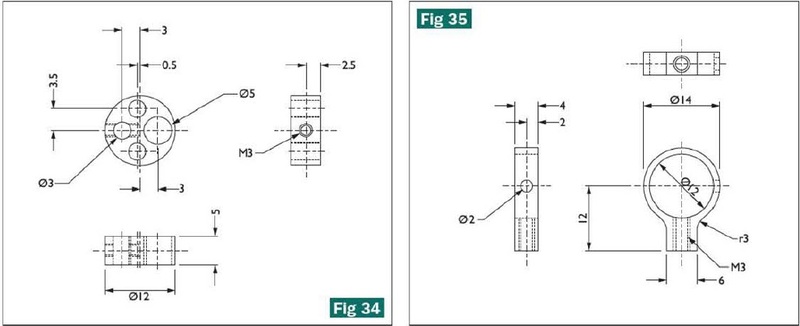

ricardo te dejo un imagen del plano e igual e la otra pieza que también tengo el mismo problema

Imagen

Última edición por Ricardo el Vie Nov 18, 2016 11:41 pm, editado 2 veces en total.
Avatar de Usuario

Mondeo14
Webmaster
Webmaster
Mensajes: 10970
Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648
Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3511 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado: Desconectado

Re: Como mejorar roscado en parte cilindrica?

Mensaje por Mondeo14 »

Jairo, tengo un compañero en la oficina que por mucho que le digamos, siempre hace lo mismo: rosca un agujero en SU totalidad, cuando eso realmente no es posible, siempre se quedan unos mm sin roscar. Pues eso mismo le pasa a tu plano, no se puede hacer un agujero con final plano y menos roscado en su totalidad. ¿Que no quieres que traspase hasta el otro agujero?, pues lo haces ciego, con su terminación según la punta de la broca y dejando los últimos 3 o 5 mm sin roscar.
Si, ya se que se pueden hacer esos finales planos, pero en roscas grandes, ya que las pequeñas salen muy costosas y no merecen la pena. Es como intentar hacer un agujero roscado de 2 mm de profundidad, sea la rosca que sea y ya no te cuento nada de roscas pequeñas (M2, por ejemplo).

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


Avatar de Usuario

nacho1126
Especialista
Especialista
Mensajes: 352
Registrado: Sab Jul 09, 2011 12:17 am
Temas: 0
Programa CAD o CAM: CATIA
Ubicación: México
Género:
Zodíaco:
Edad: 36
Estado: Desconectado

Re: Como mejorar roscado en parte cilindrica?

Mensaje por nacho1126 »

Hola jairo luis veo que te has vuelto muy detallistas en lo que son las roscas, y ya Mondeo te comento lo dificil que es en la vida real que salga como en los dibujos.

En lo que respecta al las imagenes que muestras, yo haria primero el barrano lateral y le pondria la rosca, y despues haria la operacion de los ballarrenos superiores.

Tambien te comento que pues seria bueno que aprendieras a utilizar lo que son las roscas cosmeticas de SW ya que estas a la hora de hacer tus planos te ayudaran mucho, y te comento que cuando ocupas el asistente de taladro ahi puedes seleccionar el tipo de rosca, y te dara tambien lo que es el roscado cosmetico.

Esto te lo comento, porque cuando vayas hacer tus planos te sera mas facil y rapido una de las cosas que se busca en la hora de diseñar, la rapides de generar los planos. Recuerda que el tiempo es oro.

Saludos.

Te dejo este video de roscado cosmético exterior y se puede hacer con interior.
