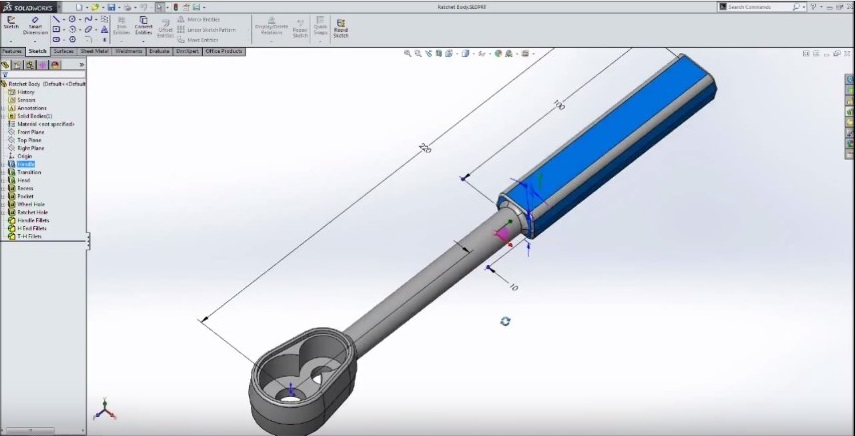

He estado revisando un videotutorial para conseguir generar nuevos ensamblajes que sean una variación de un ensamblaje original. Resulta que parte del procedimiento para lograrlo es conseguir ver las dimensiones del ensamblaje tal y como se muestra en la figura adjunta, sin embargo no consigo entender como se logra dicha operación; es decir como consigo mostrar las medidas de un ensamblaje tal y como se ve en la imagen.
De antemano, muchas gracias.
Saludos cordiales.
Última edición por Ricardo el Dom Nov 13, 2016 12:16 am, editado 3 veces en total.
Esas cotas aparecen al hacer doble url en una operación, por lo tanto nunca nos saldrán todas las cotas, salvo que la pieza se haya realizado con una sola operación.
Si estamos en una pieza, al hacer doble clik, nos saldrán las cotas del croquis de esa operación.
Si estamos en un ensamble, en el árbol de operaciones aparecen las piezas que componen el ensamble, primero demos desplegar una de esas piezas para que aparezcan las operaciones y asi al hacer doble clik en una de esas operaciones salgan las cotas de la misma, por lo tanto nunca tendremos todas las cotas del ensamble.
