Ranura en Helice

Mensaje por Aer73 »

Hola a tod@s.

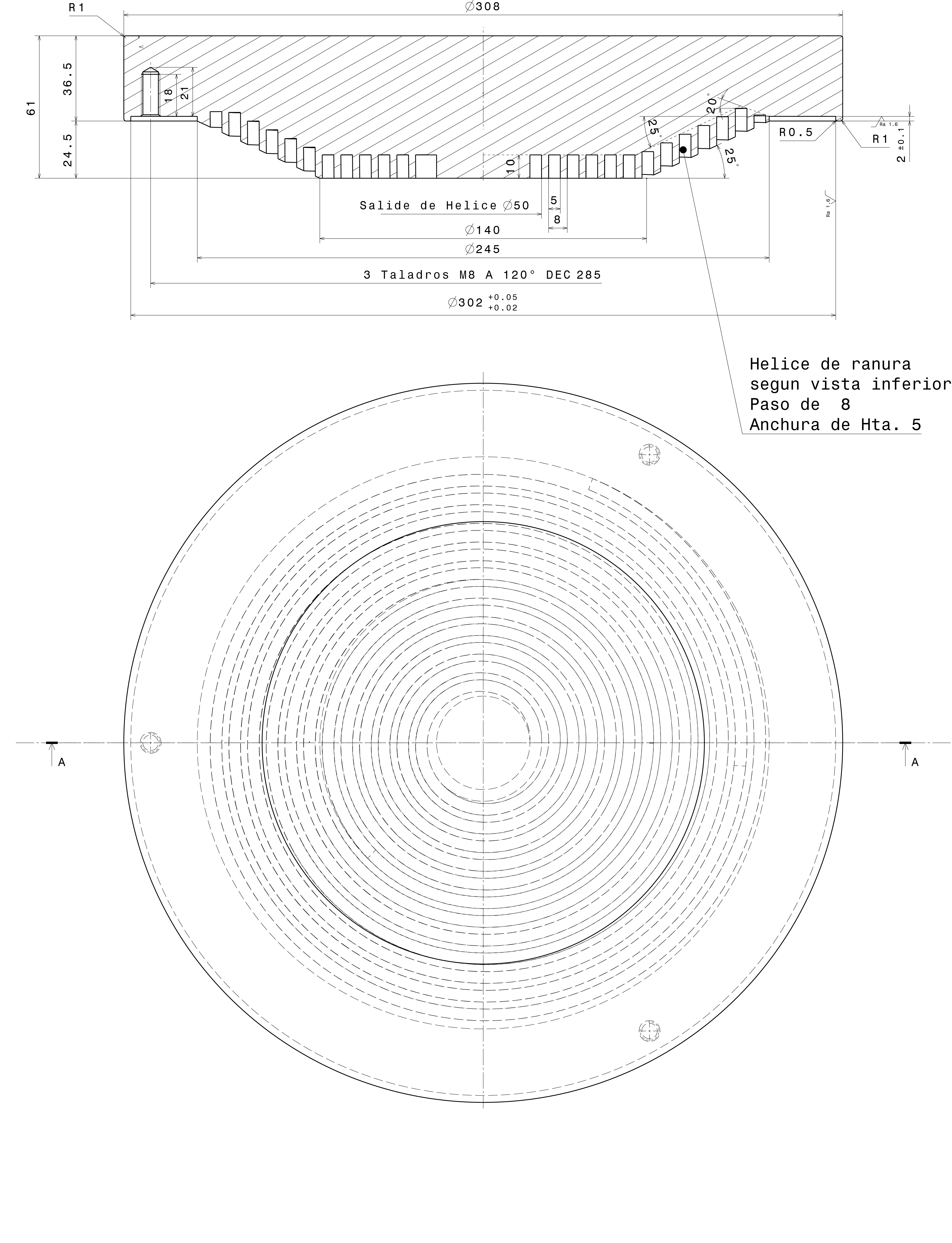

Pues como el titulo indica quería saber si alguien podía echarme una mano y orientarme como hacer la ranura en hélice del plano que adjunto. :62
Creo que seria con una hélice de paso y altura variable pero no doy con los parámetros adecuados de la hélice para posteriormente hacer un corte por barrido, creo.
¿Alguien podría ayudarme con la definición de la hélice?
Si ha alguien se le ocurre otra forma , sera bienvenida también. :53
Por cierto la pieza la estoy realizando en Solidworks .

Un saludo y muchas gracias de antemano.

Imagen

Última edición por Mondeo14 el Dom Dic 04, 2016 8:39 pm, editado 3 veces en total.
Avatar de Usuario

Josemi
En Prácticas
En Prácticas
Mensajes: 121
Registrado: Mar Dic 01, 2009 10:28 am
Temas: 14
Programa CAD o CAM: SOLID WORKS
Agradecido : 7 veces
Agradecimiento recibido: 57 veces
Género:
Zodíaco:
Edad: 51
Estado: Desconectado

Re: Ranura en Helice

Mensaje por Josemi »

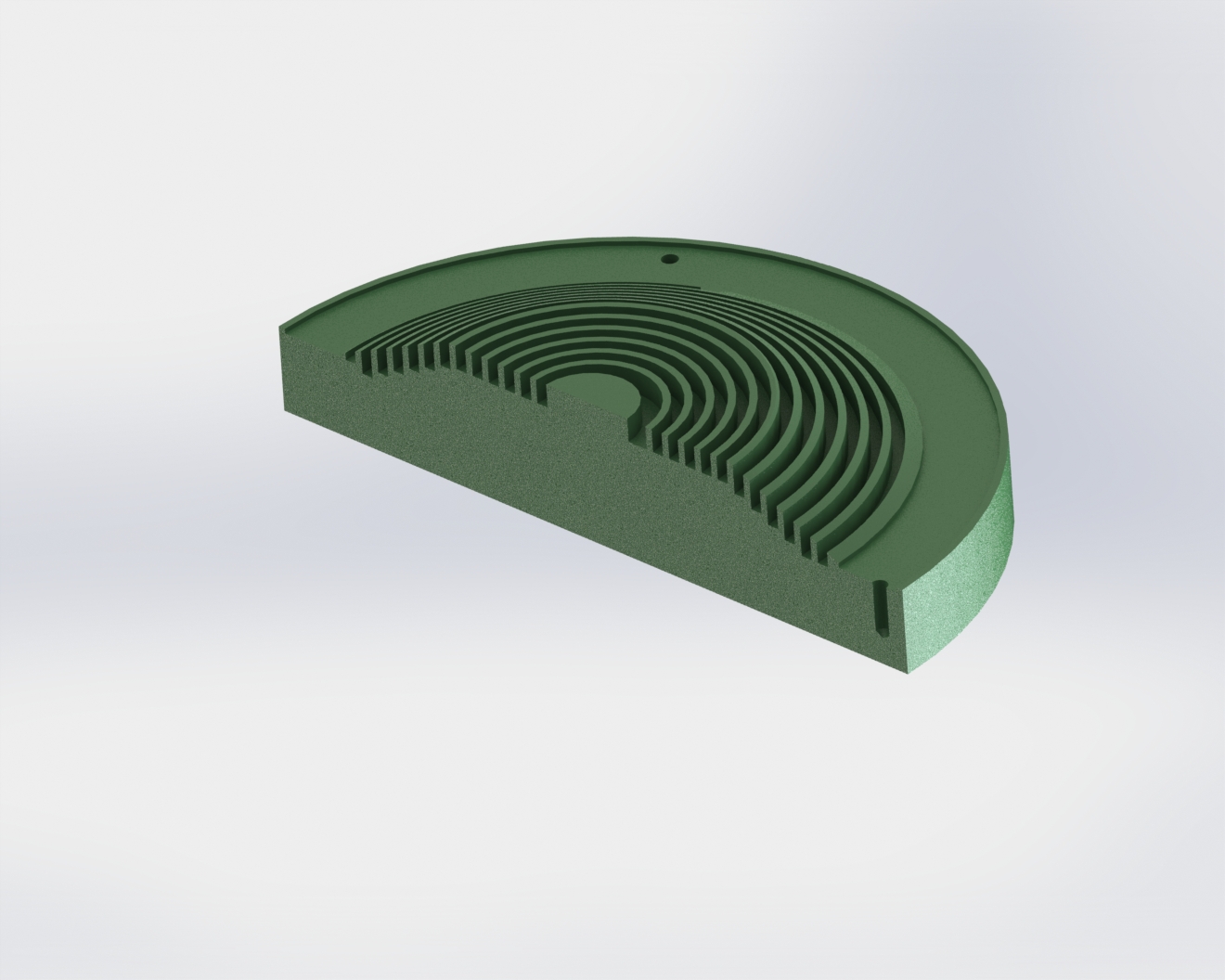

Hola Tomás, te subo lo que me ha salido, a ver si te vale.

Imagen

Última edición por Mondeo14 el Dom Dic 04, 2016 8:39 pm, editado 4 veces en total.
Razón: Añadido adjunto al post.

Visita mi blog

Verba volant, scrīpta mānent
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Ranura en Helice.

Mensaje por Ricardo »

Hola.

Se ha adelantado Josemi y creo que la solución que da es buena, yo había llegado a la misma conclusión.

Haz una espiral en lugar de una hélice.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
Aer73
Oficial 1º
Oficial 1º
Mensajes: 1304
Registrado: Lun Nov 30, 2009 6:11 pm
Temas: 35
Programa CAD o CAM: NX
Agradecido : 20 veces
Agradecimiento recibido: 14 veces
Género:
Zodíaco:
Edad: 50
Estado: Desconectado

Re: Ranura en Helice.

Mensaje por Aer73 »

Efectivamente Josemi, lo has clavado. :53
Voy a echarle una ojeada a las operaciones utilizadas. :29
Muchas gracias a ti tambien Ricardo. :53

Un saludo y unos puntos para ambos.
