Soy bastante nuevo en esto del CAD y necesitaría que me echaseis una mano en un tema con el que llevo semanas.

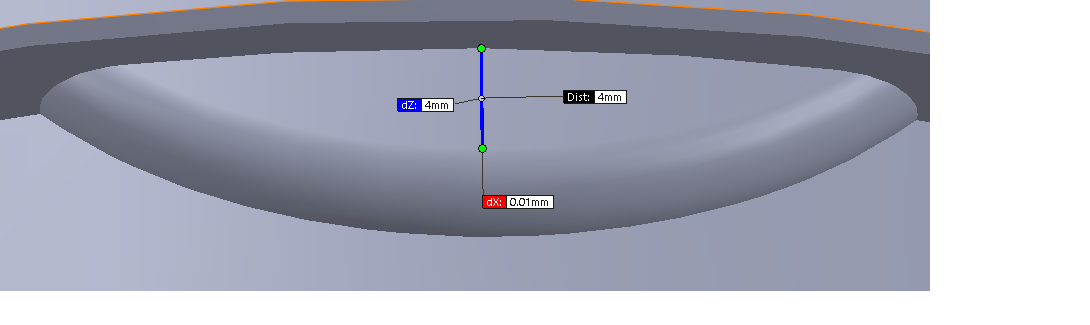

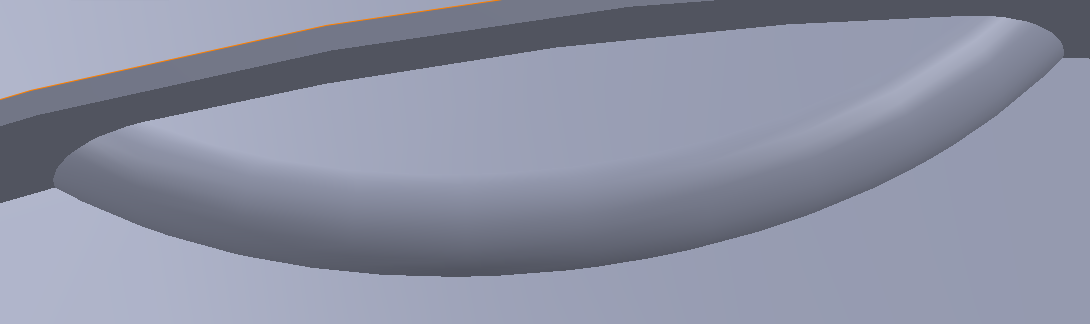

Os adjunto algunas imágenes por si os son de utilidad. Es un cilindro de 63mm de radio el cual tiene inscrito una media luna de 2mm de alto. Esta media luna presenta un redondeo extraño. La cosa es que el radio de la curvatura del redondeo varia gradualmente. Primero es 1.7, aumenta hasta 2.1 (mas o menos a la mitad de la pieza) y luego vuelve a disminuir a 1.7. No he encontrado nada que haga tal radio de curvatura (he probado con todos los redondeos y el que más se ajusta es un asimétrico 1,2 pero aun así el radio de la curvatura no sería el correcto).
El featureworks evidentemente no me lo identifica y me da el siguiente error:
El radio transversal es mayor que el radio longitudinal.
Me lo he estado mirando pero tampoco me queda muy claro para determinar qué operación he de realizar.
Si alguien me pudiese dar alguna pista sobre qué operación puede ser o algo que me pueda orientar lo agradecería eternamente (llevo demasiado con este tema)
Gracias de antemano!!!
Última edición por Mondeo14 el Dom Dic 04, 2016 8:42 pm, editado 5 veces en total.
A pesar de las imágenes no acabo de saber exactamente cual es el problema, me imagino algo pero no estoy seguro.
Iría bien tener el archivo para poder abrirlo y estudiar que pasa.
Si es lo que creo, pienso que la solución estaría en hacer un redondeo de radio variable, ya que nos permite seleccionar la arista y dar distintos valores a los radios a lo largo de la arista.
Gracias por la rápida respuesta!. Eso lo pensé pero no creo que sea eso, el problema se encuentra en el radio de curvatura (la convexidad o concavidad del redondeo) que es muy constante (varia entre 1.7 y 2.1) pero no hay manera de hacerlo. Seguramente no me explico porque soy novato y no tengo muy claro de qué hablo.
Mi pregunta tal vez sería: existe alguna forma de hacer un redondeo cuyo radio de curvatura varía de la forma que lo hacen mis medias lunas, es decir, empezamos con un radio de curvatura de X, luego ese radio de curvatura aumenta hasta X+Y, y luego vuelve a disminuir hasta X? Ninguno de los redondeos que he probado (todos los de la opción redondeo) me permite eso (o yo no sé usarlos correctamente).
Te dejo aquí la parte del modelo que tiene las medias lunas. Investigando empiezo a pensar que podría existir alguna operación recubrir (dos arcos separados a una altura de 2mm) con una guía (spline) que marca la forma del redondeo pero me parece que me estoy complicando la existencia.
Última edición por Mondeo14 el Dom Dic 04, 2016 8:41 pm, editado 4 veces en total.
Razón:Añadido adjunto al post.

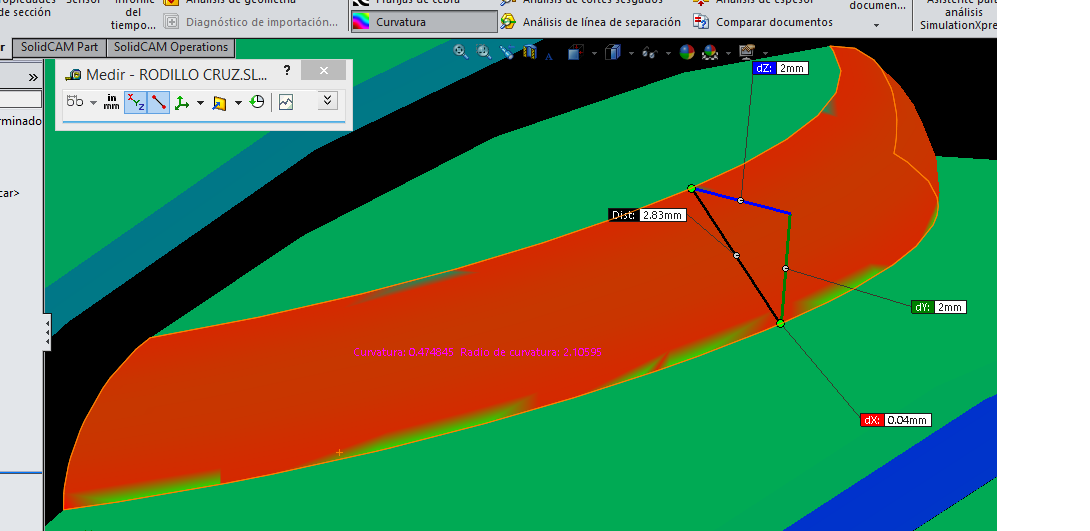

Hola snorek después de analizar los redondeos que según entiendo dices tienen diferencias con la novedad que yo solo encuentro diferencias de tres diezmilésimas de pulgada en los redondeos que son de "4.03 mm" lo que hice fue "equidistanciar superficie" a cero después oculte el solido y cree planos para hacer croquis y checar detalladamente en 3 puntos el redondeo y no le veo ninguna diferencia significativa a menos que yo este interpretando mal la pregunta dejo una imagen y el archivo en sw 2015 . Saludos desde mexico
