Nervio en estructura tubular

Mensaje por wannarock »

Buenas tardes a todos, se puede crear un nervio para reforzar las uniones de 2 tubos a cualquier inclinacion?. Muchas gracias de antemano.

Avatar de Usuario

Autor del Tema
wannarock
Usuari@
Usuari@
Mensajes: 11
Registrado: Mar Feb 15, 2011 5:42 am
Temas: 2
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por wannarock »

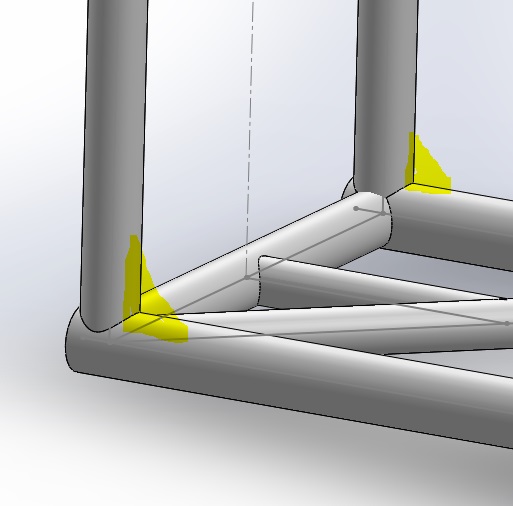

Seria algo como esto es para reforzar una estructura de tubo redondo

Imagen

Última edición por Ricardo el Lun Nov 14, 2016 11:16 pm, editado 3 veces en total.
Avatar de Usuario

Mondeo14
Webmaster
Webmaster
Mensajes: 10970
Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648
Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3511 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado: Conectado

Re: Nervio en estructura tubular

Mensaje por Mondeo14 »

Si se puede, dibuja la pieza apoyándote en las caras del tubo y no tienes por que tener ningún problema. ¿Y eso como se hace?, hombre, si fuese Inventor te lo podría explicar, pero con SW lo mas que te puedo decir es que hay que dibujar la pieza en el conjunto y usar un comando (que no recuerdo como se llama), que te proyecta o aprovecha entidades de otras piezas o partes (aristas, esquinas, etc).

Tendrás que esperar mas ayuda de algún experto en SW.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por Ricardo »

Hola wannarock.

A ver, estamos en SolidWorks y creo que has hecho la estructura con "Miembro estructural", si es asi la solución es muy fácil.

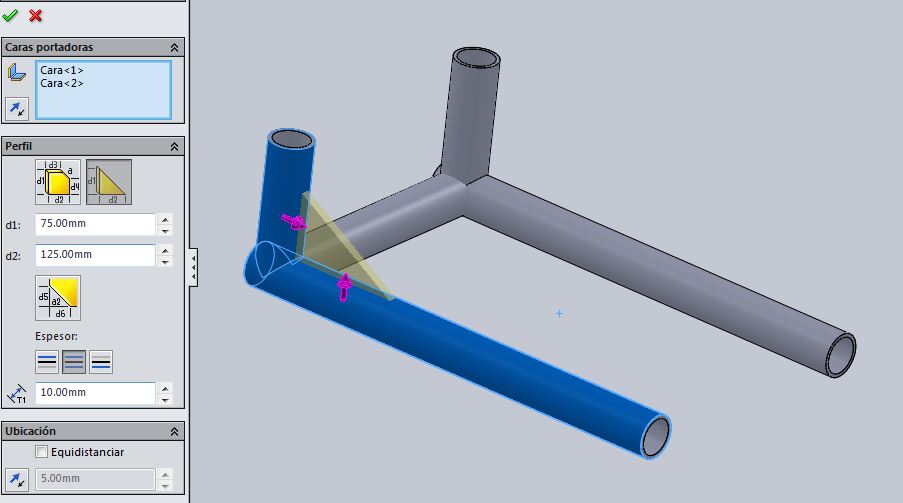

Vamos a : Insertar / Piezas soldadas / Cartela.

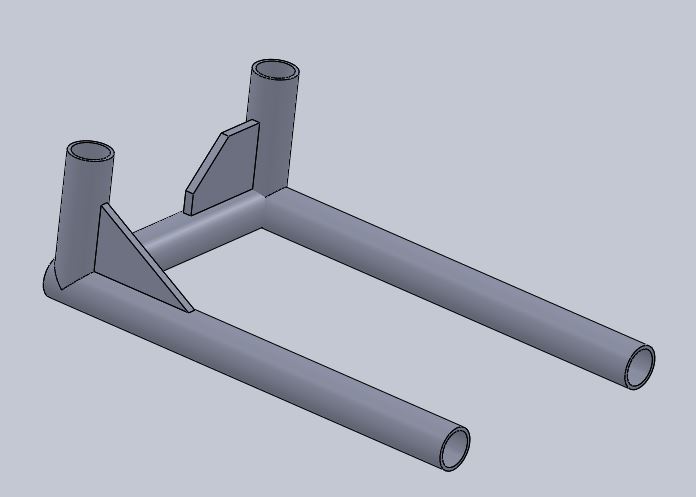

Nos sale la ventana de opciones donde podemos elegir dos tipos de cartelas, dar dimensiones a las mismas y simplemente seleccionando los dos tubos que queremos reforzar, tenemos el problemas resuelto.

Imagen Imagen

Saludos.

Última edición por Ricardo el Lun Nov 14, 2016 11:16 pm, editado 1 vez en total.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Mondeo14
Webmaster
Webmaster
Mensajes: 10970
Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648
Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3511 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado: Conectado

Re: Nervio en estructura tubular

Mensaje por Mondeo14 »

Jodo, mas sencillo de lo que yo pensaba.

Wannarock, ves, solo hay que tener paciencia y esperar. Punto para Ricardo.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


Avatar de Usuario

Autor del Tema
wannarock
Usuari@
Usuari@
Mensajes: 11
Registrado: Mar Feb 15, 2011 5:42 am
Temas: 2
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por wannarock »

Estoy muy agradecido x la ayuda, me has sacado de un gran problema. Mil gracias nuevamente.

:28

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por Ricardo »

Hola.

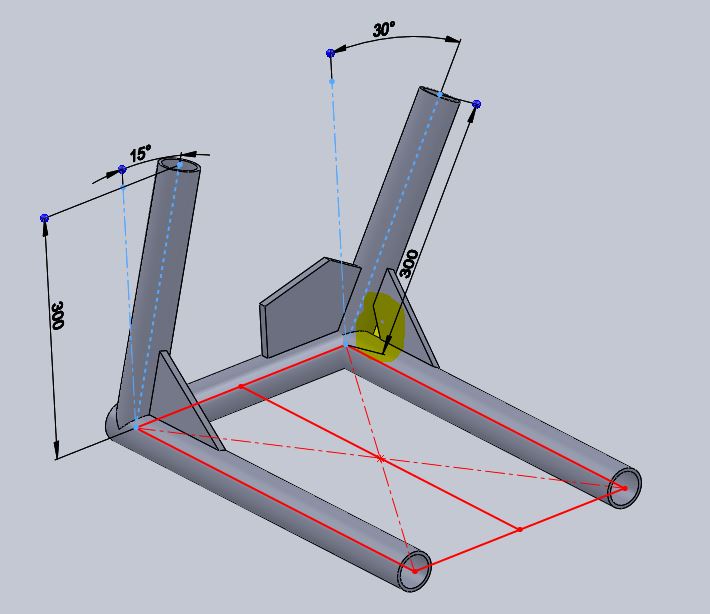

Ampliando un poco decir que no es necesario que los tubos sean perpendiculares y las cartelas pueden tener aberturas en el vértice de unión.

Imagen

Saludos.

Última edición por Ricardo el Lun Nov 14, 2016 11:17 pm, editado 1 vez en total.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
wannarock
Usuari@
Usuari@
Mensajes: 11
Registrado: Mar Feb 15, 2011 5:42 am
Temas: 2
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por wannarock »

La alegria me duro poco, al momento de seleccionar la operacion me dice "seleccione una cara plana" y no puedo hacer nada. Muchas gracias x la ayuda.

Avatar de Usuario

Autor del Tema
wannarock
Usuari@
Usuari@
Mensajes: 11
Registrado: Mar Feb 15, 2011 5:42 am
Temas: 2
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por wannarock »

Buenas Ricardo , podrias explicarme cual es el proceso q realizas para hacer el miembro estructural y q configuracion realizar para poder utilizar cartela en un miembro estructural redondo. Muchas gracias nuevamente.

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por Ricardo »

Hola.

Seria interesante que si puedes y quieres mandes tu archivo y así poder estudiar que está pasando, en principio no debería haber ningún problema para seleccionar caras curvas.

Para poder mandar el archivo primero tienes que comprimirlo para tener un archivo .rar, de lo contrario el foro no te dejara subir el archivo.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por Ricardo »

Antes que nada, ¿que versión de SolidWorks usas, wannarock?.

Porque parece ser que esto de poder seleccionar caras curvas es a partir de la 2015, o por lo menos a mi en la versión 2014 (yo tengo las dos, una en cada ordenador) me pasa lo mismo que a ti, solo me deja seleccionar caras planas.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
wannarock
Usuari@
Usuari@
Mensajes: 11
Registrado: Mar Feb 15, 2011 5:42 am
Temas: 2
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por wannarock »

Hola ricardo, tengo la version 2014. Gracias x la informacion en unas horas subo el archivo.

Avatar de Usuario

Josete 70
Novat@
Novat@
Mensajes: 88
Registrado: Lun Abr 23, 2012 10:30 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Agradecido : 10 veces
Agradecimiento recibido: 8 veces
Género:
Zodíaco:
Edad: 54
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por Josete 70 »

Hola Ricardo:
Y lo de dibujar las cartelas a 15 y a 30 grados ¿es también novedad de Solidworks 2015? o ¿son modificadas después dando los grados?, yo tengo Solidworks 2014, y no encuentro la opción
saludos

Windows 7 Enterprise Service Pack 1 SolidWorks 2014 x64 Edition Intel Core i5-3570K CPU @ 3.40GHz 3.70 GHz - RAM 16 Gb NVIDIA GeForce GTX 650 Ti HD 941 Gb

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por Ricardo »

Hola.

En la versión 2015 si primero has dibujado los tubos inclinados a 15, a 30 grados o a cualquier otro valor no tienes problema para seleccionar esos tubos al hacer las cartelas, no es una operación posterior.

Mañana puedo mirar si en la versión 2014 también es así, lo que si es seguro es que con tubos redondos en la 2014 no deja seleccionar.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Josete 70
Novat@
Novat@
Mensajes: 88
Registrado: Lun Abr 23, 2012 10:30 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Agradecido : 10 veces
Agradecimiento recibido: 8 veces
Género:
Zodíaco:
Edad: 54
Estado: Desconectado

Re: Nervio en estructura tubular

Mensaje por Josete 70 »

Gracias Ricardo. A la espera estoy. Me he encontrado esto, en el minuto 45, modifican una cartela pero que forma 90 grados

 ! Mensaje de: Mondeo14

El video había sido borrado de YouTube, teníamos una copia, pero era tan largo que el servidor que usamos, no nos permitía subirlo. Lo hemos recortad los primeros 40 minutos mas o menos y donde @Josete 70 decía "a partir del minuto 45", ahora "es a partir del minuto 1.5".
