Simulación con Flow Simulation, ¿cómo?

Mensaje por Mauro123 »

Hola buen día:

Necesito que alguien me ayude a hacer una simulación de líquidos con flow simulation, adjunto link de imagen, la idea es que el flujo del líquido (agua) se desplace por todos los conductos de la pieza, siguiendo las flechas y se libere por el conducto que se encuentra en la parte superior.

Alguien me puede ayudar?

NOTA INFORMATIVA
 ! Mensaje de: Mondeo14

Hemos perdido esta imagen. Si su autor puede mandarnos una copia,
se lo agradeceremos. Muchas gracias.(04/12/2016)

exfhqVPSj

Saludos!

Última edición por Mondeo14 el Dom Dic 04, 2016 6:49 pm, editado 2 veces en total.
Razón: Añadida nota.
Avatar de Usuario

Furlong
En Prácticas
En Prácticas
Mensajes: 129
Registrado: Mar Ene 13, 2015 5:01 pm
Temas: 0
Programa CAD o CAM: INVENTOR
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 39
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por Furlong »

no se exactamente como funciona el flow simulation, pero los programas suelen ser similares.

En los conductos por donde entra el agua tienes que poner unas condiciones de contorno (boundary conditions) relativas a velocidad y presión, y tirar con la simulación

Última edición por Mondeo14 el Jue Mar 30, 2017 11:20 pm, editado 1 vez en total.
Avatar de Usuario

nuevahola
Novat@
Novat@
Mensajes: 90
Registrado: Dom May 05, 2013 11:42 pm
Temas: 10
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 7 veces
Género:
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por nuevahola »

Hola, si me pasas el archivo puedo echarle un vistazo.

Última edición por Mondeo14 el Jue Mar 30, 2017 11:20 pm, editado 1 vez en total.
Avatar de Usuario

nuevahola
Novat@
Novat@
Mensajes: 90
Registrado: Dom May 05, 2013 11:42 pm
Temas: 10
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 7 veces
Género:
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por nuevahola »

Lo he hecho así por encima (Versión 2014). Te dejo un vídeo con la animación y te subo el archivo. Le he eliminado los resultados de la configuración porque pesa casi 80 megas, pero lo he dejado configurado, sólo tienes que abrir el Flow Simulation, darle al botón derecho sobre el nombre del archivo "Agua" y darle a "Run". Espero que te sirva.

Un saludo.

Última edición por Mondeo14 el Jue Mar 30, 2017 11:20 pm, editado 6 veces en total.
Avatar de Usuario

Autor del Tema
Mauro123
Usuari@
Usuari@
Mensajes: 18
Registrado: Mar Abr 07, 2015 10:33 pm
Temas: 3
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 1 vez
Género:
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por Mauro123 »

Muchas Gracias!!!

Igual no lo puede abrir el flow simulation porque es una versión futura, tengo 2014 pero no me lo abre, no se idea por que, me lo podrás pasar en una versión anterior?...

Perdón por no subir la imagen como corresponde.

Saludos!!

Última edición por Mondeo14 el Jue Mar 30, 2017 11:19 pm, editado 1 vez en total.
Avatar de Usuario

nuevahola
Novat@
Novat@
Mensajes: 90
Registrado: Dom May 05, 2013 11:42 pm
Temas: 10
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 7 veces
Género:
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por nuevahola »

Si tienes versión 2014 deberías poder abrirlo sin problemas

Última edición por Mondeo14 el Jue Mar 30, 2017 11:20 pm, editado 1 vez en total.
Avatar de Usuario

Autor del Tema
Mauro123
Usuari@
Usuari@
Mensajes: 18
Registrado: Mar Abr 07, 2015 10:33 pm
Temas: 3
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 1 vez
Género:
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por Mauro123 »

Hola!

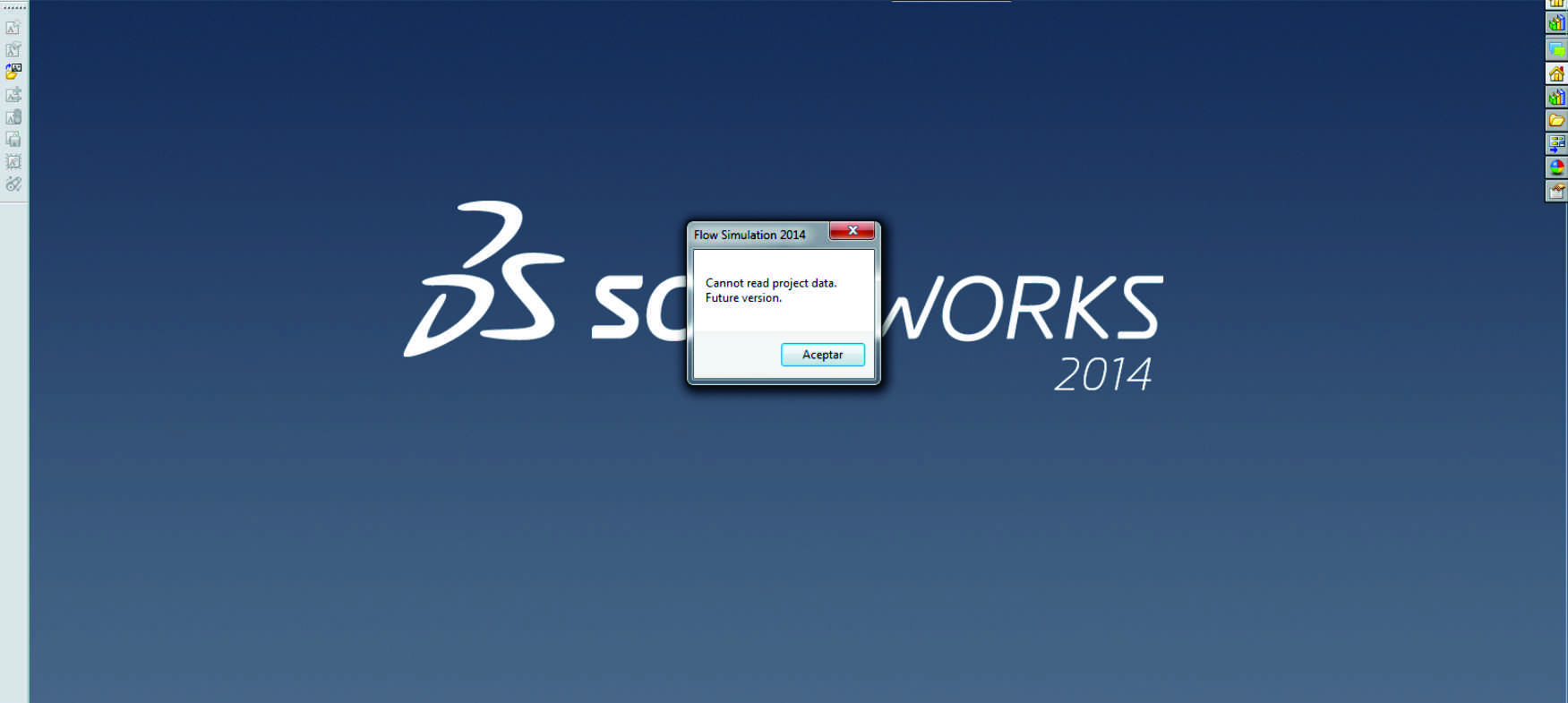

Este es el cartelito que me aparece cuando abro el archivo...

Imagen

Última edición por Mondeo14 el Jue Mar 30, 2017 11:19 pm, editado 2 veces en total.
Avatar de Usuario

nuevahola
Novat@
Novat@
Mensajes: 90
Registrado: Dom May 05, 2013 11:42 pm
Temas: 10
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 7 veces
Género:
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por nuevahola »

Pues no sé que puede ser, pero está hecho con 2014. Si necesitas algo de ayuda para crearlo en el tuyo me lo dices y te saco algunas capturas cuando tenga un rato.

Última edición por Mondeo14 el Jue Mar 30, 2017 11:21 pm, editado 1 vez en total.
Avatar de Usuario

CarlosB
En Prácticas
En Prácticas
Mensajes: 158
Registrado: Mié Feb 12, 2014 8:18 pm
Temas: 10
Programa CAD o CAM: SOLID WORKS
Ubicación: Majadahonda
Agradecido : 5 veces
Agradecimiento recibido: 5 veces
Género:
Zodíaco:
Edad: 64
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por CarlosB »

Yo tengo la versión 2014 y lo he podido abrir sin problemas.

Última edición por Mondeo14 el Jue Mar 30, 2017 11:21 pm, editado 1 vez en total.
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por Ricardo »

Hola.

El archivo lo he podido abrir sin problemas veo la pieza, pero cuando quiero cargar el complemento Flow Simulation 2014 es cuando me sale el mensaje de versión futura que le sale a Mauro123.

Saludos.

Última edición por Mondeo14 el Jue Mar 30, 2017 11:21 pm, editado 1 vez en total.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
Mauro123
Usuari@
Usuari@
Mensajes: 18
Registrado: Mar Abr 07, 2015 10:33 pm
Temas: 3
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 1 vez
Género:
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por Mauro123 »

Hola!

Me pasa lo mismo que a Ricardo, el archivo se abre correctamente, lo que no me anda es el flow simulation, me tira ese cartelito.

Si podes, cuando tengas tiempo de hacer unas capturas de pantalla de como desarrollaste la simulación en tu diseño, estaría muy agradecido y me sería de gran ayuda, yo después lo vuelco a mi diseño siguiendo esos pasos.

Muchas gracias por la ayuda!!

Última edición por Mondeo14 el Jue Mar 30, 2017 11:21 pm, editado 1 vez en total.
Avatar de Usuario

nuevahola
Novat@
Novat@
Mensajes: 90
Registrado: Dom May 05, 2013 11:42 pm
Temas: 10
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 7 veces
Género:
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por nuevahola »

1 - Le das al botón "crear Lids" y eliges la cara inferior y aceptas

Imagen

2 - Haces lo mismo con la cara superior.

Imagen

3 - Le das a Wizard, nombras el proyecto y das a siguiente.

Imagen

4 - Siguiente.

Imagen

5 - Internal y exclude cavities

Imagen

6 - Eliges Water, das a Add y siguiente

Imagen

7, 8 y 9 - Siguiente, siguiente y finish.

Imagen

10 - haces una sección, das boton derecho en "Boundary conditions" y das a insert boundary condition, eliges las caras internas de las tapas (lids) que has creado y eliges como entra el agua (yo he elegido velocidad 1m/s) y aceptas

Imagen

11 - Haces lo mismo que en el paso anterior pero eliges la tapa superior y das a presion ambiental.

Imagen

12 - Das boton derecho sobre el nombre del proyecto y a Run.

Imagen

El solver tardará unos minutos, una vez termine ya tenemos creado el estudio.

Continúa....

Última edición por Mondeo14 el Jue Mar 30, 2017 11:22 pm, editado 4 veces en total.
Avatar de Usuario

nuevahola
Novat@
Novat@
Mensajes: 90
Registrado: Dom May 05, 2013 11:42 pm
Temas: 10
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 7 veces
Género:
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por nuevahola »

13 - Botón derecho sobre "flow trajectories" y das a insert, eliges la cara interior inferior, el tipo de representación (bolas, lineas, etc,) y das a aceptar. Luego vuelves a dar botón derecho y play para ver el recorrido.

Imagen

Imagen

Imagen

Y listo. Basicamente con esto ya está terminado el estudio. Espero que te sirva de ayuda.

Última edición por Mondeo14 el Jue Mar 30, 2017 11:22 pm, editado 2 veces en total.
Avatar de Usuario

Autor del Tema
Mauro123
Usuari@
Usuari@
Mensajes: 18
Registrado: Mar Abr 07, 2015 10:33 pm
Temas: 3
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 1 vez
Género:
Estado: Desconectado

Re: Simulación con Flow Simulation, ¿cómo?

Mensaje por Mauro123 »

Muchas Gracias por la ayuda!!!!

Un genio!!!
