Rellenar volumen de un ensamblaje

Mensaje por jonoterolope »

Hola a todos,
Este es mi primer mensaje, con lo cual sirva este mensaje a modo de presentación.

Me inicié hace algún tiempo en el programa SolidWorks. Hasta ahora no he realizado nada complicado, pero ahora tengo un problema que no sé si se puede resolver.

El problema es el siguiente: necesito rellenar el hueco de unos bastidores mediante un aislante (en este caso poliuretano). Este hueco esta delimitado por la forma de los perfiles, que crean un volumen. Este volumen no es un volumen simple (es decir un cuadrado de medidas x, si no que tiene formas y dimensiones algo complejas.

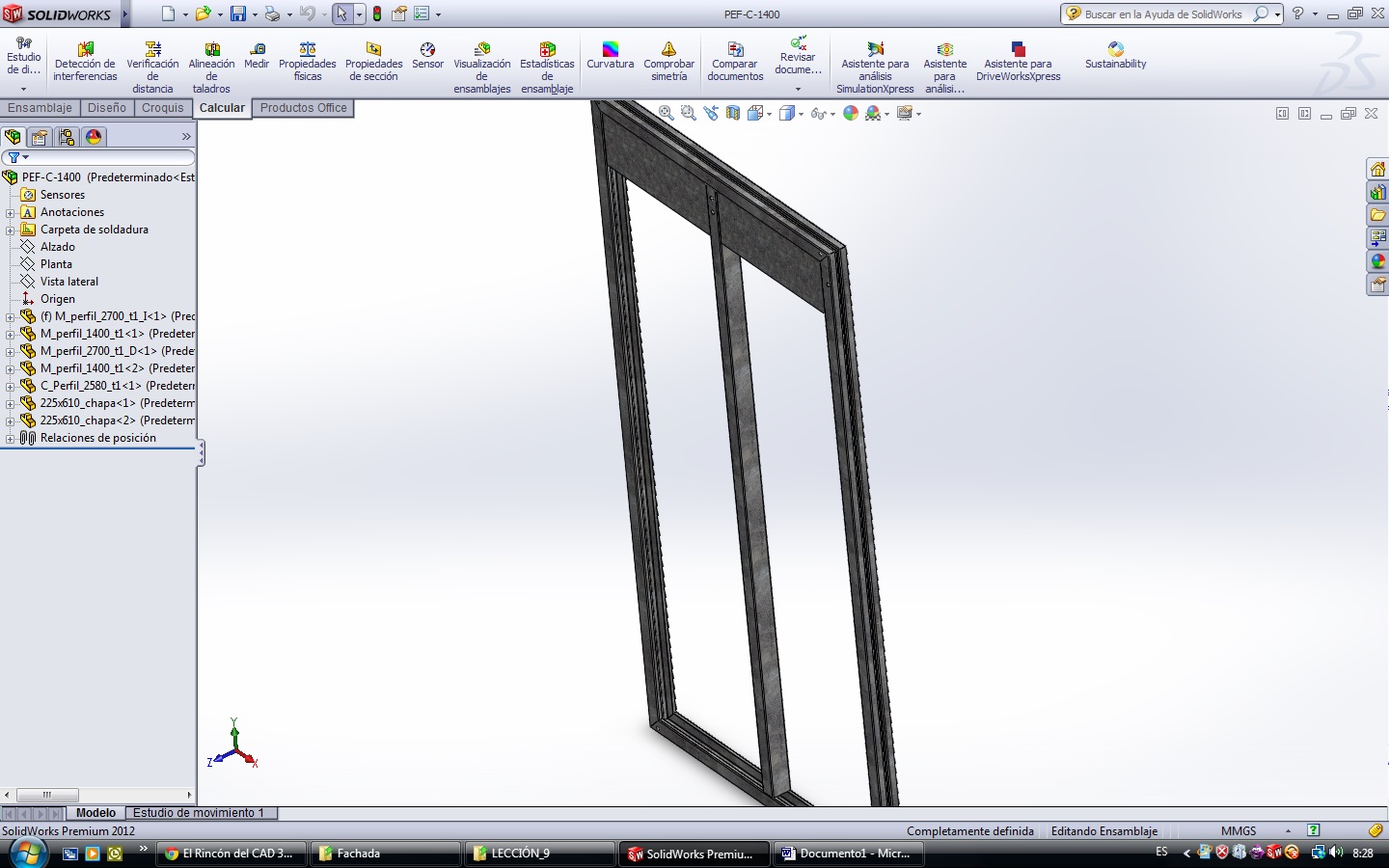

Adjunto una imagen. Siento que no sea de gran calidad pero en este ordenador no dispongo de ningún programa fotográfico.

Espero que alguien me pueda ayudar.

Gracias y un saludo,

Imagen

Última edición por Ricardo el Jue Nov 17, 2016 9:44 pm, editado 4 veces en total.
Avatar de Usuario

carburundum
Especialista
Especialista
Mensajes: 251
Registrado: Mar Oct 09, 2012 6:51 pm
Temas: 10
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 57
Estado: Desconectado

Re: Rellenar volumen de un ensamblaje

Mensaje por carburundum »

Si es lo que yo creo puedes hacer un barrido del perfil y puedes utilizar las aristas de los dos perfiles como guías.

un saludo.

Avatar de Usuario

davescambra
En Prácticas
En Prácticas
Mensajes: 137
Registrado: Lun Feb 25, 2013 4:15 pm
Temas: 39
Programa CAD o CAM: SOLID WORKS
Ubicación: ontinyent, valencia
Agradecido : 2 veces
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 47
Estado: Desconectado

Re: Rellenar volumen de un ensamblaje

Mensaje por davescambra »

otra solución es crear cada perfil por separado y luego unirlos en uno, así ya tienes el volumen de los 4 perfiles.

Avatar de Usuario

Autor del Tema
jonoterolope
Usuari@
Usuari@
Mensajes: 8
Registrado: Mar Jul 09, 2013 12:53 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Rellenar volumen de un ensamblaje

Mensaje por jonoterolope »

Gracias a los dos. He realizado el volumen aparte, como indica davescambra.

Un saludo!
