Buenas compañeros, estoy diseñando la siguiente pieza, he estado aprendiendo a hacerlo directamente por chapa, el caso es que he querido hacer un cambio ya que los extremos son diferentes y no se como hacerlo en chapa, he tenido que hacer un croquis normal y luego con recubrimiento, pero me gustaría saber como convertir a chapa , he intentado y no doy con ello, a ver si podéis echarme una mano por favor.
Gracias!
Última edición por Mondeo14 el Lun Nov 28, 2016 12:34 am, editado 4 veces en total.
Razón:Añadido adjunto al post.
He mirado tu pieza y he sido capaz tampoco de convertirla en chapa. Pero lo mio es por desconocimiento mas que por otra cosa, yo soy de Inventor
Esa transición de una forma a otra me da mas problemas de los que pensaba.
Walter, una cosa mas, difícil (por no decir imposible) lo vas a tener. Cuando dibujes algo así, CUIDADO con los radios. No puedes tener el mismo radio por fuera y por dentro. Has hecho un R10 en las dos zonas y tiene que haber 3 mm de diferencia entre el radio interior y el exterior, es decir, UN ESPESOR CONSTANTE.
Creo que ese es uno de tus problemas.

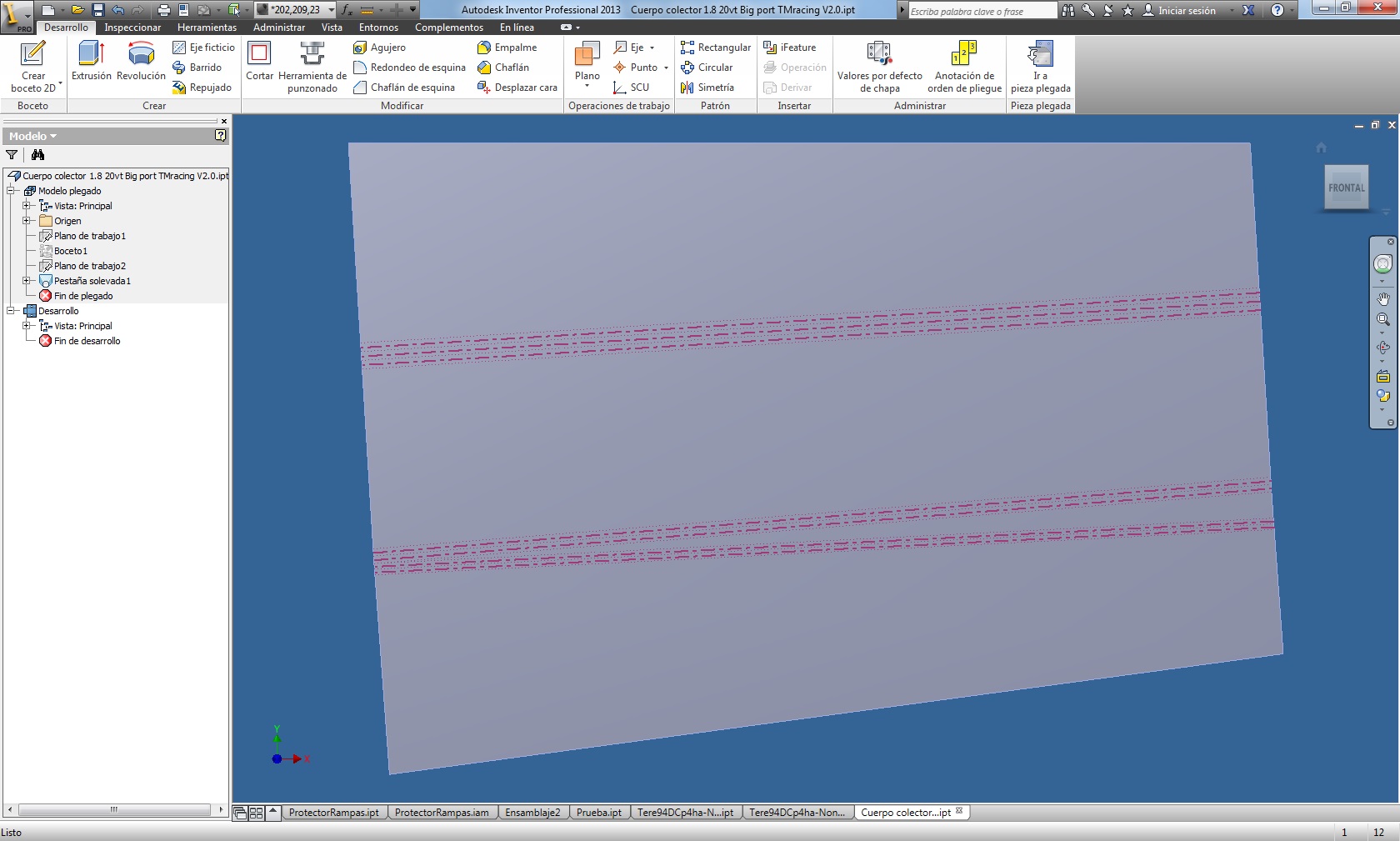

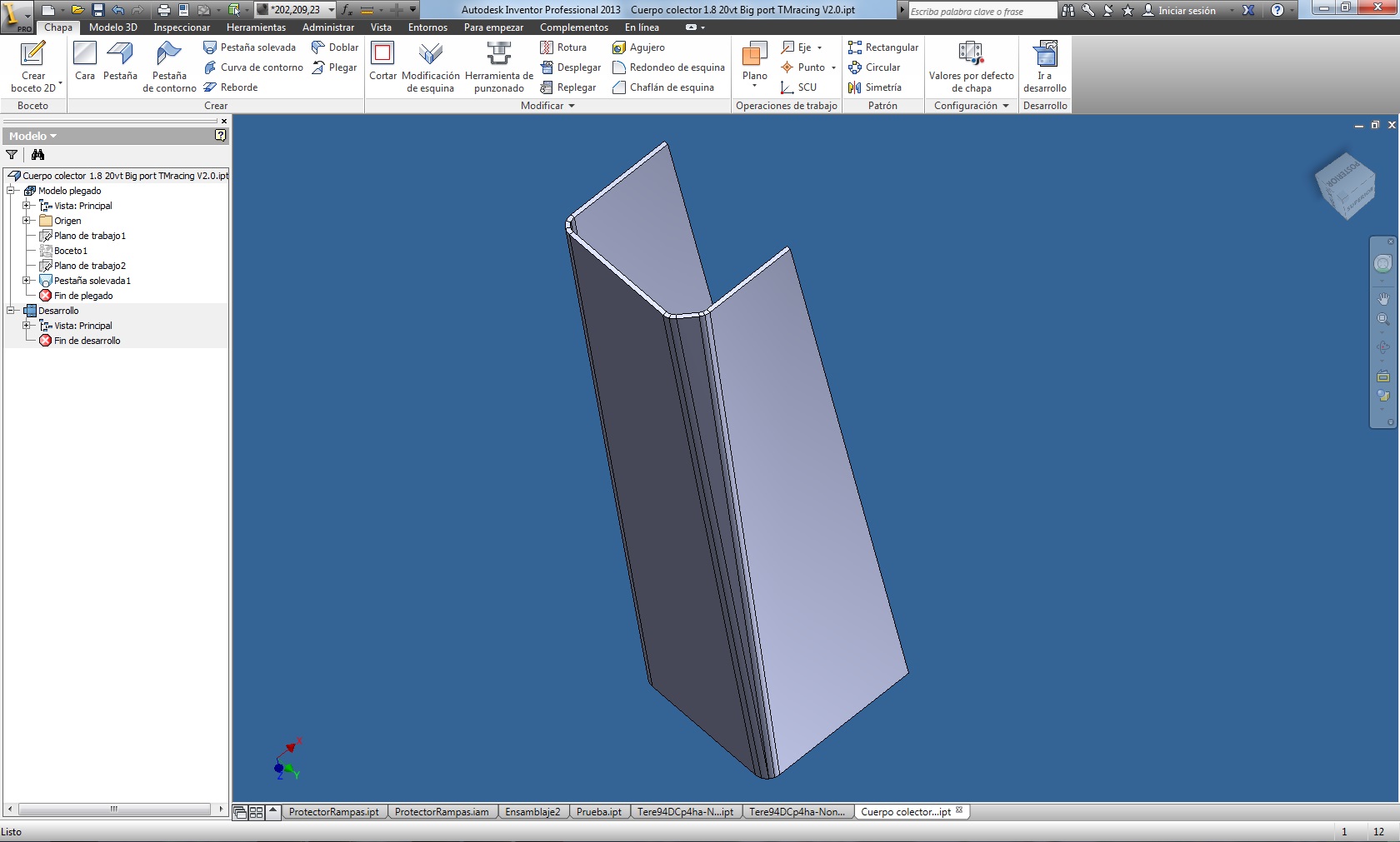

Ya estoy de vuelta de nuevo (que cansino que soy). Ya te he dicho que lo mio era desconocimiento de SW, pero de Inventor no. Me he puesto manos a la obra y me ha costado mas el dibujarlo (he querido partir de tu pieza), que el hacer el resto.
Y para colmo es muy sencillo, tanto que solo hay que dibujar los perfiles separados la distancia y sin radios. Luego se usa un comando de "Pestaña solevada" y sale solito.
Me imagino que en SW se tendrá que hacer parecido, veremos que nos dicen los maestros
PD: Ya no molesto mas en este post , que voy a acaparar todo el espacio.
Última edición por Ricardo el Vie Nov 18, 2016 12:05 am, editado 1 vez en total.
Buenos dias.
Creo que lo que necesitas es la orden de "pliegue recubierto". (en el menu de chapa tercer icono por la izqu.)
Si dibujas una U en un plano y otra U en otro plano paralelo aplicando esa orden no debes tener problemas en hacerlo directamente en chapa.
Ya que los dos perfiles son abiertos y tienen el mismo numero de lados (no hace falta dibujar los radios de redondeo SW ya te aplicará un radio por omisión que después puedes modificar)
No puedo abrir tu archivo porque está en una verión mas moderna que mi SW. A veces ayuda más una imagen.
Saludos.
Si y no Solisworks, me refiero que tienes parte de razón, pero hay cosas que no coinciden.
Primero comentarte que no tiene el mismo número de caras, porque un perfil es una "U" simple y el otro es una "U", pero con un chaflán en una de las esquinas, por lo tanto, tiene una cara mas.
Y si, se hace con "Pliegue recubierto", pero hay que hacer los radios, porque si no te dice que es una forma brusca y no suave (o algo similar). Por eso yo ayer fui incapaz de hacerlo. Eso si, una vez que le pones los radios a un simple perfil (y al otro claro esta), ejecutas el comando, marcas un perfil (yo he tenido que marcar por el centro mas o menos), marcas el otro y ya sale lo que tu quieres.

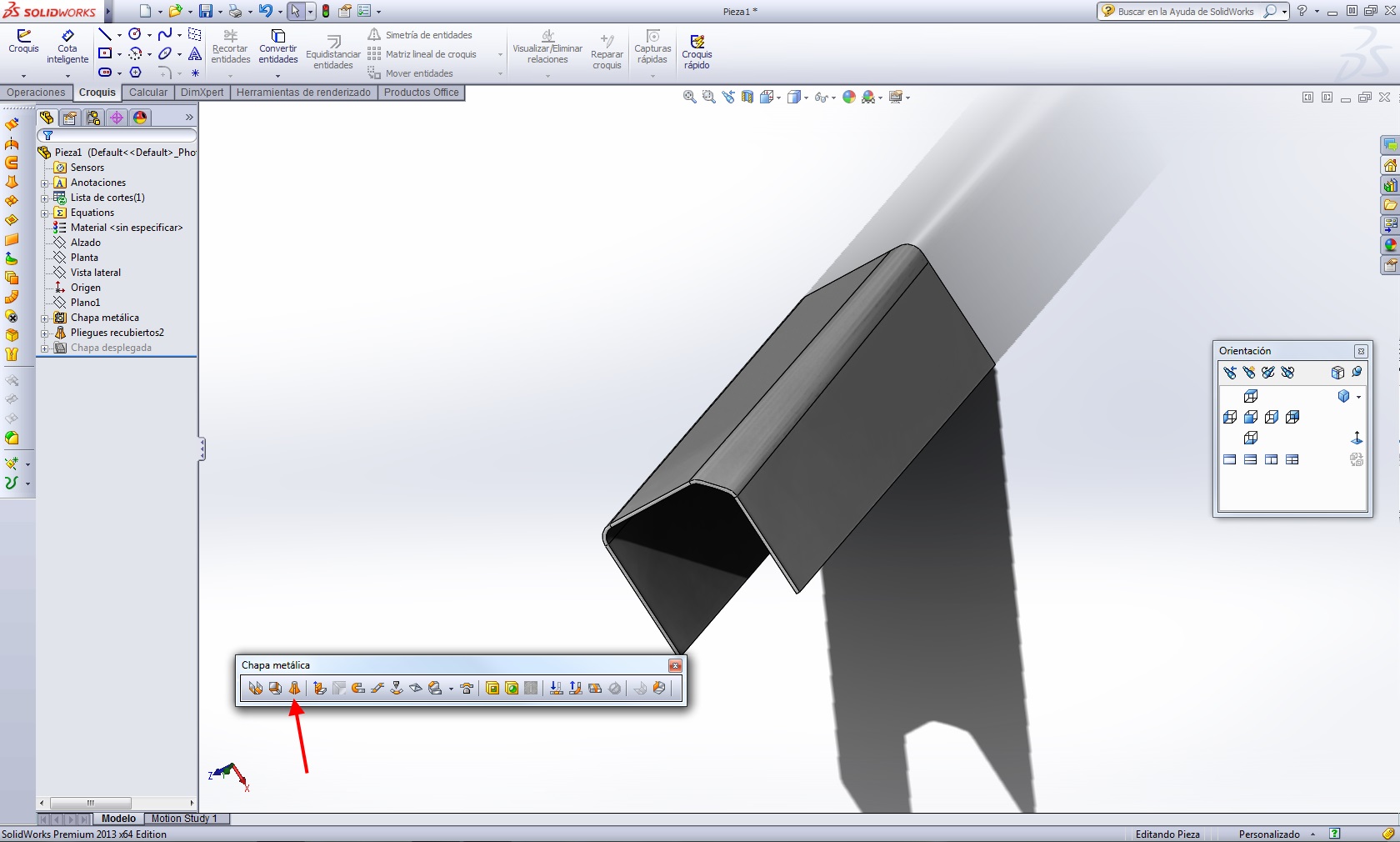

Esto es lo que he sacado, ahora me falta aprender como se visualiza el desarrollo, que esta incluido en el árbol de operaciones.
Última edición por Ricardo el Vie Nov 18, 2016 12:05 am, editado 1 vez en total.
A ver Walter, no hay que hacer nada especial, ya te lo he comentado en mi respuesta anterior:
Dibujas un croquis en un plano XY. Este consiste en una "U" con sus respectivos radios, PERO SOLO UN CONTORNO, no dibujes el espesor, eso se lo pondrás después. Sales del croquis.
Te construyes un plano paralelo al que has usado, a la distancia que tiene que ser la longitud. Haces un croquis de otra "U" que coincida con la de abajo y le añades un chaflán en una de sus esquinas. Le haces unos radios en los tres vértices que tienes, que sean iguales a los anteriores y sales del croquis.
Ejecutas el comando "Pliegue recubierto", tocas la entidad de abajo (mas o menos por el medio o hasta que te la seleccione), luego la de arriba y en el menú de la izquierda, le cambias el espesor que te pone por defecto.
Aceptas y ya tiene tu chapa terminada, eso si, si haces la "U" de arriba mas corta que la de abajo, te hará esa inclinación que tienes en tu chapa.
Pruebalo y a ver donde te atascas, que creo no te sucederá si sigues paso a paso mis indicaciones.
Recuerda que solo has de dibujar TRES líneas para hacer una "U", no has de dibujar el espesor. Es muy importante, si no no te funcionará. Y sobre todo los radios, si no te da error por no tener suavidad.
Buenas, perfecto, mi error creo que era que hacia un croquis ya con espesor..bueno directamente he hecho dos croquis brida/base y he cogido el croquis anterior convirtiendo en entidades las dos formas de los extremos, luego pliegue recubierto y listo. ahora ya tengo la chapa, lo único es que cuando despliego no me salen las marcas de pliegue como deberían de salir..sin embargo la chapa tiene la forma correcta!
me refiero a esto..
chapa hecha:
Última edición por Ricardo el Vie Nov 18, 2016 12:06 am, editado 1 vez en total.
Lo llevo intentando desde hace un rato y no consigo nada, incluso pasándolo a un plano. No te puedo ser de mas ayuda, desconozco mucho de SW. A ver si alguien nos "ilumina" es este detalle.
