Proyectar un cono sobre un plano

Un buen lugar donde debatir temas relacionados con este Soft.


Tema anteriorTema siguiente
Avatar de Usuario

Autor del Tema
Inuxu
Usuari@
Usuari@
Mensajes: 6
Registrado: Mié Dic 12, 2012 7:40 am
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Proyectar un cono sobre un plano

Mensaje por Inuxu »

Imagen

hola a todos
después de volverme loco un tiempo intentando encontrar la solución me gustaría preguntar si alguien sabe la manera de proyectar la parte cónica hasta el plano superior situado a 100 mm para así poder obtener la geometría resultante

que seria mas o menos una figura ovalada

saludos

Última edición por Mondeo14 el Vie Nov 25, 2016 12:51 am, editado 6 veces en total.
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Proyectar un cono sobre un plano

Mensaje por Ricardo »

Hola Inuxu, bienvenido al foro.

Mira si seleccionas el enlace que has puesto de la imagen y haces clik en el icono "Insertar imagen miniatura", la imagen se verá en el foro.

Para lo que preguntas se me ocurre hacer un croquis en ese plano que tienes y con "Convertir entidades" traspasar lo que quieras a ese plano.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
Inuxu
Usuari@
Usuari@
Mensajes: 6
Registrado: Mié Dic 12, 2012 7:40 am
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Proyectar un cono sobre un plano

Mensaje por Inuxu »

gracias por la respuesta,
con eso q me dices conseguiria pasar al plano el cirulo del plano inclinado o el circulo de la base q en realidad es una especie de elipse resultante del cono), pero lo q yo quiero por decirlo de alguna manera es estitar las caras conicas para interseccionarlas con el plano y ver asi la figura resultante
porque el agujero circular es redondo justo en el plano inclinado y no en la base ni en el plano. debido a q se le ha aplicado un angulo a partir de la arista del plano inclinado
gracias de nuevo
saludos

Avatar de Usuario

skratus
Oficial 3º
Oficial 3º
Mensajes: 780
Registrado: Jue Jun 02, 2011 7:02 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Ubicación: Euskadi
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 48
Estado: Desconectado

Re: Proyectar un cono sobre un plano

Mensaje por skratus »

Inuxu, yo no acabo de entender lo que quieres hacer. ¿Quieres sacar el desarrollo del cono truncado? ¿Algo así como lo que se puede simular en <<esta>> pagina?

Mi rincón: D3en3D

Avatar de Usuario

Autor del Tema
Inuxu
Usuari@
Usuari@
Mensajes: 6
Registrado: Mié Dic 12, 2012 7:40 am
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Proyectar un cono sobre un plano

Mensaje por Inuxu »

es difícil de explicar, si
no quiero calcular el desarrollo del cono truncado ( por cierto, curiosa pagina, gracias, no la conocía)
lo que me interesa es prolongar ese cono truncado hasta cortarse con el plano paralelo a la base situado a 60 mm de la base
y ver así la elipse que se genera en dicho corte, y poderlo exportar en dxf
os dejo el enlace del programa 3d, ( aunque no se si se podrá subir)
saludos y gracias

Última edición por Mondeo14 el Vie Nov 25, 2016 12:50 am, editado 5 veces en total.
Razón: Añadido adjunto al post.
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Proyectar un cono sobre un plano

Mensaje por Ricardo »

Si te he entendido bien la solución seria:

En la base de ese prisma creas un croquis y con "Convertir entidades" copias el circulo mayor del cono.

Sales del croquis y haces una extrusión de ese circulo marcando "Hasta superficie" señalas el plano que tienes y das desmoldeo de 20º (que es el que has dado antes).

Ya has prolongado un solido que llega hasta el plano, ahora puedes hacer un croquis en ese plano y con "Convertir entidades" copiar lo que quieres.

Saludos.

PD. Te mandaría el fichero corregido pero yo tengo la versión 2013 y tu una anterior por lo que no podrías abrirlo.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
Inuxu
Usuari@
Usuari@
Mensajes: 6
Registrado: Mié Dic 12, 2012 7:40 am
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Proyectar un cono sobre un plano

Mensaje por Inuxu »

Gracias ricardo. Esa es una de las soluciones en el caso de q la figura sea un simple circulo con un angulo constante de 20°. Pero muchas veces los angulos no son constantes e incluso la cara inferior puede no ser plana, por lo q el problema se me duplica al querer proyectar el cono sobre la cara inferior y superior.
Alguna solucion para esos casos¿

Avatar de Usuario

Autor del Tema
Inuxu
Usuari@
Usuari@
Mensajes: 6
Registrado: Mié Dic 12, 2012 7:40 am
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Proyectar un cono sobre un plano

Mensaje por Inuxu »

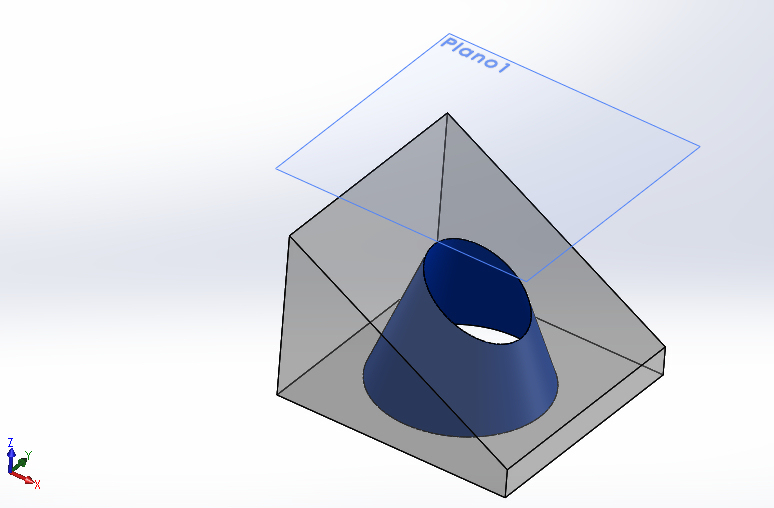

por ejemplo en este caso
querría proyectar la parte cónica de la cuchara en el plano superior y el inferior de apoyo de la pieza

Última edición por Mondeo14 el Vie Nov 25, 2016 12:51 am, editado 5 veces en total.
Razón: Añadido adjunto al post.
Avatar de Usuario

skratus
Oficial 3º
Oficial 3º
Mensajes: 780
Registrado: Jue Jun 02, 2011 7:02 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Ubicación: Euskadi
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 48
Estado: Desconectado

Re: Proyectar un cono sobre un plano

Mensaje por skratus »

Mira a ver si esto es lo que quieres hacer (es que sigo sin acabar de entenderlo del todo :62 )

1.- Te copias la superficie que quieres extender hasta el plano mediante "equidistanciar superficie" y dándole una distancia igual a cero.

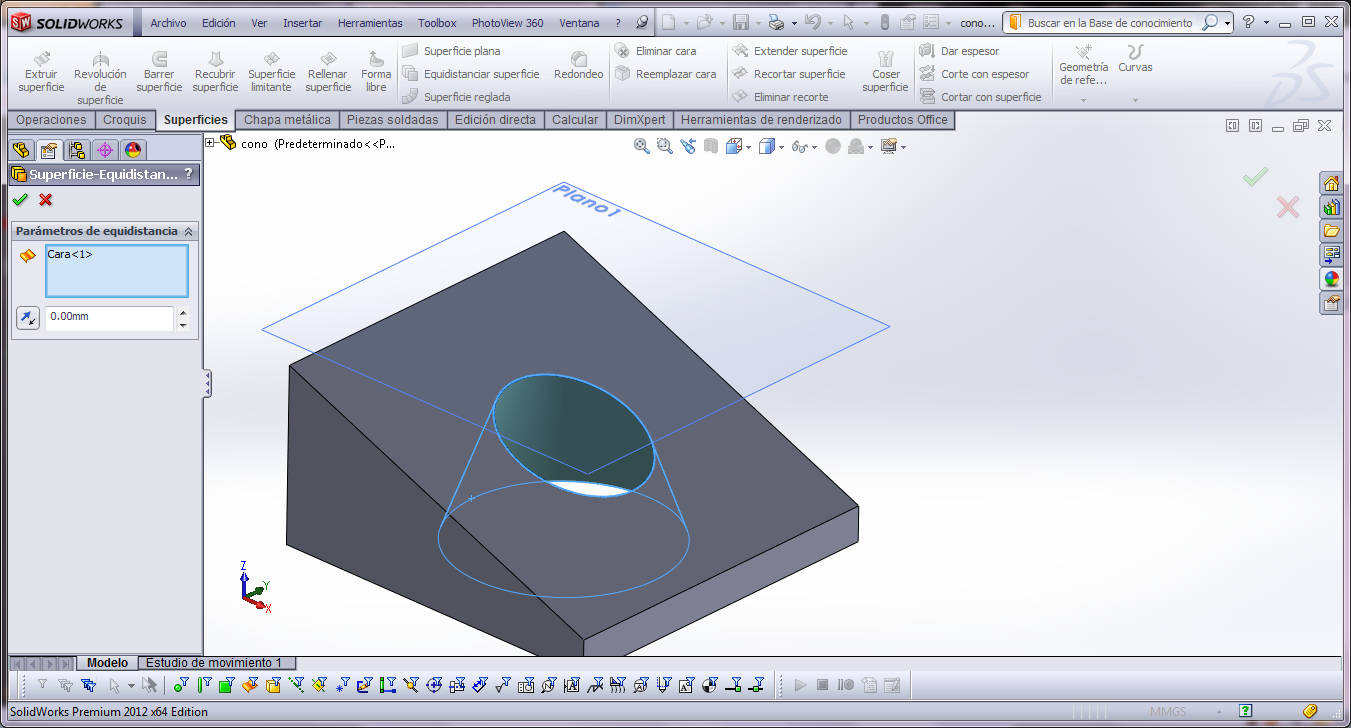

Imagen

2.- Extiendes dicha superficie (el solido lo he ocultado para que se vea mejor) mediante "extender superficie" seleccionando la arista superior y dándole una distancia tal que sobrepase el plano con el que luego quieres hallar la curva de intersección (si le dices extender hasta la superficie te dará error)

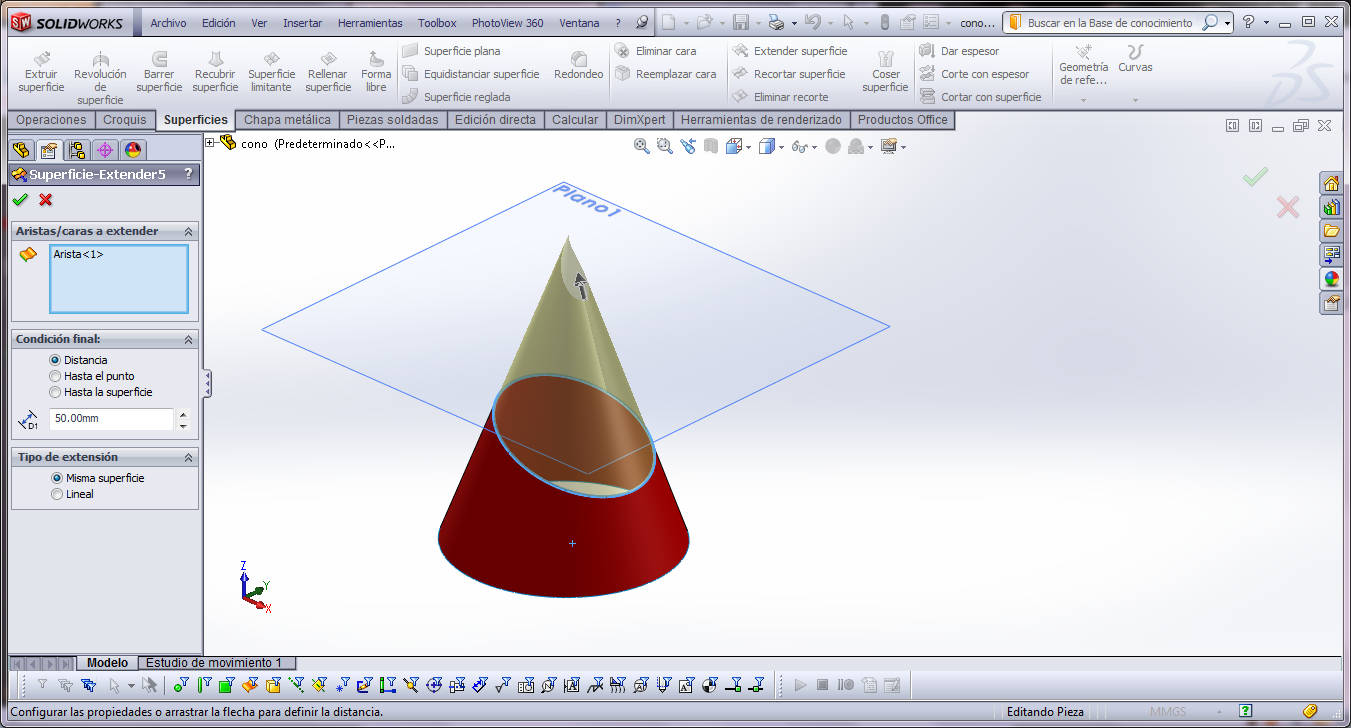

Imagen

3.- Selecciona "curva de intersección"

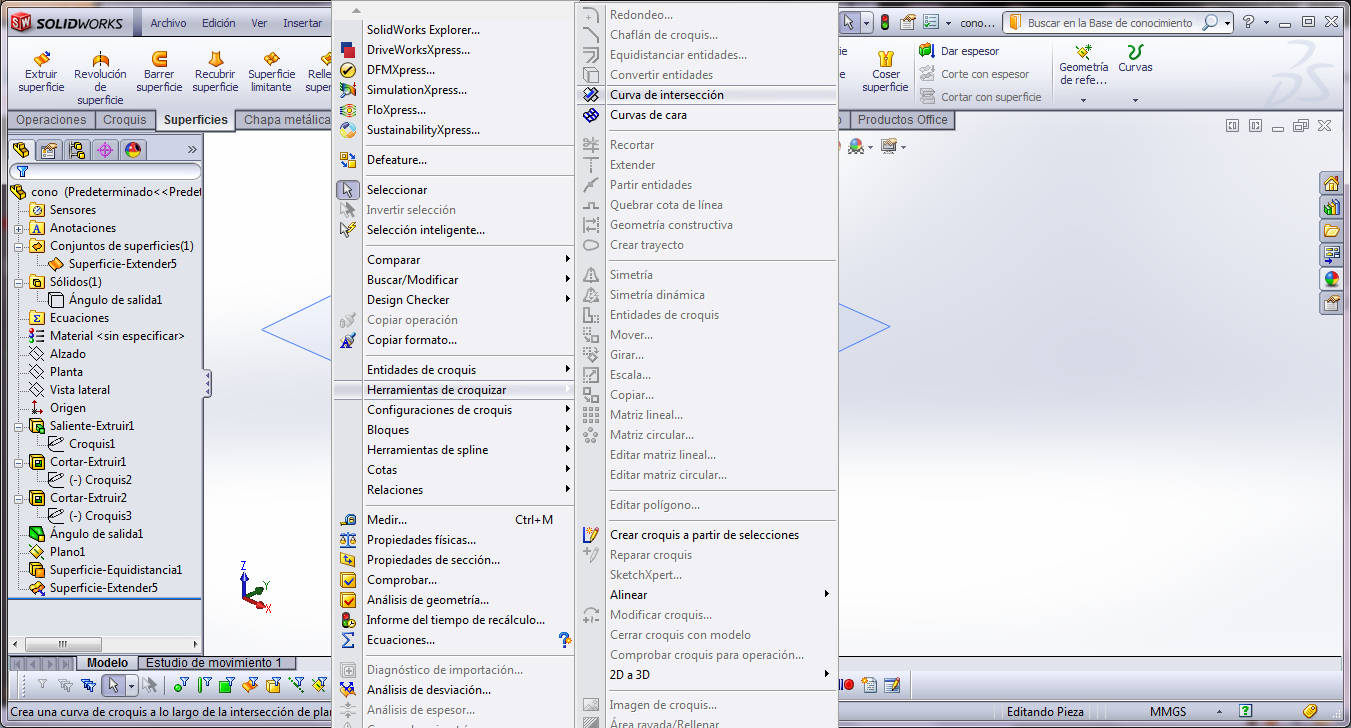

Imagen

4.- Y por último halla la curva de intersección entre el plano y la superficie en cuestión.

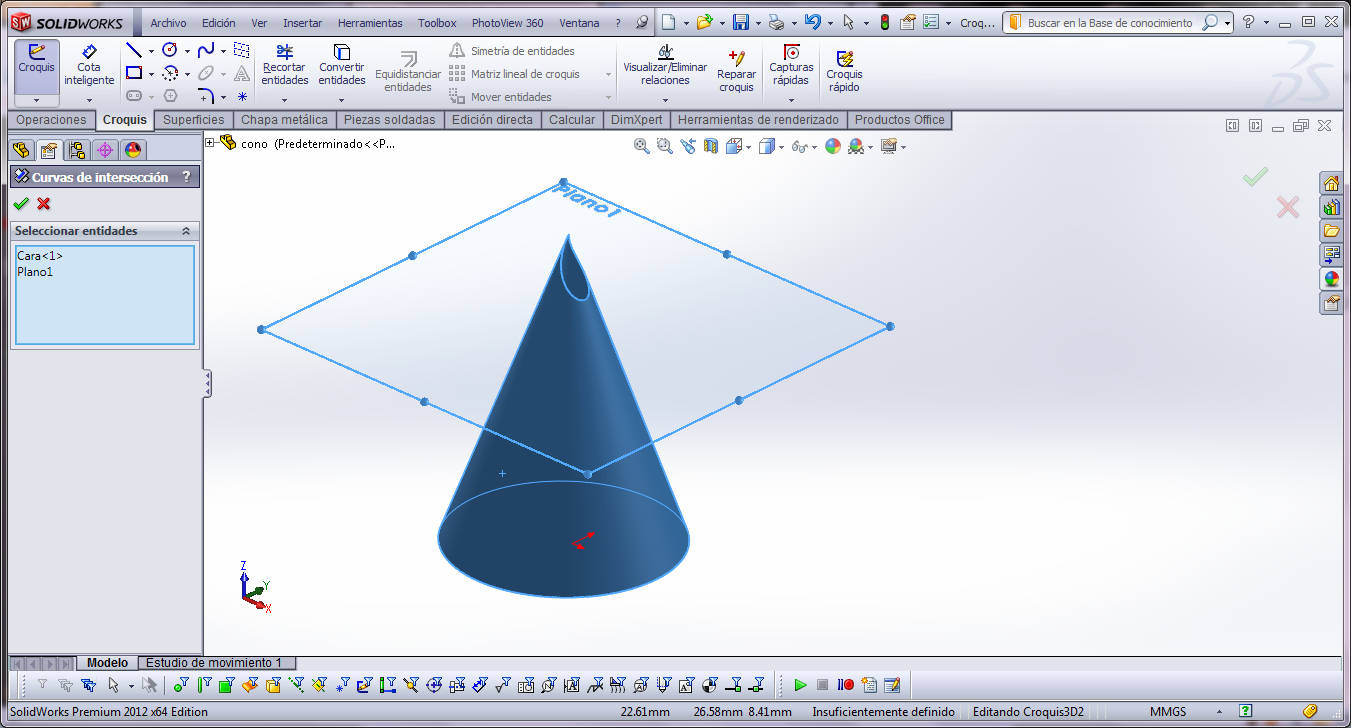

Imagen

Un saludo.

Última edición por Ricardo el Vie Nov 18, 2016 11:48 pm, editado 2 veces en total.

Mi rincón: D3en3D

Avatar de Usuario

Autor del Tema
Inuxu
Usuari@
Usuari@
Mensajes: 6
Registrado: Mié Dic 12, 2012 7:40 am
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

proyectar un cono sobre un plano

Mensaje por Inuxu »

Conseguido skratus. Muchísimas gracias por el minitutorial. Perfecto
Es lo q necesitaba
Saludos y gracias a todos por el interés

Tema anteriorTema siguiente
