Relaciones de geometria entre subconjuntos

Mensaje por xzarrandiko »

Hola a todos,

Tengo una duda.

Hace unos dias realice un montaje de un cabezal de una mandrinadora. Lo hice con submontajes, esto es, como en la vida real, un submontaje en el que se monta un eje con sus rodamiento y engranajes y despues este submontaje lo inserto en el montaje general.

Fui dandole relaciones a cada eje, rodamiento etc todo correcto.

El caso es que en el montaje general, no se porque no me dejaba mover la cadena cinematica tal y como deberia.

Ahora que estoy en otro montaje de una caja de engranajes no quisiera volver a cometer el mismo error.

Alguien sabe si se puede hacer lo que digo?

Por ejemplo, una caja de engranajes con tres ejes, tres subconjuntos de cada uno de los ejes, todo con relaciones de concentricidades etc y despues insertar esos tres subconjuntos en uno general en el que estuviera la caja de engranajes, aqui le daria relaciones entre los engranajes y concentricidades de los ejes con los alojamientos en la caja, podria funcionar?

Espero haberme explicado correctamente, si no por favor preguntarme y lo intento otra vez.

Gracias por adelantado.

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Relaciones de geometria entre subconjuntos

Mensaje por Ricardo »

Hola xzarrandiko.

No puedo asegurarlo al cien por cien porque no le he probado pero creo que lo que propones como ejemplo debería funcionar.

Si encuentro algo que tenga hecho lo pruebo para confirmar.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

solisworks
Novat@
Novat@
Mensajes: 92
Registrado: Mar Nov 08, 2011 12:00 pm
Temas: 3
Programa CAD o CAM: SOLID WORKS
Ubicación: Sant Vicenç dels Horts
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 56
Estado: Desconectado

Re: Relaciones de geometria entre subconjuntos

Mensaje por solisworks »

Si no lo he entendido mal, la razón de que no te deje mover los ejes en el ensamblaje total es porque debes solucionarlos como flexibles ( boton derecho, propiedades del subensamblaje, marcar solucionar como flexible).
De esta forma si te deja realizar movimiento de los ejes en el ensamblaje final.

Saludos.

El que sabe no manda y el que manda no sabe.

Avatar de Usuario

Autor del Tema
xzarrandiko
Novat@
Novat@
Mensajes: 74
Registrado: Mar Jul 03, 2012 7:28 pm
Temas: 29
Programa CAD o CAM: SOLID WORKS
Agradecido : 6 veces
Agradecimiento recibido: 6 veces
Género:
Estado: Desconectado

Re: Relaciones de geometria entre subconjuntos

Mensaje por xzarrandiko »

Hola,

He intentado lo que ha comentado Solisworks pero no encuentro la opcion de "flexible".

He intentado enviar una imagen a traves del imageshack pero me da error.

Como podria subir la imagen de otra manera? Lo he intentado a traves del metodo normal pero no permite JPG.

Gracias

Avatar de Usuario

faluchdeviaro
Novat@
Novat@
Mensajes: 68
Registrado: Vie May 04, 2012 11:27 am
Temas: 0
Programa CAD o CAM: SOLID WORKS
Ubicación: Montañas de Tarragona
Género:
Estado: Desconectado

Re: Relaciones de geometria entre subconjuntos

Mensaje por faluchdeviaro »

La palabra exacta es "Flotar". Si no me equivoco también tienen que estar flotando en los subensamblajes, puede ser que lo tengas Flotando en el ensamblaje general pero no se mueva. Si la pieza o ensamblaje tienen un f delante del nombre te saldrá la opción flotar, si no la tienen te saldrá la opción fijar. Si el subensamblaje está cargado de forma aligerada no te saldrá ninguna de las dos opciones.

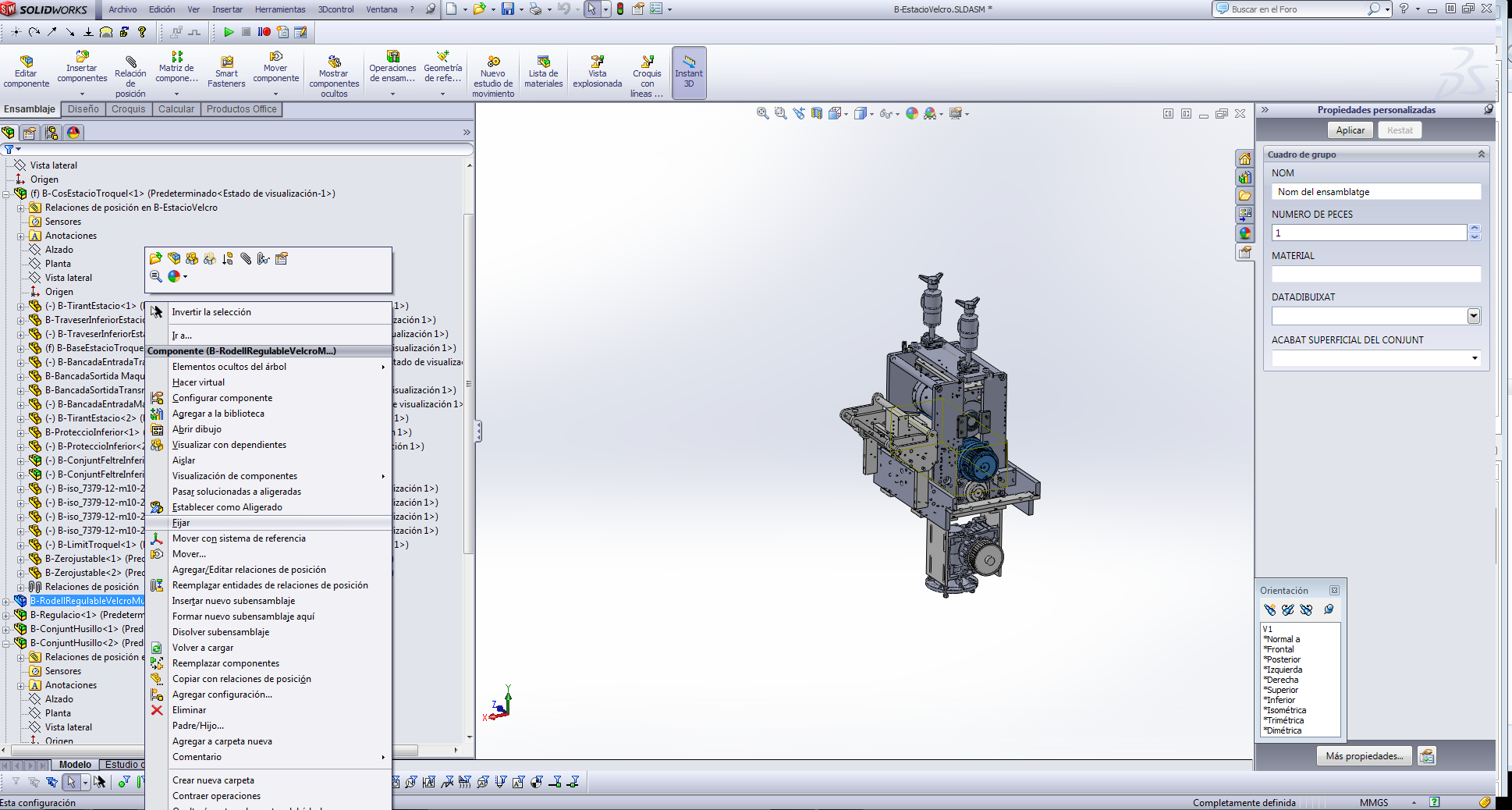

Imagen

Última edición por Ricardo el Vie Nov 18, 2016 11:52 pm, editado 3 veces en total.

Equipo: Intel i7 2600K OC 4,2 con refrigeración líquida. Memoria: 16gb 1600. Gráfica: GTX 660TI 3Gb. S.O. W7 64 bits.

Avatar de Usuario

Autor del Tema
xzarrandiko
Novat@
Novat@
Mensajes: 74
Registrado: Mar Jul 03, 2012 7:28 pm
Temas: 29
Programa CAD o CAM: SOLID WORKS
Agradecido : 6 veces
Agradecimiento recibido: 6 veces
Género:
Estado: Desconectado

Re: Relaciones de geometria entre subconjuntos

Mensaje por xzarrandiko »

Gracias faluchdeviaro,

Cuando hago url en el boton derecho del subensamblaje me aparece Fix.

No se, quizas tenga que realizar otra vez el montaje.

Avatar de Usuario

solisworks
Novat@
Novat@
Mensajes: 92
Registrado: Mar Nov 08, 2011 12:00 pm
Temas: 3
Programa CAD o CAM: SOLID WORKS
Ubicación: Sant Vicenç dels Horts
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 56
Estado: Desconectado

Re: Relaciones de geometria entre subconjuntos

Mensaje por solisworks »

Bueno como dicen una imagen vale más que mil....

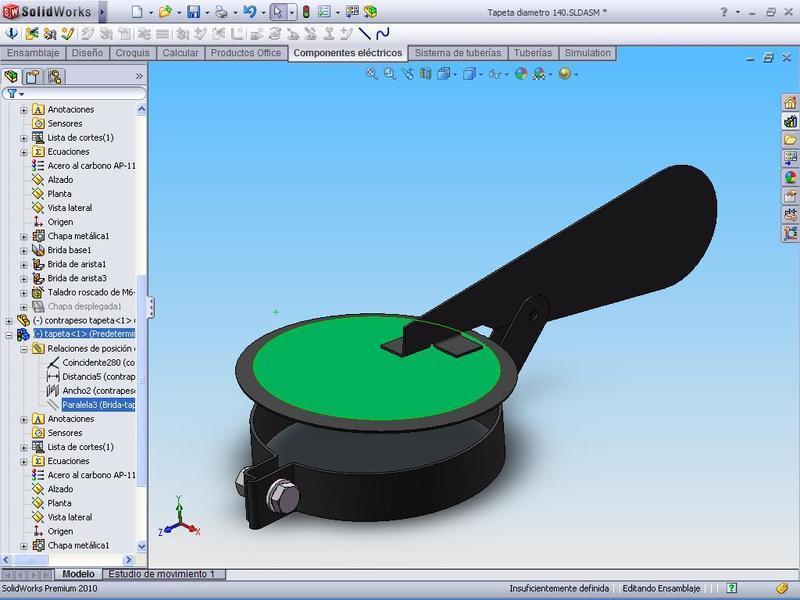

Primera tenemos que asegurarnos que el subensamblaje que queremos mover tenga desactivada la relación de posición correspondiente.( como se ve aquí).

Imagen

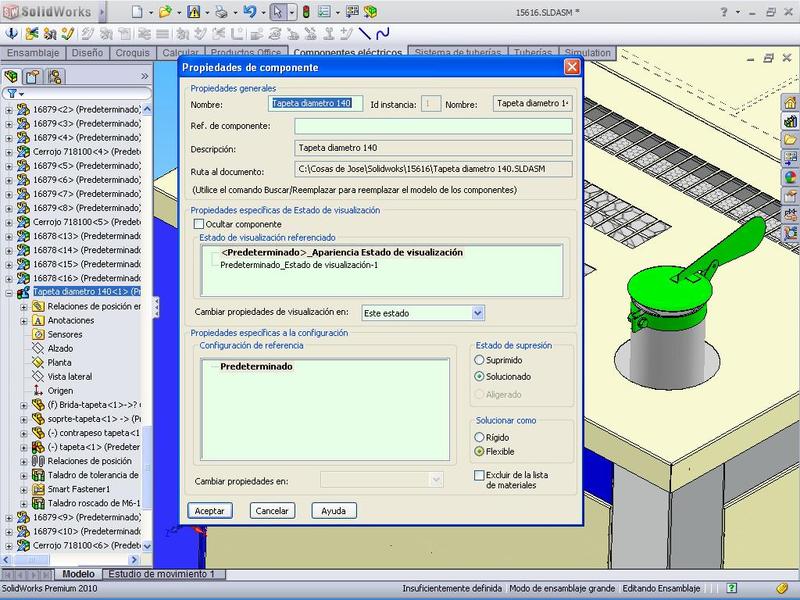

Y después en el ensamblaje principal donde esté insertado el subensamblaje hay que darle con el botón derecho al subensamblaje (en el árbol de componentes) y a propiedades. Tras lo cual sale el "superconocidisimo" modificador de propiedades del subensamblaje. (como se ve aquí).

Imagen

Y si os fijáis bien en la parte inferior derecha de dicho modificador podemos seleccionar la opción flexible y el icono del susodicho subensamblaje en árbol de componentes nos cambia para indicarnos que está solucionado flexible.
Y mágicamente ya podemos mover el subensamblaje en sus grados de libertad dentro del ensamblaje.
Que es lo que creí entender de tu duda.

Saludos y espero se entienda y que conteste a la pregunta.

Última edición por Ricardo el Vie Nov 18, 2016 11:52 pm, editado 3 veces en total.

El que sabe no manda y el que manda no sabe.

Avatar de Usuario

faluchdeviaro
Novat@
Novat@
Mensajes: 68
Registrado: Vie May 04, 2012 11:27 am
Temas: 0
Programa CAD o CAM: SOLID WORKS
Ubicación: Montañas de Tarragona
Género:
Estado: Desconectado

Re: Relaciones de geometria entre subconjuntos

Mensaje por faluchdeviaro »

Gracias esa no me la sabia.
