Como cortar esta pieza desde un plano 2D?

Un buen lugar donde debatir temas relacionados con este Soft.


Tema anteriorTema siguiente
Avatar de Usuario

Autor del Tema
dbasaul
Usuari@
Usuari@
Mensajes: 4
Registrado: Vie Nov 16, 2012 8:08 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Como cortar esta pieza desde un plano 2D?

Mensaje por dbasaul »

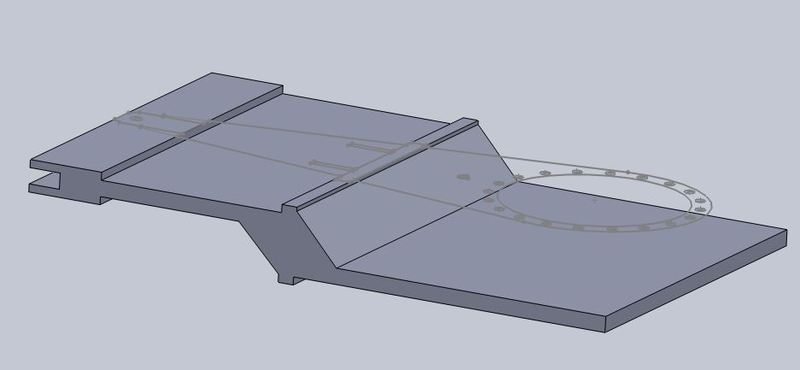

Imagen

Siempre me dice que la pieza no está definida o que tiene contornos abiertos etc.

Gracias de antemano.
Saludos,

Última edición por Mondeo14 el Mié Nov 23, 2016 9:12 pm, editado 3 veces en total.
Avatar de Usuario

boomer
Usuari@
Usuari@
Mensajes: 22
Registrado: Mar Jul 13, 2010 7:20 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Ubicación: Santiago
Género:
Zodíaco:
Edad: 43
Estado: Desconectado

Re: Como cortar esta pieza desde un plano 2D?

Mensaje por boomer »

Hola, aunque la imagen la veo poco clara, en la parte izquierda del croquis noto que está abierto. De todas maneras sería mucho mejor una imagen normal al plano del croquis o el archivo para echarle un vistazo.

saludos

Avatar de Usuario

Autor del Tema
dbasaul
Usuari@
Usuari@
Mensajes: 4
Registrado: Vie Nov 16, 2012 8:08 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Como cortar esta pieza desde un plano 2D?

Mensaje por dbasaul »

Adjunto archivo. Es un dibujo de un croquis es 2D (Autocad) que lo pasé a solidworks con el asistente, tenía solo 2 vistas, y con una de ellas, la lateral, le dí la forma, ahora necesito cortarlo.

Gracias por la ayuda.

Saludos.

Última edición por Mondeo14 el Mié Nov 23, 2016 9:13 pm, editado 4 veces en total.
Razón: Añadido adjunto al post.
Avatar de Usuario

skratus
Oficial 3º
Oficial 3º
Mensajes: 780
Registrado: Jue Jun 02, 2011 7:02 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Ubicación: Euskadi
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 48
Estado: Desconectado

Re: Como cortar esta pieza desde un plano 2D?

Mensaje por skratus »

dbasaul, si crees que solidworks (ni ningun otro programa de CAD) a partir de 2 vistas te hace la pieza así como así estas un poco equivocado :62

Tendras que ir modelando poco a poco la pieza interpretando las vistas que tienes.

Mi rincón: D3en3D

Avatar de Usuario

Autor del Tema
dbasaul
Usuari@
Usuari@
Mensajes: 4
Registrado: Vie Nov 16, 2012 8:08 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Como cortar esta pieza desde un plano 2D?

Mensaje por dbasaul »

ok, bueno, en un video en youtube vi que un tipo lo convertía muy facil, pensé que quizás podría obstruir pero me da errores. Voy a modelar la pieza como dices.

Gracias por tu respuesta para poder orientarme un poco.

Saludos

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Como cortar esta pieza desde un plano 2D?

Mensaje por Ricardo »

Hola dbasaul.

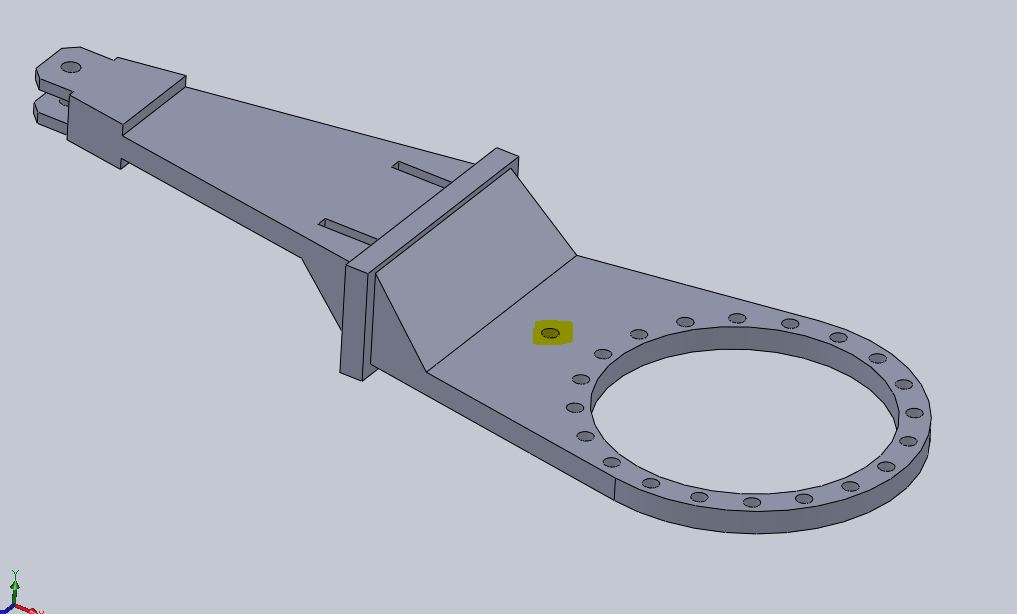

El problema creo que está en el circulo que te marco, haz un zoom de la zona y verás que hay un circulo paralelo pero que no está cerrado (puede que sea una rosca y por eso lo dibujan así) elimina ese circulo no cerrado y podrás hacer el corte, eso si lo tendrás que hacer en dos operaciones pues en una sola no puedes seleccionar todas las zonas o contornos para cortar, primero el corte para tener la forma exterior y segundo todos los agujeros.

Te mando una imagen de como me ha quedado a mi con SW 2012, por eso no te mando el fichero ya que tu tienes una versión anterior y mi fichero no podrías abrirlo.

Imagen

Saludos.

Última edición por Ricardo el Sab Nov 19, 2016 11:24 pm, editado 1 vez en total.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

skratus
Oficial 3º
Oficial 3º
Mensajes: 780
Registrado: Jue Jun 02, 2011 7:02 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Ubicación: Euskadi
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 48
Estado: Desconectado

Re: Como cortar esta pieza desde un plano 2D?

Mensaje por skratus »

Ricardo, pero esa pieza no es la que corresponde con las vistas, no?

dbasaul lo que comentas de levantar el 3D a partir de las vistas yo tambien lo he visto pero sirve para piezas mas simples.

Mi rincón: D3en3D

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Como cortar esta pieza desde un plano 2D?

Mensaje por Ricardo »

skratus escribió:

Ricardo, pero esa pieza no es la que corresponde con las vistas, no?

Es posible, solo con las dos vistas que tenemos puede que haya detalles que no sean correctos, pero la pregunta es como cortar esta pieza y porque le da un error de que hay contornos abiertos, y eso es debido a lo que le digo de que hay un circulo no cerrado, después se puede cortar de diferentes formas segun que contornos seleccionemos.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

skratus
Oficial 3º
Oficial 3º
Mensajes: 780
Registrado: Jue Jun 02, 2011 7:02 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Ubicación: Euskadi
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 48
Estado: Desconectado

Re: Como cortar esta pieza desde un plano 2D?

Mensaje por skratus »

Algo así era lo que yo había visto. Levantar el 3D a partir de las vistas proyectadas.

Última edición por Mondeo14 el Mié Mar 29, 2017 1:15 am, editado 5 veces en total.

Mi rincón: D3en3D

Avatar de Usuario

ENOCHERNANDEZ
Especialista
Especialista
Mensajes: 220
Registrado: Sab Nov 03, 2012 3:33 am
Temas: 2
Programa CAD o CAM: SOLID WORKS
Agradecido : 1 vez
Agradecimiento recibido: 7 veces
Género:
Estado: Desconectado

Re: Como cortar esta pieza desde un plano 2D?

Mensaje por ENOCHERNANDEZ »

Hola dbasaul mira realice el corte en solidworks 2012 y tambien en la version 2013 y tanto en una como en la otra me permite seleccionar los contornos que se deseen cortar te explico: En tu croquis numero 45 realizas un rectangulo que exceda las dimensiones de la pieza te vas a operaciones-extruir corte en la parte de abajo del featuremanager te pedira que selecciones los contornos alli seleccionas todos los contornos que desees cortar y listo...... suerte.

Avatar de Usuario

Autor del Tema
dbasaul
Usuari@
Usuari@
Mensajes: 4
Registrado: Vie Nov 16, 2012 8:08 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Como cortar esta pieza desde un plano 2D?

Mensaje por dbasaul »

Muchas gracias a todos por sus respuestas, enochernandez, me resultó muy bien tu procedimiento.

Saludos y gracias nuevamente.
