Hola, para empezar he de decir que soy nuevo en el uso del SW, y tengo un problema en el diseño de un camión. Su techo tiene una superficie que forma una malla, y el problema está en que dicha malla está formada por un gran número de líneas y el programa agota todos sus recursos al crearlas. Estoy intentando buscar soluciones alternativas como crear en otro programa la malla en formato vectorial DXF y de alguna manera introducirla en SW y ver si se puede extrusionar la superficie pero como digo, soy bastante inexperto y no sé si se podrá hacer dicha cosa. Si alguien puede ayudarme con éste tema, cualquier consejo es bienvenido.
Puedes hacer la superficie y aplicarle una textura de rejilla.
Si tienes realview puedes usar una textura que permite ser transparente a traves de ella, de esta forma parece real
Gracias TomCat pero el problema esque necesito que sea real y parte del sólido porque es para una impresión en 3D, si conoces alguna otra técnica, pero gracias por el consejo
No sé como lo tienes hecho, pero a mi me suele pesar menos haciendo una única operación, es decir, hacer la matriz en el croquis, en vez de la operación. ( también suprimo estas piezas hasta el momento de hacer los planos)
Para poder hacer pruebas seria interesante conocer el tamaño del techo y dimensiones de esa cuadricula, para tener una idea exacta de cuantas lineas estamos hablando.
De todas formas por lo que me imagino será una tarea difícil de solucionar se haga de la forma que se haga me temo que resulte un archivo muy grande y por lo tanto difícil de mover, pero bueno se pueden probar cosas a ver que pasa.
Y por que no haces una superficie o una plancha muy finita y luego haces una matriz de croquis??? y si la haces poquito a poco tampoco tiene por que pesarte mucho, luego a la hora de mover la cámara y eso, suprimela en el árbol de operaciones y fuera <(cuando la necesites la activas)
Muchas gracias por los consejos, probaré lo que dice crazybird, pero me temo que ricardo tiene razón de todas maneras en cuanto tenga tiempo me pondré de nuevo a ello y os comentaré si lo he podido solucionar a ser posible acompañado de imágenes con el resultado
Como tienes que hacer la malla con toda esa geometria para 3D tienes que hacer toda la geometria con todo el detalle
Asi que a ver si te sirve esto.
Dibujala en un solido aparte, será muy pesada pero conviertela luego a STP, al ser un solido exportado es mucho mas ligero.
Aun asi la verdad es que segun lo espesa que sea la malla va a ser pesada, asi que te aconsejo que con una operacion posterior solidifiques la forma.
a ver si se entiende esto ultimo: Si tuviese un dado con mil agujeros volveria a crear encima otro dado de las mismas dimensiones que me tapasen todos los agujeros y asi poder
trabajar tranquilamente en un ensamblaje y cuando tuviese que trabajar con los mil agujeros entonces suprimiria la operacion que los tapa... se me entiende?

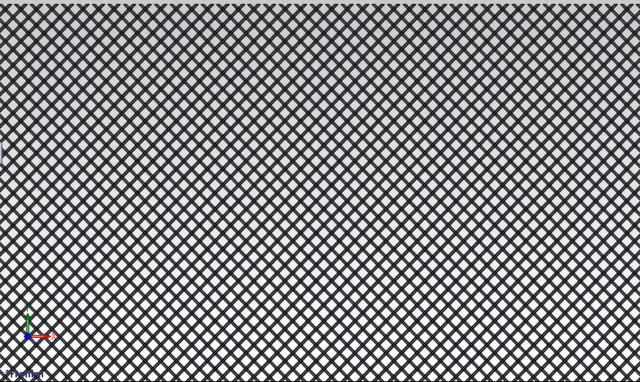

Hola de nuevo, para empezar perdón por el retraso pero he estado ocupado pero hay buenas y malas noticias, las buenas es que he conseguido hacer la superficie . Os adjunto una imagen de cómo quedó y os explico lo que hice para conseguirlo acompañado de imágenes.

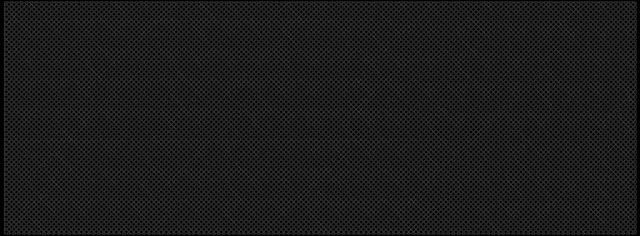

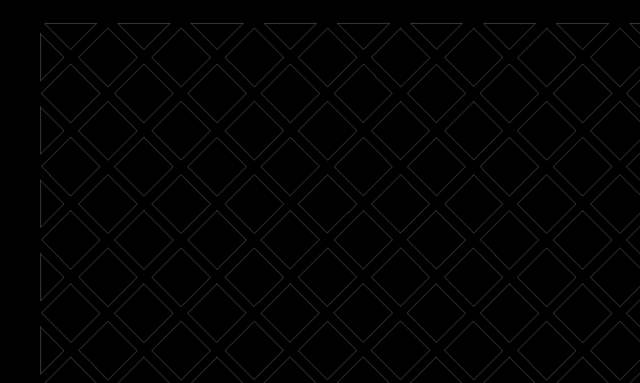

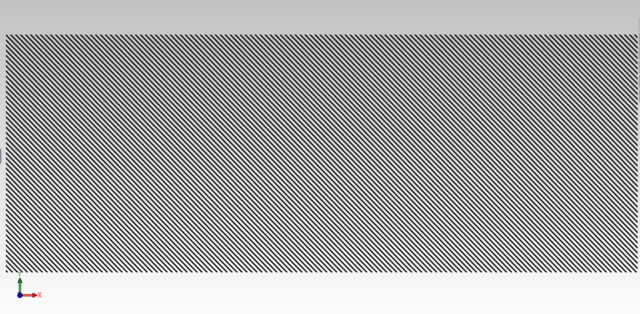

Al final opté por seguir con los documentos de DXF importados y lo que hice es, en vez de hacer los rombos de la reja en DXF, hice los espacios entre ellos en forma rectangular, de forma que el archivo pesaba poco y era mucho más manejable. Además al extrusionarlo y ensamblarlo con una copia de sí mismo volteada formaría la superficie que yo deseaba. Por si no quedó claro aquí está en imágenes:
Bueno ahora seré breve con las malas noticias, y es que necesito exportar el archivo pero en "Guardar como" sólo me aparecen tres tipos de archivo. ¿Cómo puedo hacer para que me dé otras de exportación?
Muchas gracias a todos por las soluciones aportadas, un saludo
