Relación de ensamblaje para una cadena

Mensaje por markito2342 »

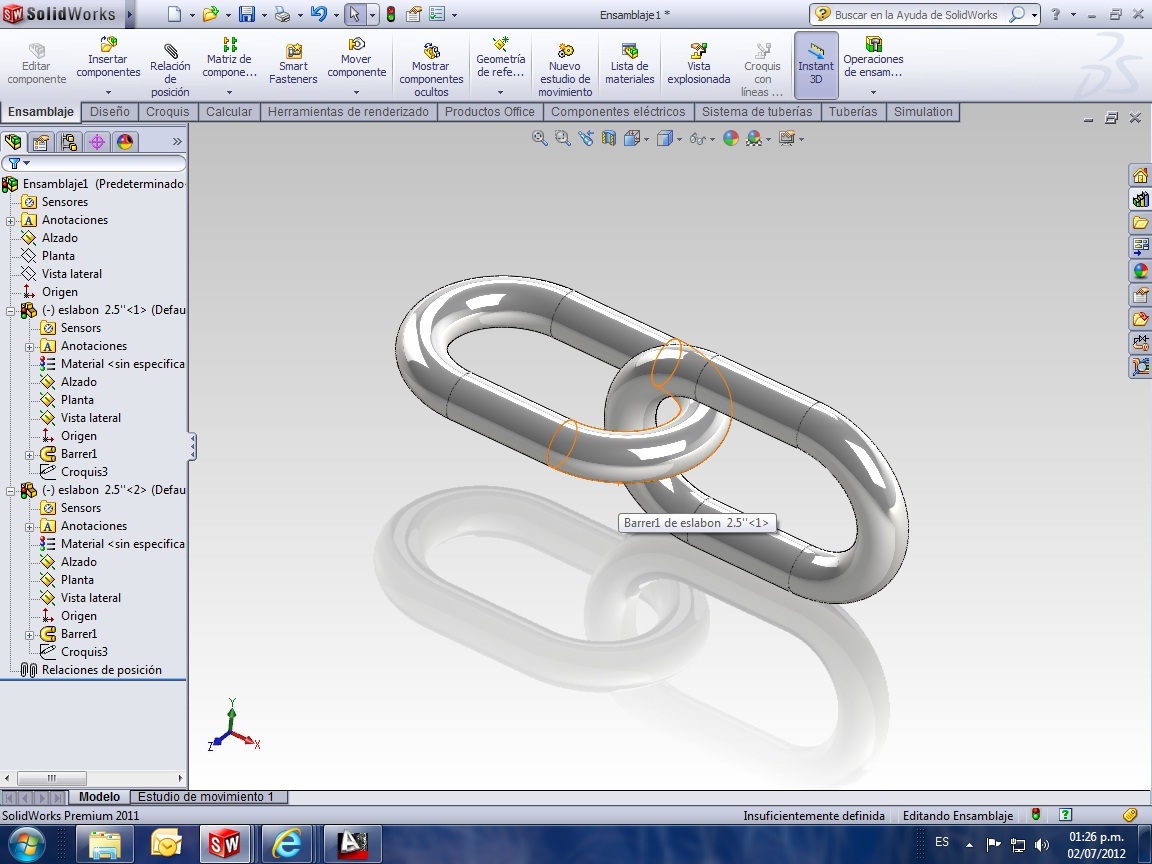

hola tengo una duda tengo uno eslabones que conforman una cadena mi duda es como darle relaciones para poder darle movimiento osea...cuando yo arrastre uno el otro también se mueva.....

quiero darle tangente pero no lo acepta.......

Imagen

Última edición por Ricardo el Dom Nov 20, 2016 9:07 pm, editado 2 veces en total.
Avatar de Usuario

TomCat
Especialista
Especialista
Mensajes: 283
Registrado: Vie Dic 18, 2009 1:13 am
Temas: 1
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: RELACION DE ENSAMBLE PARA UNA CADENA

Mensaje por TomCat »

Para eso deberas crearte un croquis en el eslabon. Ese croquis debera tener puntos. Un punto estara dentro del grueso del eslabon y el otro punto fuera a una distancia equivalente
al diametro torico.
En el ensamblaje une esos puntos.

Avatar de Usuario

aluis962
Novat@
Novat@
Mensajes: 70
Registrado: Mié Jun 13, 2012 11:19 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Agradecido : 4 veces
Agradecimiento recibido: 14 veces
Género:
Estado: Desconectado

Re: Relación de ensamblaje para una cadena

Mensaje por aluis962 »

ImagenImagenImagen

Saludos Markito2342.
Te propongo una solución para las relaciones de posición de los eslabones de una cadena. Tal vez existan otras. Para darte la mía he inferido que has elaborado el eslabón mediante el ‘Saliente/Base Barrido’ de una circunferencia de un diámetro cualquiera ‘d’ a lo largo de un recorrido, hecho con la herramienta de croquis ‘Ranura recta’ en un plano cualquiera (yo escogí el plano ‘Alzado’).

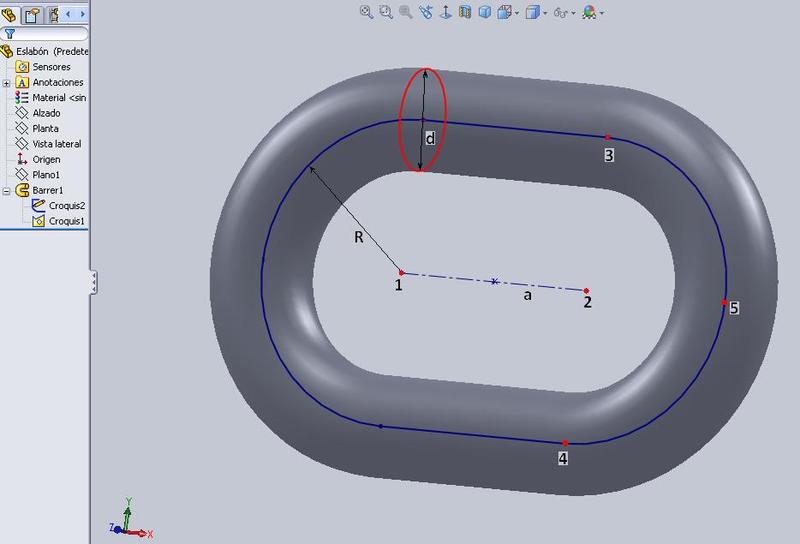

Te menciono un detalle. Con esa herramienta ‘Ranura recta’, verás que automáticamente se conforman la línea ‘a’ y los puntos 1, 2, 3 y 4 (Ver Imagen 'Un Eslabón'). Así que solo tienes que ubicar el punto ‘5’ coincidente con el arco que se muestra y con la línea ‘a’.
Luego creas el archivo de ensamblaje con el primer eslabón e insertas el segundo en una posición más o menos como los eslabones de una cadena. Sólo con dos relaciones de posición obtuve el resultado que quería. Ellas son:

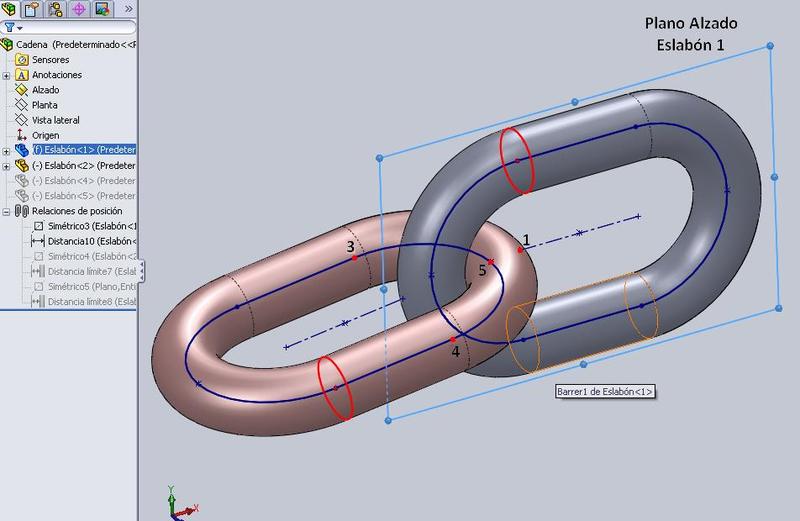

  1. Los puntos ‘3’ y ‘4’ del segundo eslabón son simétricos con el plano donde fue creado el croquis de recorrido del primer eslabón. En mi caso es el ‘Alzado’. Esto se establece así: Relaciones de posición – Relac. de posición avanzadas – Simétrica. En ‘Entidades para relacionar ‘ seleccionas los puntos ‘3’ y ‘4’ (del eslabón 2), y en ‘Plano de simetría’ seleccionas el plano del croquis de recorrido del eslabón 1 (Ver Imagen 'Dos Eslabones').
  2. Cuando los eslabones están en contacto por la zona de los arcos, la distancia entre los puntos ‘5’ del segundo eslabón y ‘1’ del primero tendrá un valor máximo igual a ‘R-d’ y uno mínimo igual a cero. Esto se establece así: Relaciones de posición – Relac. de posición avanzadas – Distancia límite. Aquí en el cuadro 'Distancia' introduces el valor de ‘R-d’ y automáticamente ese mismo valor aparece en los cuadros ‘Valor máximo’ y ‘Valor mínimo’. Cambias el ‘Valor mínimo’ a cero y das ‘Aceptar’.
    Con estas dos relaciones de posición lograrás que, manteniendo simétricos los puntos ‘3’ y ‘4’ del segundo eslabón con relación al plano del croquis de recorrido del primero, puedas moverlo dentro de un dominio en el cual la distancia entre los puntos ‘5’ (del segundo) y ‘1’ (del primero) alcance valores entre 0 y R-d. En la zona de contacto de ambos arcos nunca tendrás interferencia. Si escoges un valor superior a ‘R-d’ se introduce una zona de contacto en la otra, y si escoges un valor inferior a ‘R-d’ no llegan a contactar. El punto débil de este procedimiento es que no puedes desplazar el área de contacto del segundo eslabón hasta el otro arco extremo del primero. Pero al menos tienes algo que funciona.

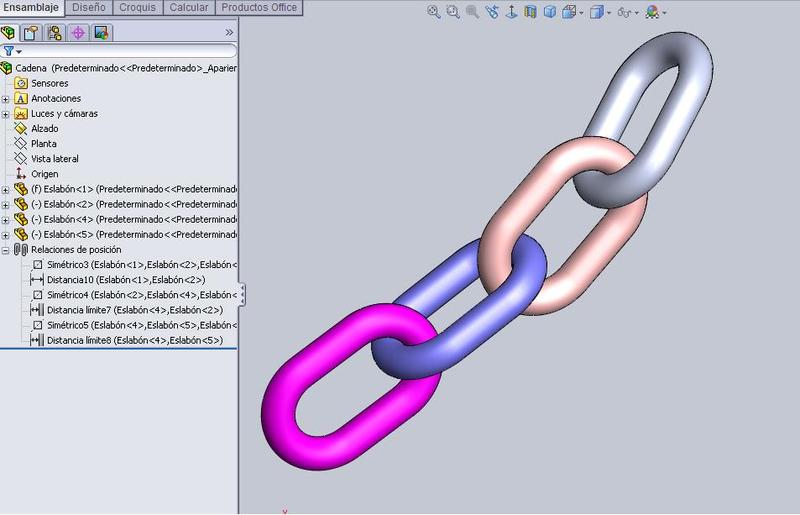

    Yo le adicioné cuatro eslabones al ensamble (Ver Imagen 'Cadena'). Se mueven igual que una cadena, solo que si al moverlo te alejas con el cursor del área de arrastre el movimiento de la unión se vuelve un poco inestable. Puedes hacer ‘Flotar’ el primer eslabón del ensamble y se mueven todos. Prueba tú. Ojalá te sirva para lo que quieres.
    Saludos solidworianos.

PD:Confieso que no domino eso de subir imágenes. Traté de hacerlo según las instrucciones del amigo Mondeo, pero no veo las imágenes. Seguro dejé de hacer algo. Al menos aquí tienes los links. Disculpa la molestia

Última edición por Ricardo el Dom Nov 20, 2016 9:08 pm, editado 2 veces en total.
Avatar de Usuario

Autor del Tema
markito2342
Usuari@
Usuari@
Mensajes: 35
Registrado: Mié Mar 07, 2012 4:54 pm
Temas: 0
Programa CAD o CAM: AUTOCAD
Género:
Estado: Desconectado

Re: RELACION DE ENSAMBLE PARA UNA CADENA

Mensaje por markito2342 »

Gracias aluis962 por tu ayuda..........analizarey realizare los pasos segun describes ....gracias por tu ayuda....
cual quier duda.... lo estare publicando para que me puedas orientar.. gracias (claro si no es molestia)

Avatar de Usuario

aluis962
Novat@
Novat@
Mensajes: 70
Registrado: Mié Jun 13, 2012 11:19 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Agradecido : 4 veces
Agradecimiento recibido: 14 veces
Género:
Estado: Desconectado

Re: RELACION DE ENSAMBLE PARA UNA CADENA

Mensaje por aluis962 »

Saludos Markito. Tengo curiosidad por saber si al fin lograste hacer tu cadena como querías. Lamento no haberte respondido antes, pero claro que no será ninguna molestia explicarte lo que sepa. Una vez más saludos solidworianos.
