Comportamiento interesante para hacer un doble shape fillet

Mensaje por Joserra »

Hola. Esto me ha parecido interesante anotarlo. Es por como estaban dispuestas entre si las superficies a unir en mi ejercicio.

Como sabeis, en catia existen varias formas de hacer un empalme entre dos superficies. Yo solo voy a comentar el comportamiento en base a ella, en este caso del comando "shape fillet", que muy someramente sirve para empalmar dos superficies.

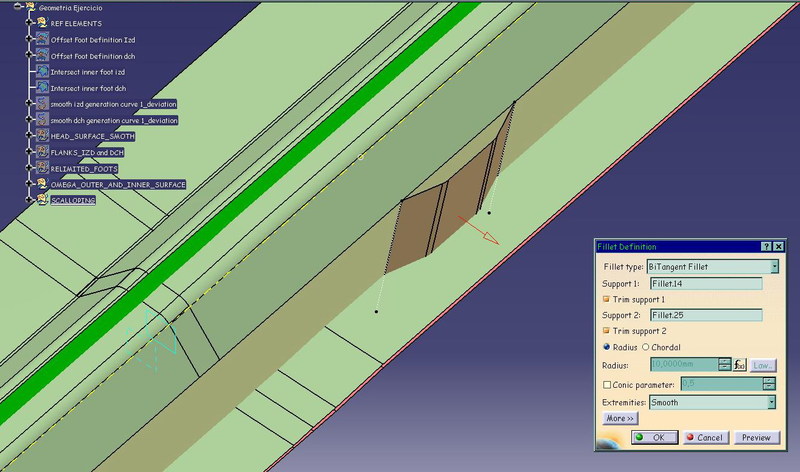

En la primera foto se ve una (con forma de gaviota) sobre otra (mas larga).

Imagen

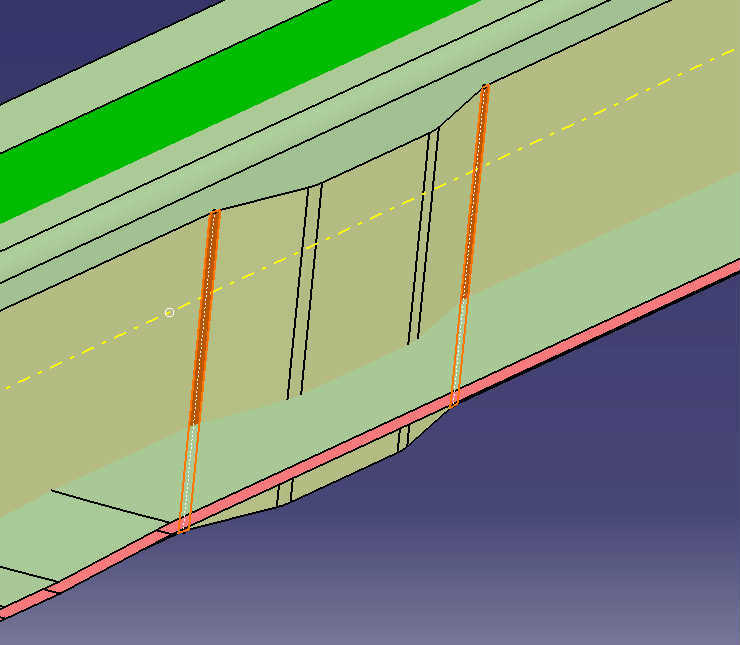

Pues bien, el empalme si os fijáis en la 2º foto, lo ha echo a ambos lados.

Imagen

Un cordial saludo.
