Pag-262-fig-2

Ejercicios pensados para poder empezar a entender el 3D.
Imagen - INDICE EJERCICIOS PUBLICADOS


Avatar de Usuario

jcsblas
Oficial 3º
Oficial 3º
Mensajes: 732
Registrado: Vie Dic 16, 2011 12:26 pm
Temas: 0
Programa CAD o CAM: INVENTOR
Ubicación: Toledo
Agradecimiento recibido: 2 veces
Género:
Zodíaco:
Edad: 62
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por jcsblas »

Buenos dias aqui dejo mi solucion con inventor

Imagen

en respuesta a la pregunta de FGS tu pregunta lo he hecho por revolucion entre planos , si lo haces por extrusion los picos saldrian de lapieza
Saludos

Última edición por Mondeo14 el Jue Nov 24, 2016 12:13 am, editado 1 vez en total.

Felicidad es querer lo que se hace, no hacer lo que se quiere.

Avatar de Usuario

Memicouso
Oficial 2º
Oficial 2º
Mensajes: 992
Registrado: Mar May 31, 2011 8:07 pm
Temas: 0
Programa CAD o CAM: CATIA
Ubicación: Cádiz
Agradecido : 27 veces
Agradecimiento recibido: 23 veces
Género:
Zodíaco:
Edad: 56
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por Memicouso »

Mi solución del ejercicio. Salu2s

Imagen

Última edición por Ricardo el Vie Nov 04, 2016 10:09 pm, editado 2 veces en total.

No sé que tienen las flores, las flores de mi alameda que cuando las olas rompen rompen "pa" asomarse a verlas.

Avatar de Usuario

euclides
Especialista
Especialista
Mensajes: 263
Registrado: Vie Dic 10, 2010 9:46 am
Temas: 18
Programa CAD o CAM: INVENTOR
Ubicación: Sevilla
Agradecimiento recibido: 18 veces
Género:
Zodíaco:
Edad: 56
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por euclides »

Sab 01 Dic, 2012 11:24 - Fgs escribió:

Quisiera saber el método que han utilizado los que conocen Inventor para hacer este nervio. Quizás no utilizan el comando nervio y lo han hecho con Extrusión. Me gustaría comentarios de la forma de realizarlo en Inventor.

¿CON NERVIO o CON EXTRUSIÓN.? me imagino que el problema está en que hay dos curvas al otro lado del nervio.

GRACIAS.

Bueno, explico cómo lo he hecho yo:

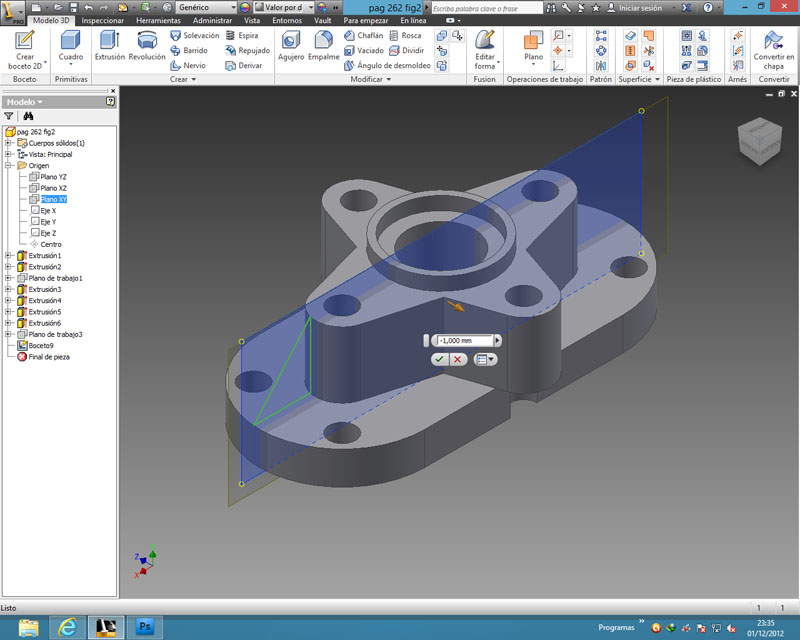

1.- Creamos un plano desfasado 1 mm.

Imagen

2.- En un plano de corte, dibujamos el boceto ayudándonos de las líneas proyectadas.

Imagen

3.- Salimos del boceto y nos queda algo como esto:

Imagen

4.- Ahora creamos otro plano desfasado 1 mm. en la dirección contraria al anterior.

Imagen

5.- Igualmente, dibujamos el boceto.

Imagen

6.- Salimos y tendremos esto:

Imagen

7.- Seleccionamos la herramienta "Solevación" comprobando que está activada la opción "Railes"

Imagen

8.- Seleccionamos los dos bocetos que acabamos de crear.

Imagen

9.- A continuación estas dos aristas...

Imagen

10.- Y este es el resultado.

Imagen

Espero que sirva de algo... :43

Saludos.

Última edición por Mondeo14 el Jue Nov 24, 2016 12:21 am, editado 1 vez en total.
- Estación hp Z800
- Dos procesadores Xeon X5680 a 3,3 GHz
- Quadro 5000 2.5 GB
- 64 GB RAM
- 1 TB Raid 0 para el sistema
- 2 TB para almacén
- Windows 10 Prof. 64 bits
- Programa: Inventor 2018 Profesional.
Avatar de Usuario

Autor del Tema
Fgs
Oficial 1º
Oficial 1º
Mensajes: 2079
Registrado: Lun Nov 23, 2009 9:20 pm
Temas: 537
Programa CAD o CAM: AUTOCAD
Agradecimiento recibido: 205 veces
Género:
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por Fgs »

Se me ocurrió con nervio, (error), se me ocurrió con extrusión (error) PERO LO MAS IMPORTANTE, no se me ha ocurrido con solevación. Voy a probarlo, y si lo veo bien, te doy un + como la cruz de la catedral de Santiago, o mejor aún, como la cruz del Cristo que está en Brasil.

La historia la escribes con tus actos.

Avatar de Usuario

euclides
Especialista
Especialista
Mensajes: 263
Registrado: Vie Dic 10, 2010 9:46 am
Temas: 18
Programa CAD o CAM: INVENTOR
Ubicación: Sevilla
Agradecimiento recibido: 18 veces
Género:
Zodíaco:
Edad: 56
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por euclides »

Gracias, fgs, pero ese punto se lo merece Mondeo. Tuve un problema muy parecido con un ejercicio http://www.rincad.es/viewtopic.php?f=25&t=1429&start=45 y fue él quien me enseñó cómo hacerlo. Sólo he puesto lo que aprendí con su explicación.

Última edición por Mondeo14 el Jue Nov 24, 2016 12:28 am, editado 1 vez en total.
- Estación hp Z800
- Dos procesadores Xeon X5680 a 3,3 GHz
- Quadro 5000 2.5 GB
- 64 GB RAM
- 1 TB Raid 0 para el sistema
- 2 TB para almacén
- Windows 10 Prof. 64 bits
- Programa: Inventor 2018 Profesional.
Avatar de Usuario

Walter
Especialista
Especialista
Mensajes: 364
Registrado: Dom Sep 02, 2012 4:33 am
Temas: 21
Programa CAD o CAM: SOLID WORKS
Agradecido : 2 veces
Agradecimiento recibido: 2 veces
Género:
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por Walter »

Yo tengo el problema con el nervio, si hago el nervio tengo que meterlo para que quede bien pero claro, queda muy abajo, he intentado hacerlo por extrusion pero ese lado queda plano con respecto al redondeado y queda espacios entre si, algun minitutorial en solidworks? :61

Avatar de Usuario

Walter
Especialista
Especialista
Mensajes: 364
Registrado: Dom Sep 02, 2012 4:33 am
Temas: 21
Programa CAD o CAM: SOLID WORKS
Agradecido : 2 veces
Agradecimiento recibido: 2 veces
Género:
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por Walter »

bueno, he intentado por extrusion y ni siquiear me deja, me sale error, voy a intentar probar otro metodo

Avatar de Usuario

Walter
Especialista
Especialista
Mensajes: 364
Registrado: Dom Sep 02, 2012 4:33 am
Temas: 21
Programa CAD o CAM: SOLID WORKS
Agradecido : 2 veces
Agradecimiento recibido: 2 veces
Género:
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por Walter »

Nada, no lo consigo, necesitare de vuestra ayuda compañeros!!! :31

Avatar de Usuario

Walter
Especialista
Especialista
Mensajes: 364
Registrado: Dom Sep 02, 2012 4:33 am
Temas: 21
Programa CAD o CAM: SOLID WORKS
Agradecido : 2 veces
Agradecimiento recibido: 2 veces
Género:
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por Walter »

Hasta aquí llego, si sigo sacando mas al borde ya me da error..

Ricardo, Mondeo y Cia os invoco!!!!! :28

Imagen

Última edición por Ricardo el Vie Nov 04, 2016 10:09 pm, editado 1 vez en total.
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8585
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2821 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Conectado

Re: Pag-262-fig-2

Mensaje por Ricardo »

Hola, yo no he hecho esta pieza todavía así es que no la he estudiado.

¿Has probado lo que Euclides explica en el mensaje 18?, creo puede funcionar.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Walter
Especialista
Especialista
Mensajes: 364
Registrado: Dom Sep 02, 2012 4:33 am
Temas: 21
Programa CAD o CAM: SOLID WORKS
Agradecido : 2 veces
Agradecimiento recibido: 2 veces
Género:
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por Walter »

Hola Ricardo, si lo he intentado pero no encuentro la opcion en solidworksde :

"Solevación" comprobando que está activada la opción "Railes".

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8585
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2821 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Conectado

Re: Pag-262-fig-2

Mensaje por Ricardo »

Walter, en SolidWorks "solevación" es "recubrir"

Aqui te deja seleccionar las secciones y hay un apartado de "curvas guía" para señalar los caminos.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

skratus
Oficial 3º
Oficial 3º
Mensajes: 780
Registrado: Jue Jun 02, 2011 7:02 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Ubicación: Euskadi
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 48
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por skratus »

En solidworks ese nervio que llega a la arista se haria como explican en este video de auxcad.

EDITO: Pues me he pasado de listo :24 La parte inferior daria problemas con el metodo del video así que la solucion es lo que ha explicado euclides

Última edición por Ricardo el Vie Nov 04, 2016 10:10 pm, editado 1 vez en total.

Mi rincón: D3en3D

Avatar de Usuario

skratus
Oficial 3º
Oficial 3º
Mensajes: 780
Registrado: Jue Jun 02, 2011 7:02 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Ubicación: Euskadi
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 48
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por skratus »

Finalmente creo que se podria hacer por los 2 metodos aunque el del video seria un poco mas laborioso.

euclides escribió:

2.- En un plano de corte, dibujamos el boceto ayudándonos de las líneas proyectadas.

Si dibujas el croquis apoyandote en las lineas proyectadas te daria mal no? (en la imagen no se aprecia la parte superior del nervio) Creo que lo suyo es apoyarte en la linea de interseccion del plano con la pieza.

Mi rincón: D3en3D

Avatar de Usuario

Walter
Especialista
Especialista
Mensajes: 364
Registrado: Dom Sep 02, 2012 4:33 am
Temas: 21
Programa CAD o CAM: SOLID WORKS
Agradecido : 2 veces
Agradecimiento recibido: 2 veces
Género:
Estado: Desconectado

Re: Pag-262-fig-2

Mensaje por Walter »

Mié Dic 05, 2012 19:10 - Ricardo escribió:

Walter, en SolidWorks "solevación" es "recubrir"

Aquí te deja seleccionar las secciones y hay un apartado de "curvas guía" para señalar los caminos.

Saludos.

Vale Ricardo, así si me sale, el problema que tengo ahora es al hacer eso , no llegan a unirse, aun seleccionando la propia pieza y convirtiendo entidades, no llega a quedarse totalmente unidas..

Plano vista lateral, selecciono el borde, convierto a entidad, lo mismo para la parte inferior y luego trazo otra linea uniéndolas, y queda así cuando muevo la pieza.

Imagen

Gracias por tu ayuda como siempre!!! :21
