Sobre tuercas y tornillos

[jesu_26]

Buenas tardes, estoy con el dibujo del corta tubos y me hace falta saber como se hace en catia un tornillo de 6 lados la cabeza y una tuerca y por otro lado en el plano me pone esta cota tr 22x4 osea rosca trapecial 22x4, no se como hacer nada de estas tres cosas. ¿alguna ayuda o video explicandolo? gracias

[Mondeo14]

Hola Jesu_26, un par de cosillas para tu conocimiento: las roscas no se dibujan y los elementos estándar (tornillos, tuercas, chavetas, rodamientos, etc, etc), tampoco se dibujan, se insertan de los catálogos del programa o de cualquier página específica para ello. En este caso, si vas a "Tools/Mechanical standard parts", encontrarás 5 normas internacionales para elegir:

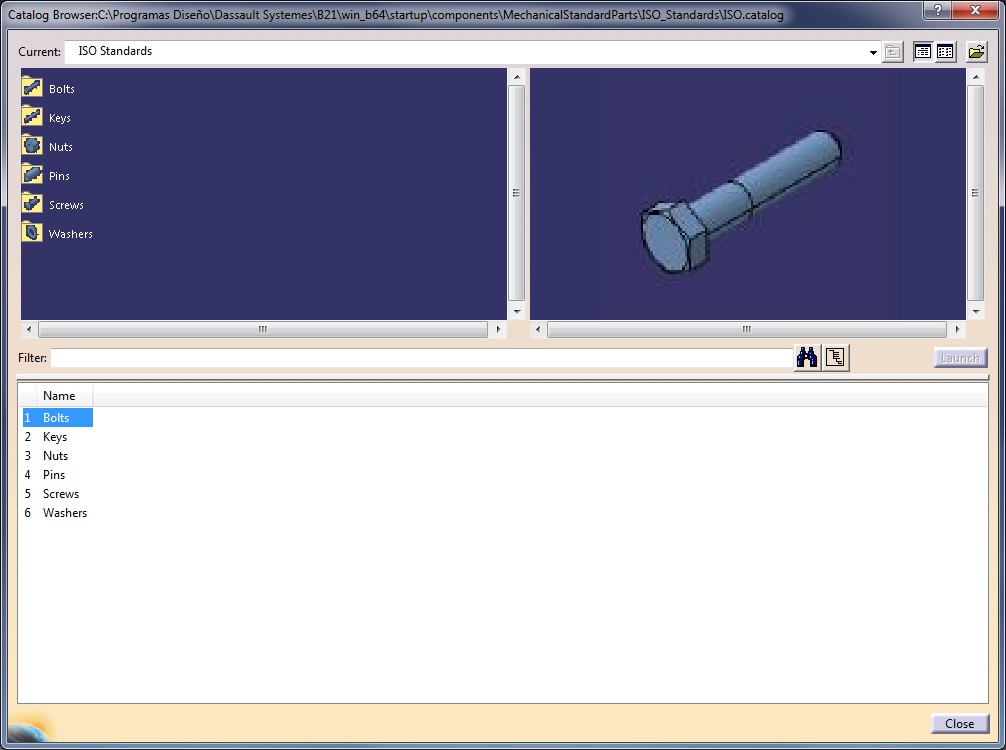

Y cuando lo hagas, te saldrán unas pocas opciones:

Existen mas catálogos para Catia, lo que pasa es que hay que buscarlos por la red, algunos son previo pago y otros son muy similares a los que ya trae.

Lo mejor, Traceparts y páginas similares, encontrarás de casi todo. Y cuando no sepas donde buscar, busca en la página del fabricante, por ejemplo INA-FAG (Rodamientos), tiene una página impresionante, con todos los rodamientos y al máximo detalle. Fíjate como será el detalle, que traen hasta las bolas y todo montadas en un hermoso conjunto. Además, es gratuito, como la gran mayoría.
