Hola.
Tengo una duda con un pomo que debe moverse por una ranura.
El caso es que establezco la relación de contacto entre el pomo y la cara de la chapa, y una de tangencia entre el vástago y la ranura.
Pero no se cómo hacer para que el desplazamiento del pomo sea entre los dos límites de la ranura.

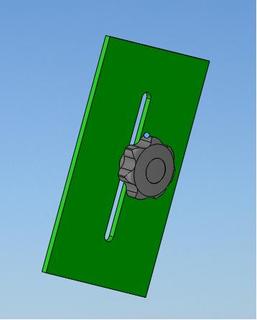

Os adjunto una captura de pantalla.
Gracias por la ayuda.
Última edición por Ricardo el Lun Nov 21, 2016 7:17 pm, editado 3 veces en total.

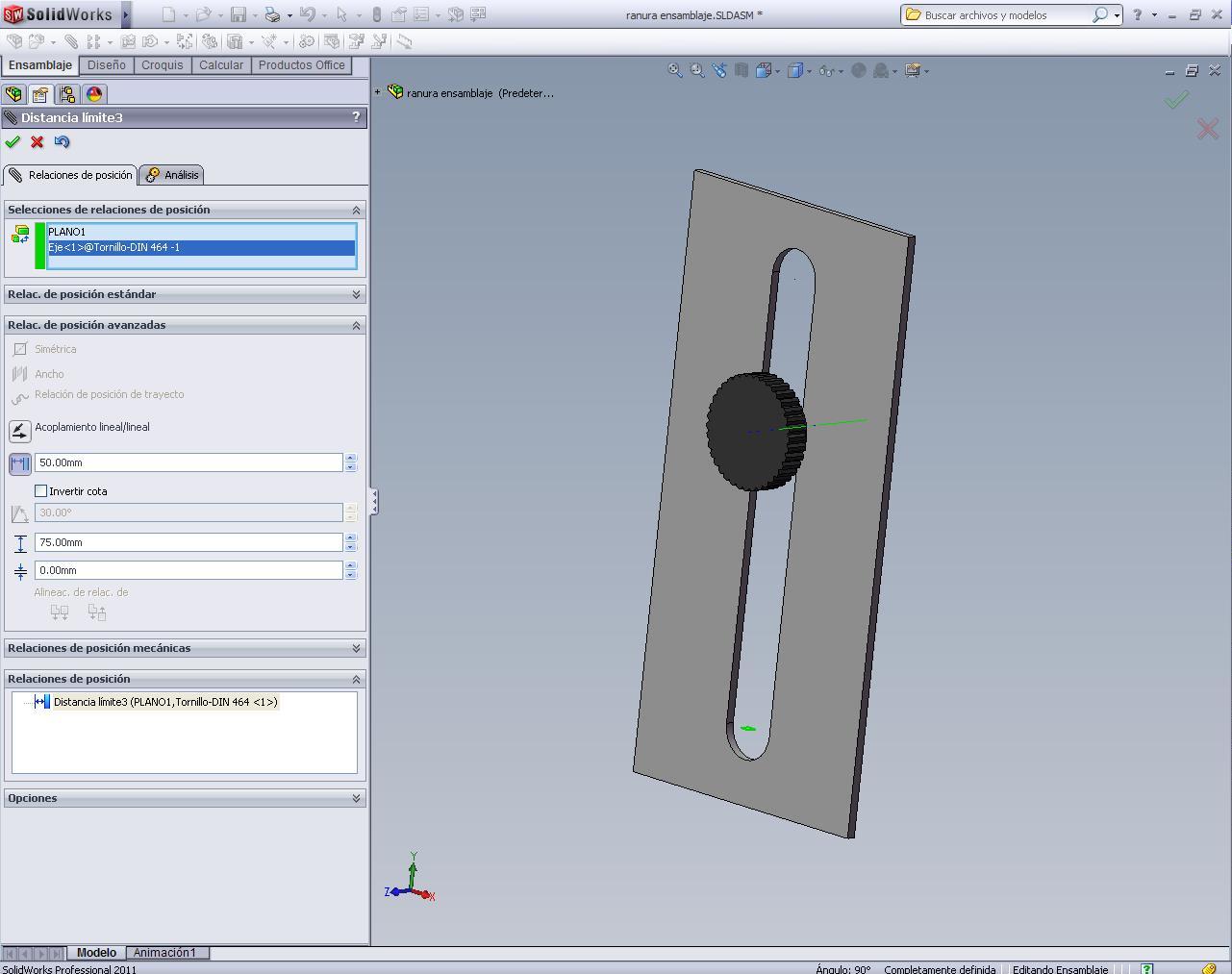

Yo lo he hecho mediante relaciones de posición avanzadas. (Distancia mínima y máxima).
Si creas un plano perpendicular a la ranura y que pase por uno de los ejes de los redondeos finales de la misma.
Puedes relacionar las distancias mínima y máxima entre el eje o plano alzado (supongo) de la pieza móvil y el plano creado al principio.(plano referenciado a la pieza fija).
Los valores serán: min = cero y el max= a la longitud de la ranura.
Saludos.
Última edición por Ricardo el Lun Nov 21, 2016 7:17 pm, editado 4 veces en total.
yo tambien lo hago asi, pero sin avanzadas, cuando pones la relacion debajo puedes poner la distancia, elijes los vertices y le das la distancia 0,001mm y se acerca hasta esa medida.
Gracias, Soliswork, y a los demás también.
He usado tu sistema y vale para un movimiento lineal.
Ahora voy a expemientar también con un movimiento en una ranura curva.
¡¡Ya se algo mas de Solid!!
