Sobre vistas en sección

[jomatoci]

Saludos,

Una consulta, quiero hacer una vista en sección como la que se muestra, es tan solo un pedazo pero siempre que uso la opción de vista en sección inclinada me quiere seccionar TODO el diámetro de la pieza. O sea, de un extremo a otro de toda la pieza.

¿Cómo hago para que me seccione así?

[Mondeo14]

¿Has probado a fijarte en las opciones que te da a la hora de seccionar?.

La mayoría de las veces tenemos la solución delante y no nos fijamos (ni tan siquiera me había fijado yo).

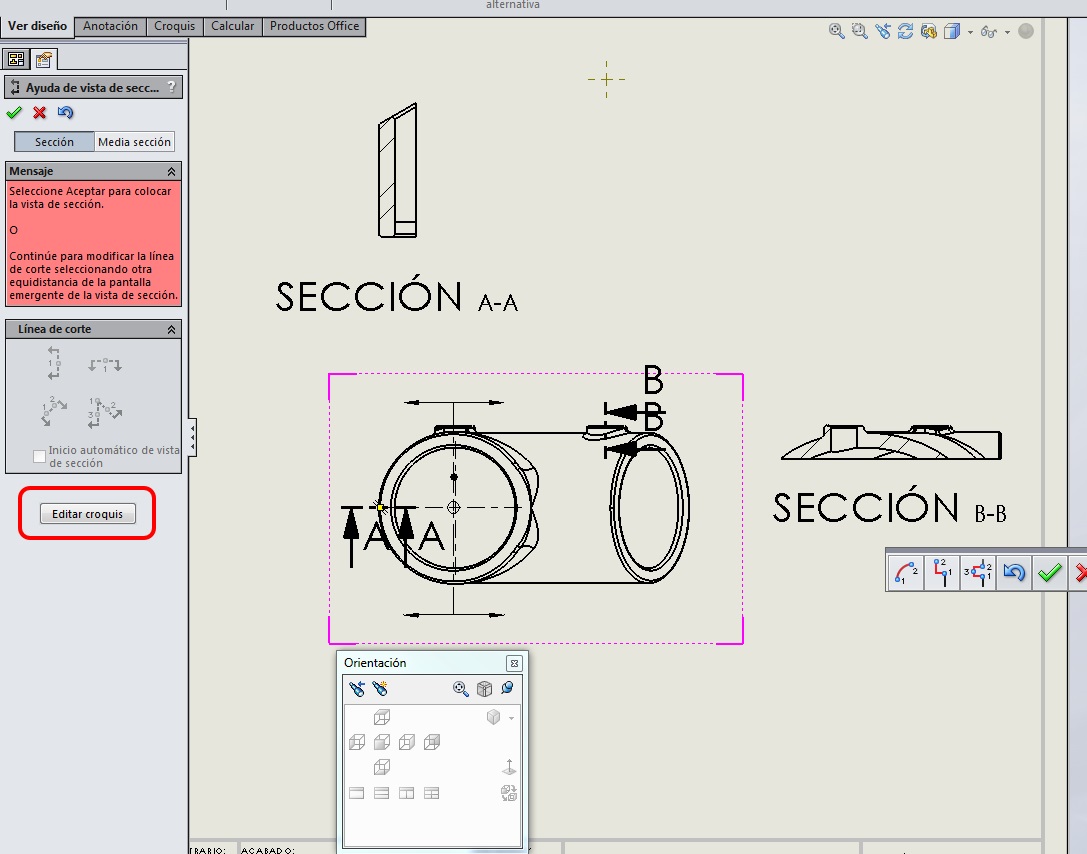

Cuando le indicas lo que quieres cortar y antes de poner la vista (o incluso después) le das a ese botón y te deja modificar la línea de la sección. Yo solo he tenido que pinchar en un extremo y arrastrarla hasta que me abarque lo que quiero. Valida, actualizas la vista y todo solucionado, hasta que me digas que no es esto lo que tu quieres y entonces ya me has "matao".

[jomatoci]

Pasa que estaba medio presionado con el tiempo, eso nubla un poco la mente.

Si, es una salida, otra es dibujar una línea con las herramientas del croquis por donde quiero que pase la línea de sección, y con la línea seleccionada hacer url en "Vistas de Sección".

Muchas Gracias.

[jwpg216]

Si a lo que te refieres es a la vista de sección pero en plano 2D imagino que te servirá lo que te ha dicho Mondeo.

Sin embargo, si lo quieres para la vista en el entorno de diseño de pieza es otra cosa.

Lo estuve mirando yo también e incluso creo que lo llegué a preguntar en el foro. No hay posibilidad de hacer una vista de sección cortando sólo un cuarto. Puedes mover el plano de corte, pero no puedes variarlo.

La mejor manera (en mi opinión) de conseguir un corte de una sección (si realmente es eso lo que preguntas) es la de crear varias configuraciones. Es decir, tienes la pieza creada y, finalmente, agregas una configuración de sección en la que haces una extrusión de corte por el sitio oportuno. Ese corte, puesto que está en otra configuración, no afecta a la pieza original, por lo que si quieres volver a la pieza sin el corte, vuelves a la configuración inicial y listo.

Esperemos que te sirva.
