Como envolver pero con forma

Mensaje por davescambra »

Me explico:
Necesito envolver una pieza, un redondo de 50mm en zigzag pero que tenga una cresta. Consigo envolver pero en recto, no en cresta. Alguien sabe como crear esa forma??
PD-, He intentado crearlo recto y crear un chaflán en los laterales pero me da error.

Tampoco me deja crear una matriz lineal de un envolvente???

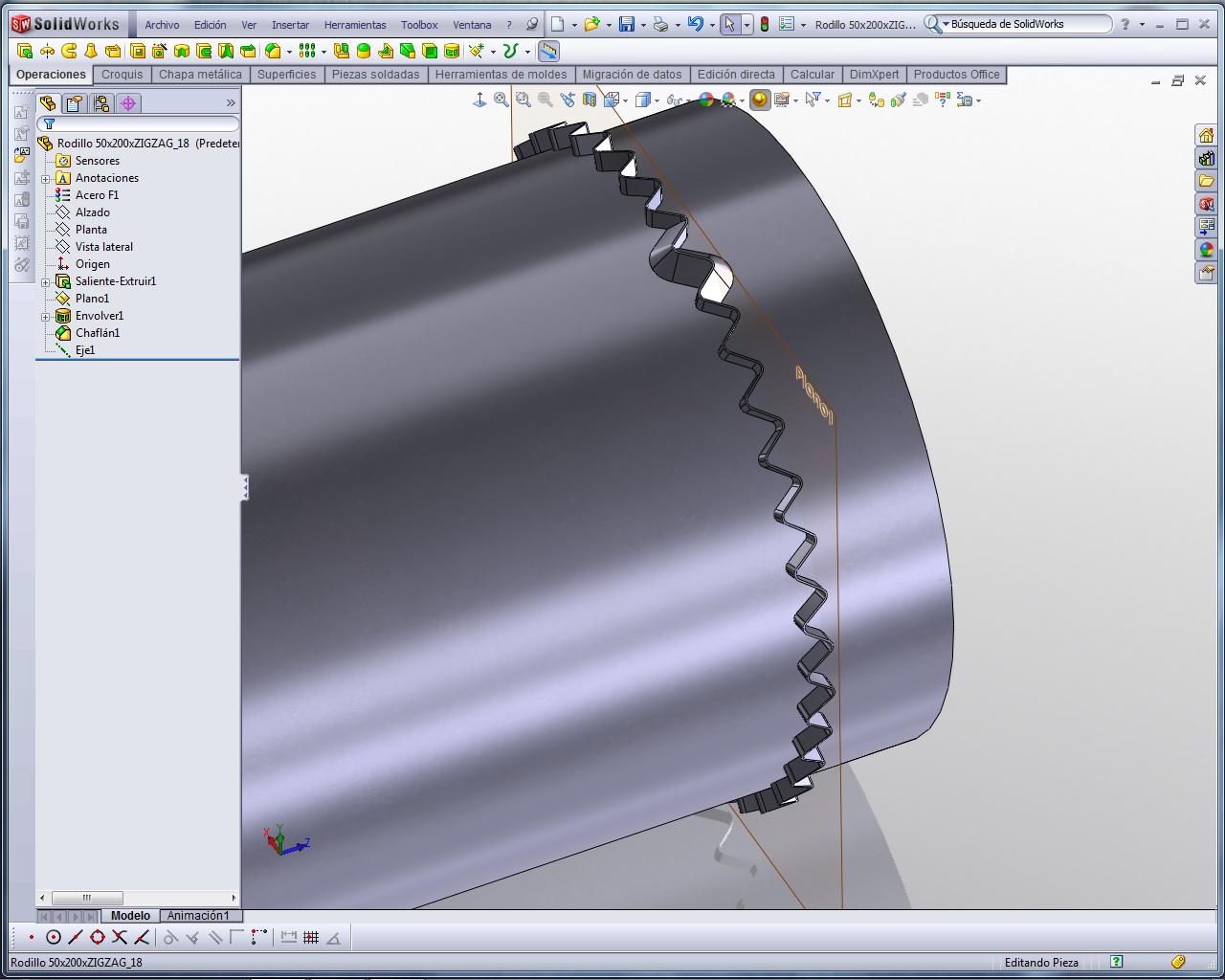

Hasta donde he llegado para aclarar un poco lo que quiero.
