Simplificar pieza importada en *.IGS

Mensaje por PabloSW »

Hola, me presento, me llamo Pablo y este es mi primer post.
Soy estudiante de ingeniería industrial y ahora mismo estoy realizando el proyecto fin de carrera.

Una de las partes del proyecto es investigar como se pueden importar piezas generadas desde un programa propio que tiene la universidad a SolidWorks.
La pieza creada la tengo en *.stl , *.igs , *.obj .

Hasta ahora la mejor opción es la *.igs , crea el sólido, pero no me reconoce ninguna operación. Con lo que me quedo con el "solido importado".

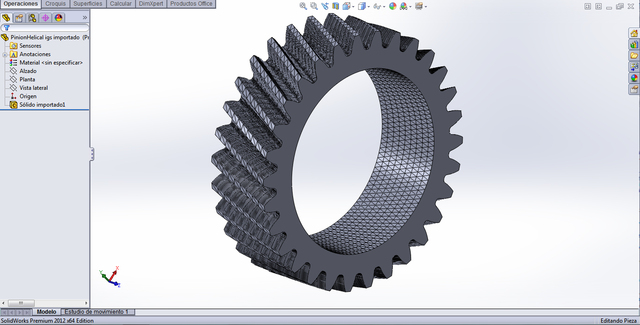

El problema lo tengo en que el solido tiene un montón de planos independientes por toda la parte exterior e interior del engranaje y no puedo trabajar bien con el.
Se que con el toolbox se pueden generar engranajes pero estos engranajes que intento importar no son genéricos, tienen pequeñas modificaciones en el perfil de diente.

Más adelante tengo que crear un ensamblaje de 2 engranajes helicoidales como éste y simularlos para sacar la tensión Von Misses.

Gracias por vuestra ayuda.

Imagen

Última edición por Ricardo el Dom Nov 20, 2016 12:17 am, editado 3 veces en total.
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Simplificar pieza importada en *.IGS

Mensaje por Ricardo »

Hola Pablo, bienvenido al foro.

PabloSW escribió:

no me reconoce ninguna operación. Con lo que me quedo con el "solido importado".

Eso es lo normal o sea no tienes otra alternativa.

Yo te diría que intentases tener tu pieza como stp ya que este formato da menos problemas que igs ya que igs trabaja con superficies y step con sólidos.

Si no es posible tener el stp y debes trabajar con iges puedes probar a seleccionar la pieza y coser superficies y ver si así se eliminan ese montón de planos independientes que tu dices y que en realidad son pequeñas superficies.

Ya nos dirás si funciona esto que te explico.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
PabloSW
Usuari@
Usuari@
Mensajes: 13
Registrado: Vie Oct 19, 2012 5:12 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Simplificar pieza importada en *.IGS

Mensaje por PabloSW »

Voy a probar a ver que tal. Cuando le doy a la operación coser superficies, tengo que selecionar todas esas pequeñas superficies, pero son alrededor de 36000, ¿sabeis alguna forma de seleccionar todas las pequeñas superficies de golpe?

Avatar de Usuario

Mondeo14
Webmaster
Webmaster
Mensajes: 10970
Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648
Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3511 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado: Desconectado

Re: Simplificar pieza importada en *.IGS

Mensaje por Mondeo14 »

Hola PabloSW, bienvenido a RinCAD, esperamos vete con frecuencia por aquí.

PabloSW escribió:

Cuando le doy a la operación coser superficies, tengo que seleccionar todas esas pequeñas superficies, pero son alrededor de 36000, ¿sabéis alguna forma de seleccionar todas las pequeñas superficies de golpe?

¿Has probado a seleccionar por ventana todas las superficies?, es decir, pinchas fuera de la pieza y sin soltar el botón te desplazas en diagonal creando un cuadro, en cuyo interior se queda completamente incluido el objeto.

PabloSW escribió:

La pieza creada la tengo en *.stl , *.igs , *.obj .

De estas tres opciones que comentas, la única que te es válida para crear un sólido en Solid Works es igs y si me permites un comentario, es una verdadera porquería. Stl es para litografías (busca en Internet lo que es, porque no sabría explicártelo) y obj es para programas de renderizado, no es información válida para crear sólidos.
En el futuro y si te dan la posibilidad de crear otro tipo de archivos, que sean stp, sat o x_t
Desconozco el programa desde el que has creado el engranaje, si no es muy antiguo tiene que poder exportar en cualquiera de estos formatos y si no lo hace, te recomiendo busques otro programa para generar el engranaje (tipo <<GearTrax>>) o en alguna página de fabricantes de engranajes.

PD: Te recomiendo que te leas el post de como colocar las imágenes en los post que hay en cualquier sección.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


Avatar de Usuario

Autor del Tema
PabloSW
Usuari@
Usuari@
Mensajes: 13
Registrado: Vie Oct 19, 2012 5:12 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Simplificar pieza importada en *.IGS

Mensaje por PabloSW »

He probado a seleccionar con ventana pero no se lo traga.
Intentaré que me pasen el archivo en alguno de los formatos que me habeis recomendado.

Cuando consiga una buena importación lo postearé.

gracias por los consejos!
