Simbolo diametro cuadrado

[alexis_baz]

Buenas

¿alguien me puede decir como insertar el simbolo de diametro cuadrado en autocad?

Un saludo y gracias por adelantado

[Mondeo14]

Hasta donde yo se, no conozco ningún símbolo de esas características, porque un cuadrado es un cuadrado y un diámetro es redondo. Diámetro cuadrado dudo mucho que exista.

Si te refieres al cuadrado atravesado por una linea inclinada a modo de diagonal, vamos, este ...

... olvídate, no existe, ni en Autocad, ni en ningún otro programa. Yo como mucho en Inventor tengo solo el cuadrado. Si, ya se que es algo muy normal que debería estar en los programas de CAD, pero ni se por que no esta, ni he sido capaz de localizarlo en ningún programa de CAD.

[Ricardo]

Hola.

Tal vez el símbolo que nos indica Mondeo del cuadrado atravesado por una linea inclinada no se encuentra en los programas de CAD porque creo que las normas han cambiado, ahora han eliminado la linea inclinada dejando solo el cuadrado y este si se encuentra en los programas de CAD.

Saludos.

[Mondeo14]

Pues sera eso y claro, los de la vieja norma nos perdemos un poco

[alexis_baz]

gracias mondeo y ricardo;

es exactamente lo que comenta ricardo. me puedes decir como insertarlo en la cota?

un saludo

[Ricardo]

Hola.

Como insertarlo en Autocad, no tengo ni idea, casi no conozco Autocad, hace muchos años que no lo uso y no tengo el programa para poder investigar.

Por si interesa, en SolidWorks, seleccionamos una cota y en la ventana de opciones de la cota que aparece a la izquierda en "texto de cota" tenemos símbolos, entre ellos este del cuadrado, para añadir a la dimensión de la cota.

Si ente apartado hacemos clik sobre "Más..." nos aparece una ventana con ciento de opciones con símbolos para añadir a la cota.

Saludos.

[Furlong]

en inventor s lo mismo, puedes meter tu el simbolo, supongo que catia tendra algo similar

[Mondeo14]

Como bien te dicen, en Inventor hay un símbolo determinado para poner el cuadrado. Pensaba que en código ASCII existía este código (hubiese jurado haberlo usado) y por mas que miro no lo veo. He mirado en Autocad y tampoco he sido capaz de encontrarlo. A ver si soy capaz de buscarlo y te lo comento, lo siento.

[rubio1978]

creo que lo que dice el compañero es que cuando modificas una cota empiezas con %%C y automáticamente sale el símbolo de diámetro, y que si hay alguna combinación para el símbolo de perfil cuadrado.
cierto? yo tampoco se y también me interesaría.
un saludo

[Mondeo14]

Hola Rubio1978, bienvenido a RinCAD, esperamos verte con frecuencia por aquí.

A ver, entenderle le hemos entendido desde el principio, lo que pasa es que NO existe ninguna combinación de teclas en Autocad que te de este símbolo:

Ni tan siquiera lo tiene como predeterminado, como puedes comprobar en las imágenes. La única manera de insertarlo (y solo el cuadrado), es con los caracteres que te da la opción "Otros":

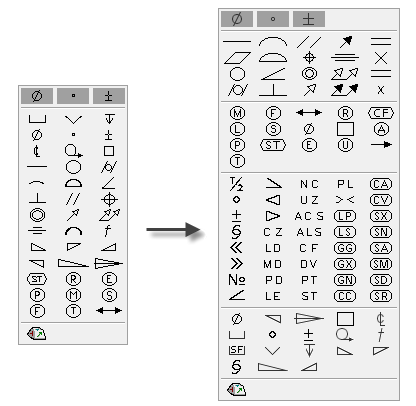

En otros programas, como por ejemplo Inventor, lo tiene en la tabla adicional de símbolos:

(La imagen de la derecha es de la versión hasta la 2015 y la de la izquierda es de la 2016)

[Fgs]

He mirado en la tabla de códigos ascii completa, y no existe. He pensado en algo más complejo, pero no he encontrado la forma. Los siento.

[NeoCimek]

Según la normativa, para el diámetro cuadrado, sólo hay que insertar un cuadrado, el otro es incorrecto, de ahí que no aparezca por ninguna parte.

Saludos.
