Seccion dentro de una vista

[hason123]

Buenas tardes a todos:

Queria saber si se puede hacer una seccion dentro de una vista, por ejemplo descubrir un taladro para acotarlo.

Espero haber explicado bien.
Gracias Un saludo

[Mondeo14]

Si, se llama "Superpuesta" y consiste en hacer un boceto en la vista que quieres (asegúrate de que este en la vista y no en la hoja, si no tendrás problemas) y dentro de ella una figura que esté cerrado, por medio de una spline, un círculo, un rectángulo o polígono. Cuando lo termines, sales, eliges "Superpuesta", seleccionas la vista con el boceto y luego seleccionas una de las opciones que tienes:

• Desde Punto, marcas en otra vista de que punto quieres que te haga el corte.

• En boceto (que nunca la he usado y no se muy bien de que va).

• En Agujero, en la que mostrando las líneas ocultas de esa parte de la pieza, le marcas en la línea y te hace las sección del agujero 8como la que yo he hecho).

• Pieza, que lo que hace es en un conjunto, corta la pieza que tu marques para ver la pieza que esta debajo.

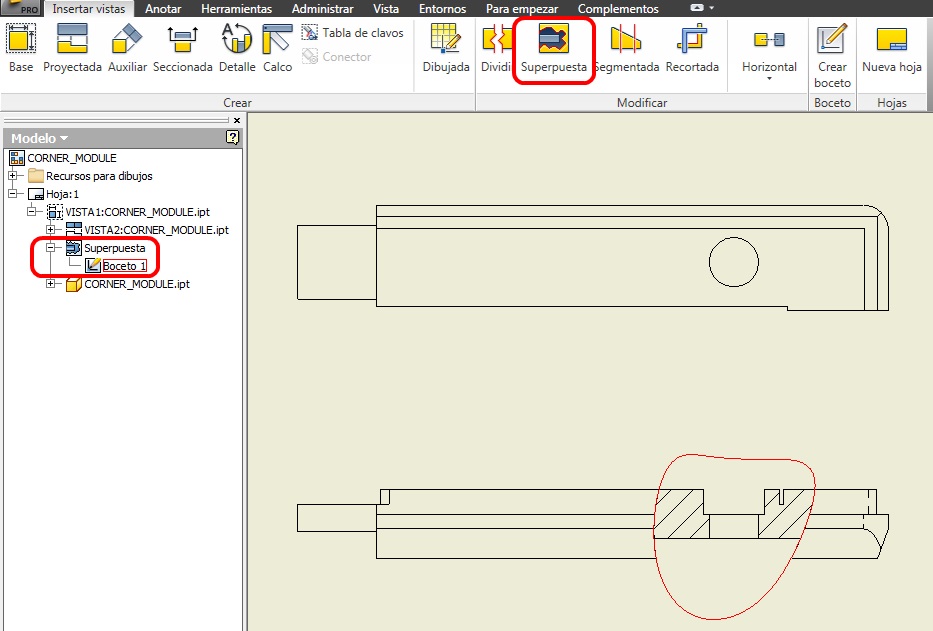

Mi ejemplo:

Te recomiendo consultes la ayuda, te dará muchas explicaciones.

[hason123]

Gracias.

Lo voy a probar y te comento.

Por cierto conozco la pieza del ejemplo es la parte de un palet de Rexrot

Un saludo
