Standar/Construction... imposible

Mensaje por Di Maria »

Hola a todos,

soy nuevo en el foro y también en esto del mundo del Catia así q, pues eso, vengo con dudas básicas pero q me están desesperando un poco...

El problema es q cuando creo un Sketch con el q luego voy a querer crear un Pad y unos agujeros en el Pad (por ejemplo), lo q intento es crear el perfil (cerrado) y además marcar los puntos (en el Sketch) en el q luego querré situar los taladros.

Si pongo los puntos como "standar" (el iconon de la paleta Sketch tools en amarillo), luego no aparecen en el Pad, por lo q no puedo colocar los taladros. Y si los pongo como "construction" (icono en azul), al salir del Sketch y darle al icono de Pad me dice q el Sketch tiene puntos definidos como STANDAR. Aquí es donde ya me empiezo a liar, porq los puntos los deje con el icono en azul, como el perfil cerrado con el q quiero crear el Pad. Y si no lo hago así luego no veo los puntos.

Me lío, sobre todo, porq en otros ejercicios he conseguido (no sé cómo) crear un Pad a partir de un Sketch con puntos marcados para taladros o para otras construcciones.

No sé si es una cosa de configuración o q es lo q pasa. Pero tengo esas 2 dudas:

  • Por q el mensaje de error dice q los puntos están en modo "standar" cuando los tengo con el icono en azul (construccion)?

  • Por q unas veces me deja marcar puntos para hacer luego taladros y otras no?

Gracias!

Avatar de Usuario

jaam_24
Maestr@
Maestr@
Mensajes: 3089
Registrado: Dom Jun 27, 2010 11:28 am
Temas: 162
Programa CAD o CAM: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1861 veces
Agradecimiento recibido: 2188 veces
Género:
Zodíaco:
Edad: 44
Estado: Desconectado

Re: Standar/Construction... imposible

Mensaje por jaam_24 »

Hola Di Maria,sobre lo que quieres hacer se puede, hay opciones para hacerlo pero te comento que en el comando Hole esta la opción de posicionar el agujero y si siguen algún patrón repetirlo.
Ahora si lo quieres es todo en un sketch cuando selecciones una operación en la casilla selection botón derecho y seleccionas go to profile definition de este modo podrás seleccionar en el sketch por partes pudiendo dejar en tu caso los puntos y así no darte error el pad.
Saludos. :53

Avatar de Usuario

Autor del Tema
Di Maria
En Prácticas
En Prácticas
Mensajes: 107
Registrado: Dom Sep 02, 2012 6:53 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Standar/Construction... imposible

Mensaje por Di Maria »

Muchas gracias Jamm!

Ahora sí me deja poner los puntos para los taladros directamente en el Sketch.

Lo q sigo sin comprender es cómo lo hice en el pasado en otros ejercicios sin necesidad de hacer lo de "go to profile definition"...

Edito...

No, ya no funciona. Al principio me ha funcionado, luego he deshecho el Pad porq quería añadir otro punto en el Sketch, y cuando he querido hacer lo mismo: Pad - Go to defined profile..., en vez de marcarme sólo el perfil exterior, me marca también los puntos, con lo q me vuelve a salir el mensaje de error.

Ya no puedo hacer el Pad como me has indicado. Es como si algo se cambiara sólo por deshacer el Pad para incluir otro punto...

Avatar de Usuario

jaam_24
Maestr@
Maestr@
Mensajes: 3089
Registrado: Dom Jun 27, 2010 11:28 am
Temas: 162
Programa CAD o CAM: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1861 veces
Agradecimiento recibido: 2188 veces
Género:
Zodíaco:
Edad: 44
Estado: Desconectado

Re: Standar/Construction... imposible

Mensaje por jaam_24 »

Di Maria escribió:

No, ya no funciona. Al principio me ha funcionado, luego he deshecho el Pad porq quería añadir otro punto en el Sketch, y cuando he querido hacer lo mismo: Pad - Go to defined profile..., en vez de marcarme sólo el perfil exterior, me marca también los puntos, con lo q me vuelve a salir el mensaje de error.

Hola, una vez tienes el pad hecho habiendo seleccionado la geometría de esta manera ya no tienes que deshacer nada, solo editas el sketch y añades lo que quieras siempre que no cortes la geometría del pad.
Ahora bien cuando tenemos un sketch que a la hora de hacer un pad o otra operación nos da error existe un comando llamado sketch Analysis que esta, dentro del entorno sketch en tools. Aquí podrás ver si los contornos están bien cerrados, si hay lineas que montan sobre otras,...Tendrás que revisar el sketch y ver donde esta el error.
Insisto que tener todo comprimido en un sketch no es muy bueno por esto, modificas cualquier cosa y todo esta linkado y se puede liar de tal forma que tengas que empezar de nuevo.
Yo aria un sketch para el pad y por ejemplo un sketch para los puntos (que sean agujeros iguales) si hay agujeros diferentes otro para cada tipo.Todo esto en el caso que los agujeros no sigan ningún patrón si no no haría falta ni crear puntos.
Una vez con los sketch de puntos haces un hole y con el seleccionado haces un user pattern dando el sketch de puntos te ara el agujero en todos los puntos.
Saludos y espero no haberte liado mas. :53

Avatar de Usuario

Autor del Tema
Di Maria
En Prácticas
En Prácticas
Mensajes: 107
Registrado: Dom Sep 02, 2012 6:53 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Standar/Construction... imposible

Mensaje por Di Maria »

Gracias Jamm, comprendo lo q dices, y haciendo diferentes Sketches sí q he podido hacer ya todo lo q quería.

Ahora me surgen varias dudas:

  • Leí en el libro de "Juanri" q era mejor meter todo en el mismo Sketch... Supongo q al final irá un poco en los gustos de cada uno, pero sí hay q reconocer q salvo q el Sketch sea muy complicado y muy denso, es más fácil ver todas las cosas en un mismo boceto.

  • Sigo sin comprender por q unas veces me deja y otras no. Y por q, por el simple hecho de deshacer el Pad, y añadir un solo punto más, q no está sobre ninguna línea ni debería dar complicaciones, me da problemas al intentar hacer de nuevo el Pad. Ya sea de forma directa pinchando sobre el Sketch, o haciendo lo de "go to profil definition"...

Me explico: imaginemos q hacemos un cuadrado en el Sketch del q luego querremos hacer un Pad, y dentro del cuadrado ponemos 3 puntos interiores (ninguno sobre una línea del cuadrado). Tanto el cuadrado como los puntos los dejo como elementos de construcción (icono en azul). El perfil del cuadrado bien cerrado, etc etc... Salgo del Sketch, doy a Pad y pincho en el Sketch sobre el árbol de construcción. Si no me ha dado problemas a la hora de salir del Sketch, me los da ahora, y me dice q hay puntos definidos como "standar" (ojo a esto, no de construcción) y q debería pasarlos a construcción para poder hacer el Pad. Al final, no me deja hacerlo.

Ok. Voy por el camino de "profile definition". Doy a Pad, y en vez de marcar el Sketch en el árbol, hago botón derecho sobre el perfil, doy a profile definition" y pincho sobre la línea del cuadrado en la pantalla 3D. Perfecto. Me hace el Pad y no me da problemas.

Me acuerdo de q me he olvidado un punto en el Sketch para otro taladro, y en vez de abrir el Sketch directamente (como me has explicado antes, pero aún soy muy novato... :)), deshago el Pad, abro el Sketch, incluyo otro punto de cosntrucción (también interior, no sobre una línea). Salgo del SKetch. Doy a Pad, hago lo de profile definition, marco la línea y... HORROR, ya no me deja marcar sólo la línea del cuadrado, al intentarlo me marca también los puntos interiores, con lo q me sale el mensaje de error anterior....

Q estoy haciendo mal? O q es lo q no comprendo? Perdón por la chapa pero es q es un poco desesperante...

Avatar de Usuario

jaam_24
Maestr@
Maestr@
Mensajes: 3089
Registrado: Dom Jun 27, 2010 11:28 am
Temas: 162
Programa CAD o CAM: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1861 veces
Agradecimiento recibido: 2188 veces
Género:
Zodíaco:
Edad: 44
Estado: Desconectado

Re: Standar/Construction... imposible

Mensaje por jaam_24 »

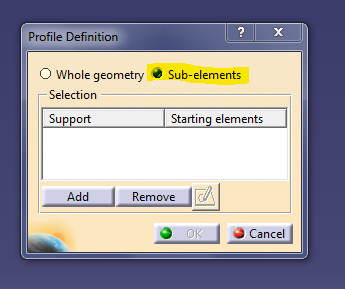

Hola, cuando el icono esta en azul es entandar no construcción. Por otro lado cuando clicas go to prrofile... se abre una ventana en la que hay dos opciones para seleccionar tienes que asegurarte de que esta donde te marco en la captura si no es como seleccionar el sketch entero.

Imagen

Saludos. :53

Última edición por Ricardo el Jue Dic 22, 2016 11:25 pm, editado 2 veces en total.
Avatar de Usuario

Autor del Tema
Di Maria
En Prácticas
En Prácticas
Mensajes: 107
Registrado: Dom Sep 02, 2012 6:53 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Standar/Construction... imposible

Mensaje por Di Maria »

Ahora sí!

Muchas gracias Jamm, parece que empieza a funcionar :)

No sé por qué unas veces da error y otras no, pero bueno, el caso es que con esas indicaciones que me has dado ya me voy apañando y he aprendido un par de cosas

Saludos!

Avatar de Usuario

gemangi
Especialista
Especialista
Mensajes: 238
Registrado: Lun Nov 30, 2009 7:22 pm
Temas: 13
Programa CAD o CAM: CATIA
Ubicación: Earth
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 58
Estado: Desconectado

Re: Standar/Construction... imposible

Mensaje por gemangi »

Saludos.

Tal vez te ocurrió que editaste el modo construcción/estándar y se quedó activo. Lo "malo" de ese comando es que si seleccionas una línea o un punto y activas ese icono para convertir la línea o el punto en construcción, lo siguiente que hagas, aunque sea un corner entre dos líneas estándar , será de construcción...

El comando pad, cuando lo terminas, se desactiva (a menos que lo inicies con doble clic, válido esto para casi todos los iconos de la interface de cualquier módulo) pero el comando estándar/construcción es un estado biestable que además ¡¡¡permanece en la memoria del sketch!!!

Pero me encanta la Catia... Sólo has de prestar atención. Y pasar más veces por aquí...

Saludos.

P.D Con este post he comprobado que el mensaje en inglés al intentar hace un pad de un perfil que contiene puntos es bastante claro. Es una excepción como supongo habrá más, pero sí he visto que los mensajes importantes no ayudan demasiado. Por eso el trabajo de chinos.

El verdadero fracaso es no intentarlo.

From W7 onto Intel(R) Core(TM) i7-4790K CPU @ 4.00 GHz // 16 Gb Ram // NVIDIA GeForce GTX 750 Ti // ASUS VE247H (x2) // SpacePilot // CadMouse

Avatar de Usuario

Autor del Tema
Di Maria
En Prácticas
En Prácticas
Mensajes: 107
Registrado: Dom Sep 02, 2012 6:53 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Standar/Construction... imposible

Mensaje por Di Maria »

Buenas Gamengi, encantado :49

La verdad es que con las indicaciones de Jaam resolví esa duda. Lo de "go to profile definition" me abrió las puertas del Catia, que por aquellos días (hace una semana, hehe) las veía cerradas con rastrillo y puente levadizo.

Catia es un programa muy completo que te da la posibilidad de diseñar yo creo que cualquier cosa que te propongas, incluso a través de varios caminos, para que cada uno se guíe por sus gustos y preferencias. Pero sí es verdad que muchas veces los mensajes de error o explicativos que aparecen en muchas operaciones son algo difíciles de comprender, no solo por la diferencia de idioma.

Así que, por ese lado, mucho ánimo y respeto por el trabajo en el que te has embarcado. Quién sabe? Tal vez un día te llame Dassault System para comprarte el trabajo y encargarte de traducir el programa... Exígeles un buen pellizco, que tal y como cobran las licencias... :69

Saludos!

Avatar de Usuario

gemangi
Especialista
Especialista
Mensajes: 238
Registrado: Lun Nov 30, 2009 7:22 pm
Temas: 13
Programa CAD o CAM: CATIA
Ubicación: Earth
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 58
Estado: Desconectado

Re: Standar/Construction... imposible

Mensaje por gemangi »

Saludos.

Hola Di Maria, el placer es mio.

Lo de Go to profile definition también lo descubrí tarde, después de mucho haber dibujado. Pero a pesar que es una buena opción, no estoy del todo de acuerdo en que es mejor tener todos los perfiles en un sólo sketch. Sobre todo si hemos de considerar la posibilidad de que otra persona recoja nuestro trabajo y lo continúe. Lo más fácil es que si lo encuentra poco divisible, lo edite desde el principio.

Es muy cierto eso que dices de los posible caminos a recorrer con la catia para llegar al mismo resultado final. En ocasiones es importante saber si el cliente recibirá el CAD y no quiere ver elementos innecesarios en el árbol. Aunque a veces depende de cuanto sabes... Estoy seguro que si tu no tienes experiencia con catia y recibes un trabajo de mi hermano (ElJuanri) o mio, verás diferencias enormes, pero válidos métodos igualmente.

Gracias por los ánimos. Me harán falta. Ojalá tengas razón y Dassault se fije en mi, porque además he aprendido mucho al intentar traducir indagando el qué de las cosas.

Espero verte mucho por aquí y ver tus progresos. Por mi parte decirte que cuentas con mi ayuda y sapiencia, que aunque poca es toda para compartir.

Saludos.

El verdadero fracaso es no intentarlo.

From W7 onto Intel(R) Core(TM) i7-4790K CPU @ 4.00 GHz // 16 Gb Ram // NVIDIA GeForce GTX 750 Ti // ASUS VE247H (x2) // SpacePilot // CadMouse

Avatar de Usuario

Autor del Tema
Di Maria
En Prácticas
En Prácticas
Mensajes: 107
Registrado: Dom Sep 02, 2012 6:53 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Standar/Construction... imposible

Mensaje por Di Maria »

Gracias Gemangi ;)

Es cierto lo de las preferencias de cada uno, supongo que al final, lo de incluir más o menos cosas en un solo Sketch sigue el mismo razonamiento, siempre dependiendo de para quién trabajemos y cuál sea el objetivo del asunto.

Con tu hermano he intercambiado algún mail preguntándole alguna duda hehe. Gracias por tu ayuda también. Espero ir progresando porque estoy descubriendo que este mundo del diseño en CAD me está gustando. Así que encantado de recibir consejos.

Saludos!
