Pegar figura

Un buen lugar donde debatir temas relacionados con este Soft.


Tema anteriorTema siguiente
Avatar de Usuario

Autor del Tema
devalver3
Oficial 3º
Oficial 3º
Mensajes: 569
Registrado: Mié Oct 05, 2011 6:40 pm
Temas: 12
Programa CAD o CAM: SOLID WORKS
Ubicación: lima
Agradecido : 5 veces
Agradecimiento recibido: 5 veces
Género:
Zodíaco:
Edad: 39
Estado: Desconectado

Pegar figura

Mensaje por devalver3 »

Hola..no se por qué, pero no quiere pegar, el procedimiento es este...estoy en autocad,selecciona el la figura a copiar y presiono Ctrl +C
-luego ingreso al Catia y dentro del Croquis presiono Ctrl+v y no funciona... alguna sujerencias?

Última edición por Mondeo14 el Mar Dic 27, 2016 7:05 pm, editado 1 vez en total.
Avatar de Usuario

archkazs
En Prácticas
En Prácticas
Mensajes: 159
Registrado: Mar Ene 10, 2012 7:03 pm
Temas: 12
Programa CAD o CAM: SOLID WORKS
Agradecido : 6 veces
Agradecimiento recibido: 63 veces
Género:
Estado: Desconectado

Re: Pegar figura

Mensaje por archkazs »

no estoy muy seguro de que se puedan copiar y pegar sketch de autocad en catia....si es un dibujo muy complejo para volver a realizarlo en catia, creo q puedes guardalor como .dwg y abrirlo con catia y luego modificarlo alli...

Avatar de Usuario

Autor del Tema
devalver3
Oficial 3º
Oficial 3º
Mensajes: 569
Registrado: Mié Oct 05, 2011 6:40 pm
Temas: 12
Programa CAD o CAM: SOLID WORKS
Ubicación: lima
Agradecido : 5 veces
Agradecimiento recibido: 5 veces
Género:
Zodíaco:
Edad: 39
Estado: Desconectado

Re: Pegar figura

Mensaje por devalver3 »

pero en el trascurso del modelado,tengo muchos perfiles complejos y no estandares... osea si tengo que hacer un modelado con 30 perfiles distintos ,necesito 30 anchivos conn cada uno de esos perfiles?,hay una forma de hacerlo como en solidworks e inventor donde solo copias y pegas.?

Avatar de Usuario

jaam_24
Maestr@
Maestr@
Mensajes: 3089
Registrado: Dom Jun 27, 2010 11:28 am
Temas: 162
Programa CAD o CAM: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1861 veces
Agradecimiento recibido: 2188 veces
Género:
Zodíaco:
Edad: 44
Estado: Desconectado

Re: Pegar figura

Mensaje por jaam_24 »

Hola devalver3, guarda como DXF tu perfil y cuando lo abras en catia ya puedes copiar y pegar en un body o geometrical de una part.
Yo lo uso mucho para hacer textos para grabar en piezas.
Saludos. :53

Avatar de Usuario

Autor del Tema
devalver3
Oficial 3º
Oficial 3º
Mensajes: 569
Registrado: Mié Oct 05, 2011 6:40 pm
Temas: 12
Programa CAD o CAM: SOLID WORKS
Ubicación: lima
Agradecido : 5 veces
Agradecimiento recibido: 5 veces
Género:
Zodíaco:
Edad: 39
Estado: Desconectado

Re: Pegar figura

Mensaje por devalver3 »

ya tengo mi perfil creado en formato dxf, luego como lo habro en catia jaam?

Avatar de Usuario

Autor del Tema
devalver3
Oficial 3º
Oficial 3º
Mensajes: 569
Registrado: Mié Oct 05, 2011 6:40 pm
Temas: 12
Programa CAD o CAM: SOLID WORKS
Ubicación: lima
Agradecido : 5 veces
Agradecimiento recibido: 5 veces
Género:
Zodíaco:
Edad: 39
Estado: Desconectado

Re: Pegar figura

Mensaje por devalver3 »

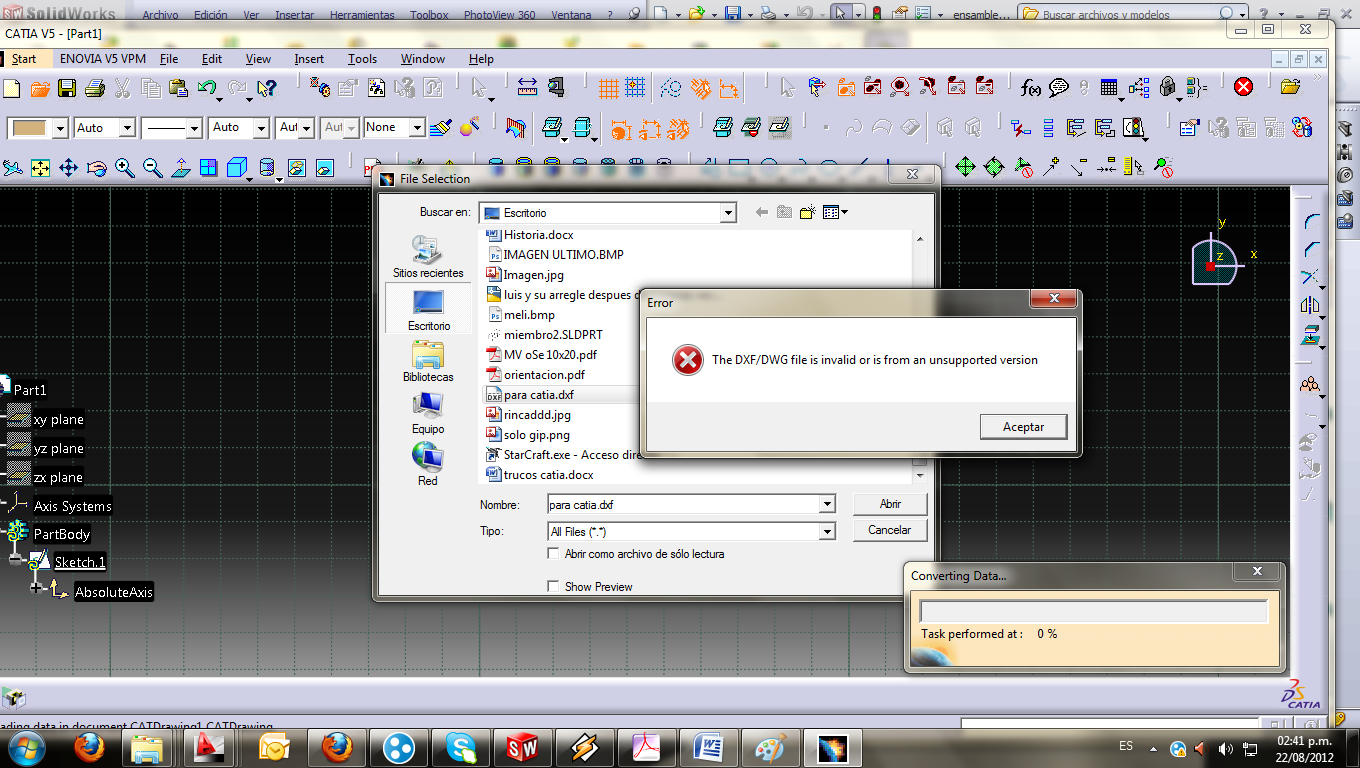

jamm me sale esto.... estoy tratando de abrir el dxf con el catia pero esto sucede... me podrias explicar como es tu metodo...

Imagen

Última edición por Mondeo14 el Mar Dic 27, 2016 7:05 pm, editado 1 vez en total.
Avatar de Usuario

luna
Oficial 3º
Oficial 3º
Mensajes: 776
Registrado: Mar Ago 09, 2011 4:58 pm
Temas: 21
Programa CAD o CAM: CATIA
Agradecido : 152 veces
Agradecimiento recibido: 360 veces
Género:
Estado: Desconectado

Re: Pegar figura

Mensaje por luna »

Supongo que cuando aceptes el aviso ó advertencia empezará a funcionar el Converting Data. Cuando termine lo seleccionas todo y ello lo podrás pegar en un plano determinado en el módulo Sketch. Digo supongo porque no tengo medios para probarlo. Un saludo.

Avatar de Usuario

Autor del Tema
devalver3
Oficial 3º
Oficial 3º
Mensajes: 569
Registrado: Mié Oct 05, 2011 6:40 pm
Temas: 12
Programa CAD o CAM: SOLID WORKS
Ubicación: lima
Agradecido : 5 veces
Agradecimiento recibido: 5 veces
Género:
Zodíaco:
Edad: 39
Estado: Desconectado

Re: Pegar figura

Mensaje por devalver3 »

no , no convierte nada solo hago url en aceptar,y se cierra esa ventana y no convierte, ni antes de aceptar, ni despues de aceptar,es mas ni esperando a aque convierta primero y despues aceptar.....

Avatar de Usuario

jaam_24
Maestr@
Maestr@
Mensajes: 3089
Registrado: Dom Jun 27, 2010 11:28 am
Temas: 162
Programa CAD o CAM: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1861 veces
Agradecimiento recibido: 2188 veces
Género:
Zodíaco:
Edad: 44
Estado: Desconectado

Re: Pegar figura

Mensaje por jaam_24 »

Hola devalver3, yo con un archivo de Autocad no lo puedo probar por que no lo tengo,pero tengo programas que los utilizo para sacar vectores guardando como DXF y Catia lo abre sin mas.

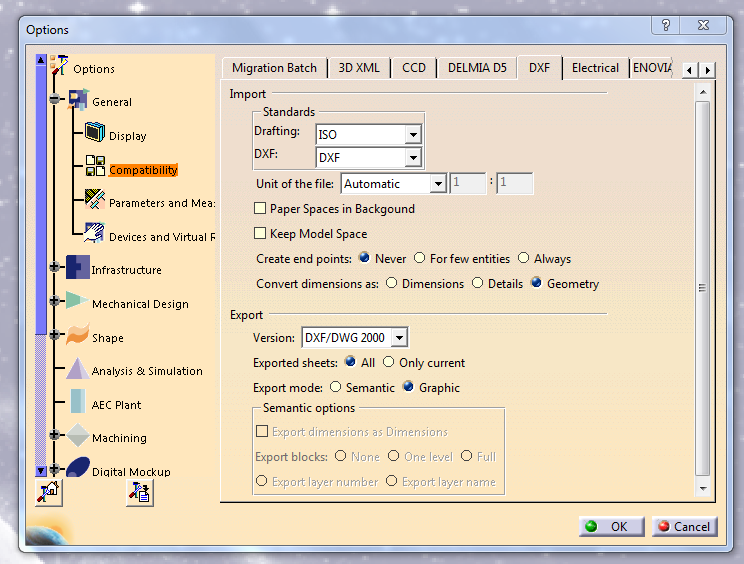

Te paso una captura de las opciones no sea que tengas algo diferente.
La dirección es Tools, Optons, Compatibility, Dxf.

Imagen
Saludos. :53

Última edición por Ricardo el Jue Dic 22, 2016 11:32 pm, editado 1 vez en total.
Avatar de Usuario

Autor del Tema
devalver3
Oficial 3º
Oficial 3º
Mensajes: 569
Registrado: Mié Oct 05, 2011 6:40 pm
Temas: 12
Programa CAD o CAM: SOLID WORKS
Ubicación: lima
Agradecido : 5 veces
Agradecimiento recibido: 5 veces
Género:
Zodíaco:
Edad: 39
Estado: Desconectado

Re: Pegar figura

Mensaje por devalver3 »

gracias jamn.creo que mi problema era que mi dxf estaba en otra version,pero aun sigo preguntandome esa es la unica forma de pegar croquis de otros programas? alguien sabra otra?

Tema anteriorTema siguiente
