Pad hasta superficie

Mensaje por Neo »

Muy buenas, hace poco que estoy con Catia y recientemente haciendo unos ejercicios me salen algunas dudas,

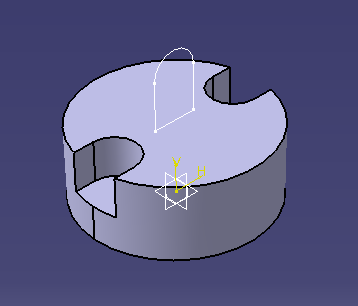

éste ejercicio consiste en un Pad sobre una base cilíndrica como la de la imagen:

ImagenImagen

Cuando hago el sketck intento decirle que "up to surface", pero como la superficie no llega a coincidir no me deja hacer la operación, quería saber la manera correcta si es que la hay de hacerlo sin otro corte que "arregle" la cara.

Muchas gracias de antemano.

Última edición por Ricardo el Jue Dic 22, 2016 11:36 pm, editado 3 veces en total.
Avatar de Usuario

jaam_24
Maestr@
Maestr@
Mensajes: 3089
Registrado: Dom Jun 27, 2010 11:28 am
Temas: 162
Programa CAD o CAM: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1861 veces
Agradecimiento recibido: 2188 veces
Género:
Zodíaco:
Edad: 44
Estado: Desconectado

Re: Duda rápida: Pad hasta superficie

Mensaje por jaam_24 »

Hola Neo, yo primero decirte que plantearía el sketch en otra posición. Porque como comentas el scetch tiene que interseccionar con la superficie y no es el caso, así que puedes hacer una superficie y hacer el sketch hasta superficie, pero ya tienes que hacer una superficie o hacerlo en la base y redondear con dos operaciones estaría listo.

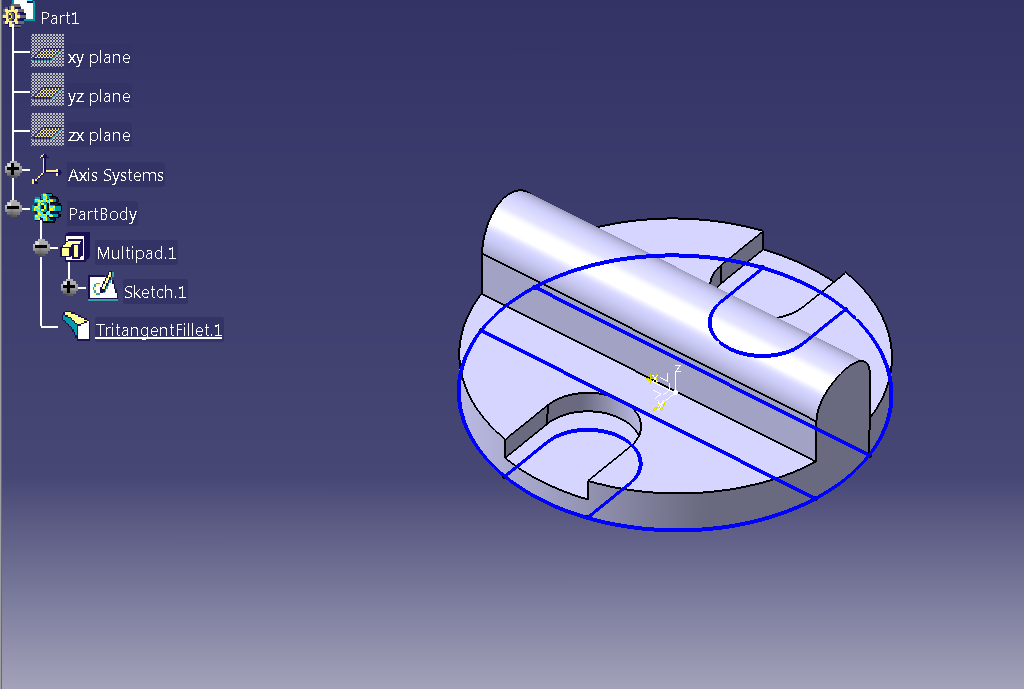

Dejo captura.
Imagen
Saludos. :53

Última edición por Ricardo el Jue Dic 22, 2016 11:36 pm, editado 1 vez en total.
Avatar de Usuario

archkazs
En Prácticas
En Prácticas
Mensajes: 159
Registrado: Mar Ene 10, 2012 7:03 pm
Temas: 12
Programa CAD o CAM: SOLID WORKS
Agradecido : 6 veces
Agradecimiento recibido: 63 veces
Género:
Estado: Desconectado

Re: Duda rápida: Pad hasta superficie

Mensaje por archkazs »

Buenas, no estoy seguro si se puede hacer pad hasta... en este caso. Yo plantearia la pieza de otra forma

1) haz un cilindro incluyendo el nervio

2) resta 2 secciones (una a cada lado del nervio)

3) rendondea el nervio

4) resta las secciones que faltan

Avatar de Usuario

rramosf
Usuari@
Usuari@
Mensajes: 9
Registrado: Sab Ago 04, 2012 5:39 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Duda rápida: Pad hasta superficie

Mensaje por rramosf »

Dom Ago 05, 2012 14:59 - Neo escribió:

Muy buenas, hace poco que estoy con Catia y recientemente haciendo unos ejercicios me salen algunas dudas,
éste ejercicio consiste en un Pad sobre una base cilíndrica como la de la imagen:

Cuando hago el sketck intento decirle que "up to surface", pero como la superficie no llega a coincidir no me deja hacer la operación, quería saber la manera correcta si es que la hay de hacerlo sin otro corte que "arregle" la cara.

Muchas gracias de antemano.

También le puedes poner hasta el plano y seleccionar el contorno cilíndrico

Avatar de Usuario

Mondeo14
Webmaster
Webmaster
Mensajes: 10968
Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648
Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3512 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado: Conectado

Re: Duda rápida: Pad hasta superficie

Mensaje por Mondeo14 »

Me temo que eso será "Hasta cara" y no hasta plano. Un plano es una superficie plana, si no me equivoco.

Un saludo

Nos leemos, Mondi
