Acotación por coordenadas

Mensaje por Chakal24 »

Hola a todos!

Me estoy iniciando en Catia y me ha surgido una duda a la hora de acotar:¿Es posible acotar una pieza con las coodenadas de cada uno de sus elementos? A ver si consigo explicarme: lo que busco es marcar cada arista o punto del dibujo con su coordenada, tomando un origen de coordenadas común para toda la pieza.

Si no se entiende podria subir una foto de lo que busco.

Un saludo y espero seguir aprendiendo con vosotros.

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2818 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: Acotación por coordenadas

Mensaje por Ricardo »

Hola Chakal24, veo que es tu primer mensaje así es que bienvenido al foro.

Creo entender lo que pides pero para mas seguridad si puedes manda esa foto que dices.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
Chakal24
Usuari@
Usuari@
Mensajes: 3
Registrado: Lun Jul 23, 2012 4:27 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Acotación por coordenadas

Mensaje por Chakal24 »

Muchas gracias por la bienvenida,Ricardo.

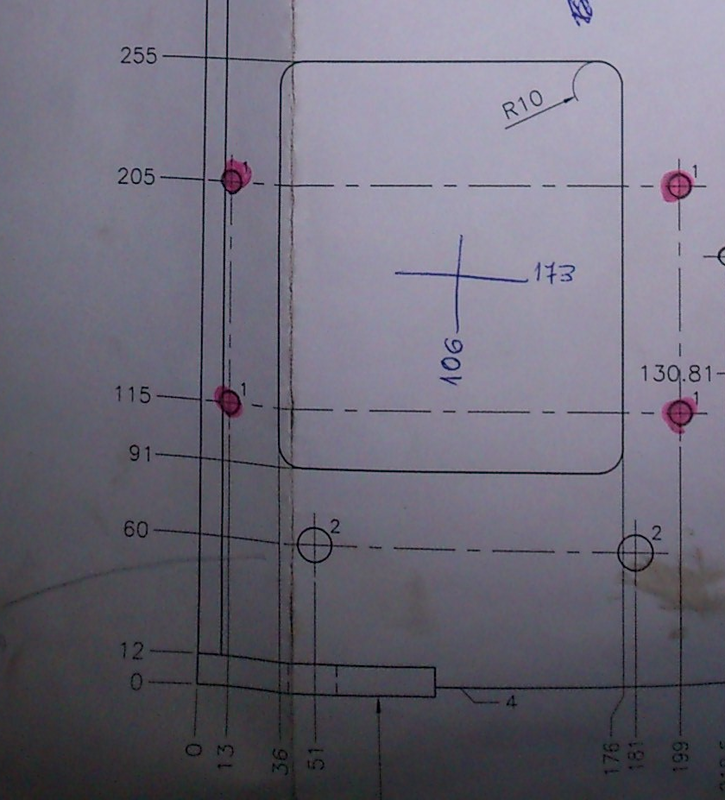

Aquí dejo una foto de lo que intento hacer. Espero que se entienda.

Imagen

Muchas gracias!

Última edición por Mondeo14 el Vie Dic 09, 2016 6:16 pm, editado 1 vez en total.
Avatar de Usuario

luna
Oficial 3º
Oficial 3º
Mensajes: 776
Registrado: Mar Ago 09, 2011 4:58 pm
Temas: 21
Programa CAD o CAM: CATIA
Agradecido : 152 veces
Agradecimiento recibido: 360 veces
Género:
Estado: Desconectado

Re: Acotación por coordenadas

Mensaje por luna »

Hola Chakal24: En el módulo sketch selecciona un plano donde desees dibujar. Dibuja los contornos o figuras que estimes oportuno. Por un lado puedes dar a cada trazo su medida correspondiente y por último contesto a tu pregunta pues debes acotar las distancias de esos elementos con respecto a los ejes horizontal y ventical. Cuando lo tengas observarás que el dibujo se colorea en verde y ello indica que lo tienes bien acotado.
Las líneas en blanco no están acotadas y si se ponen moradas es que tenemos acotaciones repetidas o innecesarias. Esto un poco de prisa y corriendo. Un saludo.

Avatar de Usuario

Autor del Tema
Chakal24
Usuari@
Usuari@
Mensajes: 3
Registrado: Lun Jul 23, 2012 4:27 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Acotación por coordenadas

Mensaje por Chakal24 »

Muchas gracias,luna, pero no es eso a lo que me refiero. Yo quiero,una vez hecha la pieza, a la hora de hacer el plano en el módulo Drafting, ¿cómo puedo conseguir acotarlo de esta forma?

De todas formas, muchas gracias por la respuesta.

Un saludo

Avatar de Usuario

archkazs
En Prácticas
En Prácticas
Mensajes: 159
Registrado: Mar Ene 10, 2012 7:03 pm
Temas: 12
Programa CAD o CAM: SOLID WORKS
Agradecido : 6 veces
Agradecimiento recibido: 63 veces
Género:
Estado: Desconectado

Re: Acotación por coordenadas

Mensaje por archkazs »

puedes dibujar un punto en el plano, que sea el punto central o lo que tu quieras y acotar con referencia a ese punto....

Avatar de Usuario

luna
Oficial 3º
Oficial 3º
Mensajes: 776
Registrado: Mar Ago 09, 2011 4:58 pm
Temas: 21
Programa CAD o CAM: CATIA
Agradecido : 152 veces
Agradecimiento recibido: 360 veces
Género:
Estado: Desconectado

Re: Acotación por coordenadas

Mensaje por luna »

Despues de recompensar con un puntito a archkazs (y con su permiso) paso a desarrollar más detenidamente su respuesta. En las vistas proyectadas sobre un Drawing al activarlas con doble clik o Activate View nos aparecen dos flechitas azules correspondientes a los ejes vertical y horizontal. En el punto de confluencia de ambas es donde se puede dibujar manualmente el punto por conincidir con el punto 0,0,0 de coordenadas del sketch. Un saludo.

Avatar de Usuario

jose
Novat@
Novat@
Mensajes: 63
Registrado: Lun May 09, 2011 9:51 am
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Acotación por coordenadas

Mensaje por jose »

Lun Jul 30, 2012 15:34 - Chakal24 escribió:

Muchas gracias por la bienvenida,Ricardo.

Aquí dejo una foto de lo que intento hacer. Espero que se entienda.

..................................

Muchas gracias!

Hola.eso es fácil de hacer. solo tienes que seleccionar en el drawing en la barra de acotación, acotar por coordenadas, seleccionas la linea o punto de partida, vertical u horizontal, y veras que va saliendo solo, linea o punto que picas, linea o punto que te coordena. solo has de experimentarlo un poquitin. este tipo de acotación es muy frecuente en catia sobre todo si se trabaja en temas de automoción, es casi obligado debido a que los controles numéricos hoy en día, mecanizan en base a coordenadas :68

un saludo :19
