Hola a todos.
Estoy intentado acotar un radio y no soy capaz, lo he intentado de todas las formas que se, pero no soy capaz, os dejo los archivos para que lo mireis mejor.
NOTA INFORMATIVA
Saludos
Hola a todos.
Estoy intentado acotar un radio y no soy capaz, lo he intentado de todas las formas que se, pero no soy capaz, os dejo los archivos para que lo mireis mejor.
Saludos
La vida es aquello que te va sucediendo mientras tú te empeñas en hacer otros planes-
https://artuenry.blogspot.com.es/
Donde todos piensan igual nadie piensa mucho.
Una pregunta Artuenry, ¿tu serías capaz de acotarme el diámetro de un cono?. Si, ya se lo que estas pensando, si el mayor o el menor, pero es para que pienses que es lo que quieres acotar. Si tu esa pieza la apoyas en un cono, evidentemente el radio que ha de tener, no es un radio, ya que la cara inclinada de un cono es al que te hace esa forma. Eso no es posible acotarlo, si lo cortas con un cilindro si que lo puedes acotar. Con un cono no hay radio posible.
Y entonces, ¿cómo se acota?, o lo haces por CAM o haces una parte plana donde vaya puesta esa "Mirilla".
Un saludo
Nos leemos, Mondi
Procesador: CPU Intel i7 4820k│Disco Duro: SSD 500 GB y 2 TB│Memoria RAM: 24 GB-DDR3 667 MHz│Tarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5│
Gracias Mondi, llevas toda la razon, ¿con CAM se acotaria de otra manera?
saludos
La vida es aquello que te va sucediendo mientras tú te empeñas en hacer otros planes-
https://artuenry.blogspot.com.es/
Donde todos piensan igual nadie piensa mucho.
No es que tenga razón, es que es una revolución con corte de un cono y el resultado no es un radio, es una especie de elipse, hipérbola o como le quieras llamar.
artuenry escribió:¿con CAM se acotaría de otra manera?
Nunca se puede acotar, simplemente se le indica con una nota "Mecanizar por CAM" o lo que tu quieras especificar.
Un saludo
Nos leemos, Mondi
Procesador: CPU Intel i7 4820k│Disco Duro: SSD 500 GB y 2 TB│Memoria RAM: 24 GB-DDR3 667 MHz│Tarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5│
Gracias Mondi, el mundillo de hacer los planos se las trae, es mas complejo de lo que parece y muy importante.
Gracias de nuevo por estar siempre, siempre.
punto
Saludos
La vida es aquello que te va sucediendo mientras tú te empeñas en hacer otros planes-
https://artuenry.blogspot.com.es/
Donde todos piensan igual nadie piensa mucho.
No te creas, al final es muy sencillo, pero claro, si lo sabes.
De todas formas ya lo he dicho mil veces, todo lo que os pueda ayudar, contar con ello.
Un saludo
Nos leemos, Mondi
Procesador: CPU Intel i7 4820k│Disco Duro: SSD 500 GB y 2 TB│Memoria RAM: 24 GB-DDR3 667 MHz│Tarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5│
El tener que desplazarte para trabajar durante media hora hace que mi cabeza no pare de pensar una y otra vez. Hoy cuando he vuelto a casa de mi jornada laboral, no se por que me he acordado de este problema que tenías y de la respuesta que te di. No es que me haya equivocado (ni mucho menos, ya has visto que no se puede acotar el radio), pero he estado pensando como debo de hacer para dibujar esta pieza. Claro, para mecanizarla no hay problema, pero es que primero hay que diseñarla para poder mecanizarla.

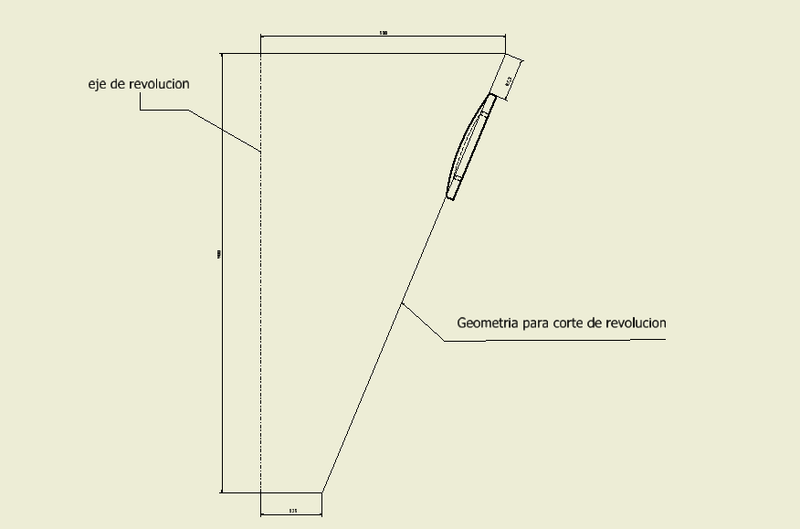

Conclusión, no se puede acotar el radio, pero si el cono que hay que utilizar a la hora de dibujar esta pieza. Puedes incorporar en el plano el mismo boceto que has usado para cortar la forma en esta pieza. Lo acotas completamente (ø mayor, ø menor, longitud y posición con respecto a tu pieza) y luego le añades un texto al ese "cono", indicando que es la geometría para poder hacer el corte.
A ver si me he explicado medianamente bien (a estas horas es lo que pasa) y en caso contrario, trato de hacerte un dibujo.
Un saludo
Nos leemos, Mondi
Procesador: CPU Intel i7 4820k│Disco Duro: SSD 500 GB y 2 TB│Memoria RAM: 24 GB-DDR3 667 MHz│Tarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5│
Buena idea, creo que así no hay duda de como fabricarlo.
Una pregunta, la norma permite este tipo de acotación, por llamarlo de alguna manera.
te lo dedica mi hijo Arturo de 6 años que siempre que te ve dice: papa a que ese es Mondeo jo cuantas estrellas y puntos verdes tiene ¿a que es el mejor, verdad papa?
y yo le digo pues si, el me ayuda mucho.
Saludos
La vida es aquello que te va sucediendo mientras tú te empeñas en hacer otros planes-
https://artuenry.blogspot.com.es/
Donde todos piensan igual nadie piensa mucho.
artuenry escribió:la norma permite este tipo de acotación, por llamarlo de alguna manera.
Una pregunta Artuenri , ¿la pieza abría que construirla o presentar el plano a un concurso de Normas?
Yo cambiaría tu pregunta por otra mejor, ¿cual es la norma para acotar este tipo de "construcciones"?. Si vieras los planos que yo veo al cabo del tiempo, te reirías de las Normas. En estos momentos estamos haciendo unos útiles para soldar unas piezas del automóvil y cada vez que veo un plano, tienen una "Norma" distinta. Y cotas, las justitas, diámetros de agujeros, tolerancias de posición y poco mas. De las dimensiones generales, nada de nada, por la sencilla razón de que la pieza es de estampación y en algún lugar pondrá que la geometría válida es el 3D.
Otra cosa mas, un plano de una pieza lleno de acotaciones con tolerancias estrechas, tolerancias de posición, acabados superficiales, anotaciones de aristas .... es el doble de caro de fabricar la pieza, que si solo le pones lo que necesitas. Si tienes un agujero para pasar un tornillo y le pones por ejemplo H11 como tolerancia, el que te presupueste la pieza ya te va a subir el precio por cada "tolerancia" que vea (y eso que es para un tornillo). Una pieza de una automóvil le pasa algo parecido, hay muchos agujeros que solo son para el proceso de fabricación y no valen para el de montaje sencillamente porque no va nada en esa zona.
Otra forma de acotar esta pieza sería en el plano de conjunto acotar donde debe de ir y el que fabrique el conjunto, que se preocupe de soldarla. Date cuenta que cuando pliegues el cono, puede que no te quede muy "redondo" y si mecanizas la pieza con la forma teórica, pues tal vez ajustaría mal.
Pero bueno, lo importante es hacer el trabajo, luego ya nos preocuparemos de las normas . Tantas cosas no están dentro de Norma ...
