¿Como acotar una recta con una tangente?

[Music224]

Hola a todos, ya estoy otra vez preguntando.

Se trata de acotar en la lámina de dibujo, el extremo de una pieza o sea una recta, con el radio exterior del otro extremo, o sea la tangente al radio perpendicular a una recta.

Lo he intentado de varias formas, pero no lo consigo.
me acota el centro del radio, o bien el lugar donde termina la parte curva.

En fin agradecere cualquier comentario.

Saludos.

[Mondeo14]

Ya sabes Music, "una imagen vale mas que mil palabras".
Es que hoy tengo el día espeso y no te acabo de entender

[Music224]

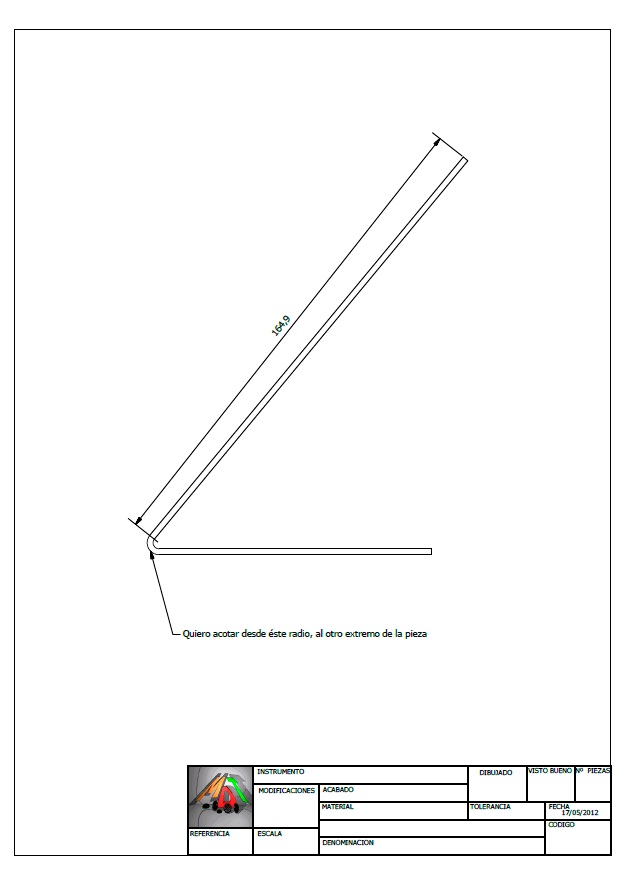

Bueno,esto es lo que quiero hacer.

[Mondeo14]

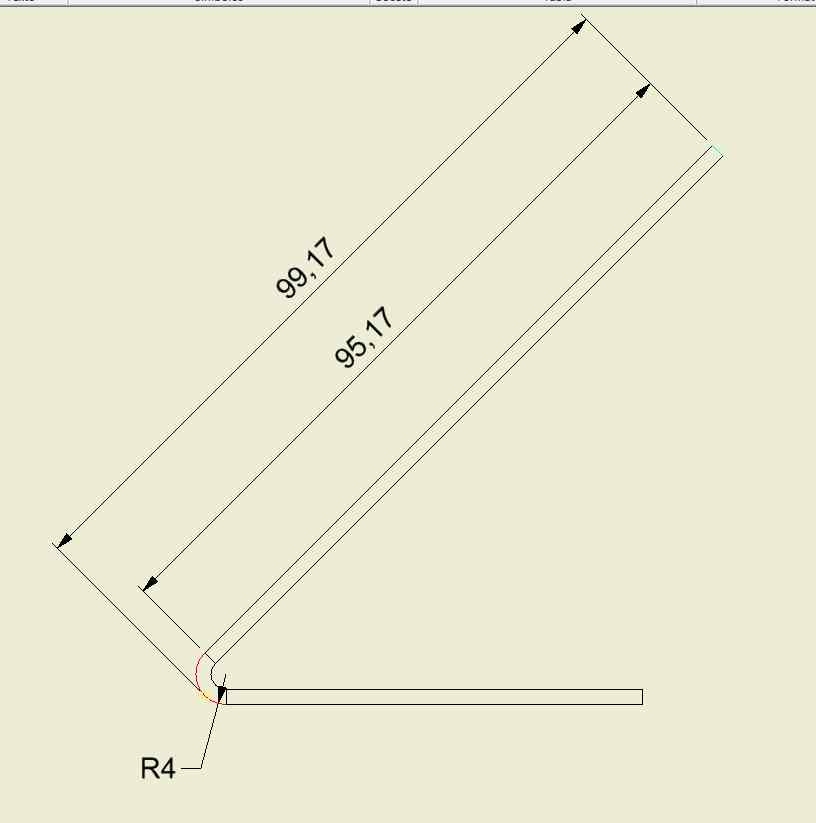

Mas o menos era lo que pensaba que querías, pero quería asegurarme. Es mas, a ver si es la cota que te pongo en la imagen, la de encima:

Si es así haz lo siguiente:

1. Toma el comando Cota.

2. Dirígete al extremo opuesto al arco a acotar y lo seleccionas (la entidad, no un punto).

3. Ahora te diriges al arco y te posicionas sobre el, pero no marques nada, muévete hasta que te salga una especie de círculo con una línea encima (no puedo ponerte una imagen, porque no sale en la pantalla al imprimirla).

4. Cuando te salga este símbolo que te comento (te sale el círculito amarillo que puedes ver en mi imagen), le clicas con el ratón y te sale la cota que tu quieres.

Pruebalo y si tienes algún problema, me lo comentas. Te aviso que al principio cuesta un poco pillarle el punto, pero si lo haces con cuidado y despacio, luego ya lo harás con soltura.

[Music224]

Excelente!!

Todo correto, me funciona perfectamente, quizá cuesta un poco al principio, pero se le coje el "tranquillo" rapidamente.

Muchas gracias!

[artuenry]

Gracias, Mondi.

Punto

Saludos

[Mondeo14]

De nada muchachos, ya sabéis que trato de compartir con vosotros todo lo que se o por lo menos conozco a mi manera. No será la mas adecuada, pero si funciona, para adelante.

[Ricardo]

Hola.

Yo no voy a opinar de como acotar (me parece perfecta la solución que nos ha dado Mondi), pero si opino que esa cota no es muy normal.

En mi opinión seria más normal acotar las dos partes rectas y el radio del redondeo.

Calcularía el desarrollo y lo pondría en una nota.

Saludos.

[Mondeo14]

Yo tampoco digo que sea normal o no, pero si lo piensas bien es la única que podemos medir con un calibre. Las partes planas siempre son las teóricas y esta es mas real. También hay que decir que siempre en plegados de chapa, todo depende del plegado que hagamos y con la herramienta que lo hagamos.
Han preguntado como obtener esta cota en Inventor con un ejemplo de una chapa plegada, pero imagínate que es un triángulo redondeado.

[JOANM]

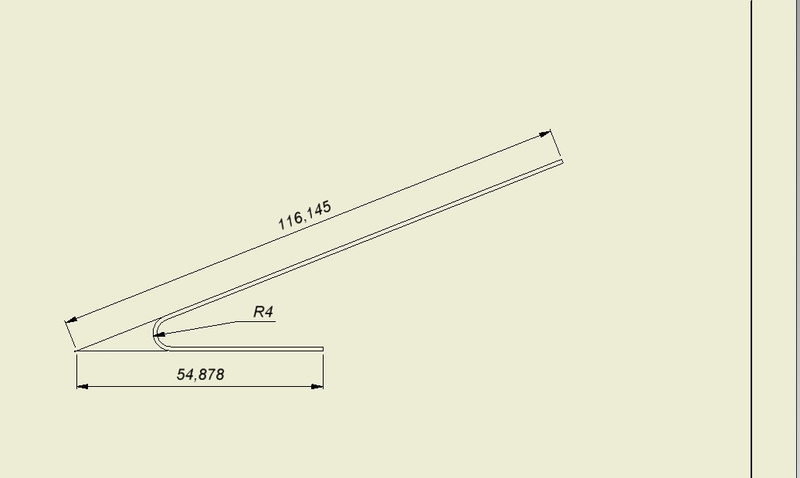

También lo podemos acotar así no? ya me diréis si es correcto:

Lo he aprendido de nuestro compañero Francisco de cadmech3d, mediante la opción intersección clicando botón derecho al acotar.

[Mondeo14]

Si, perfectamente, aunque esa cota nunca la podremos medir con el calibre

Por cierto Joanm, esa manera de acotar te sirve para ese caso, pero también se puede usar para acotar tal y como lo preguntaba (y yo contesté) Music en <<ESTE POST>>

[asfede]

Una consulta respecto a este tema de acotado.
En un boceto como hago para acotar una recta con una tangente?. En la actualidad estoy referenciando un punto sobre la tangente y luego acoto. Existe otro modo?. Gracias

[Music224]

Hola a todos,

Bueno respondiendo a Ricardo sobre la posible utilidad de la cota. Ciertamente que a mi hace un tiempo raramente se me hubiera ocurrido acotar de semejante manera, pero desde que estoy en la oficina técnica de una planchistería, este tipo de cotas empiezan a tomar sentido.
Por ejemplo, tal como dice Mondeo, la cota de que hablamos, va muy bien para controlar la pieza una vez doblada por el operario que maneja la plegadora.
La cuestión es ofrecer la máxima información para agilizar el proceso de fabricación.

En ése sentido también es muy útil, y se usa mucho, el tipo de acotación que comenta joanm que es utilizando la opción de intersección. Este tipo de información sirve para el programa de plegado en las plegadoras que usan CNC.

Personalmente estoy muy acostumbrado a la forma de dibujar y proyectar o diseñar, elementos mecánicos. El mundo de la chapa, estructuras metálicas, depósitos, tubos, envolventes...etc, lo tenía un tanto olvidado, un poco como si fuera mecánica de segunda división.
El módulo de chapa en Inventor es interesantísimo y muy útil, antes lo usaba como una cosa "curiosa", ahora he tenido que aprender a usarlo y me encanta.

En ocasiones hay técnicas a las que no vemos muy clara su finalidad hasta que tenemos que usarlas directamente.

Saludos.

[Mondeo14]

Una consulta respecto a este tema de acotado.
En un boceto como hago para acotar una recta con una tangente?. En la actualidad estoy referenciando un punto sobre la tangente y luego acoto. Existe otro modo?. Gracias

No acabo de entenderte muy bien la pregunta, con una imagen podría entenderlo mejor y tal vez ayudarte o comentarte como lo haría yo.

[asfede]

Hola Mondeo14.

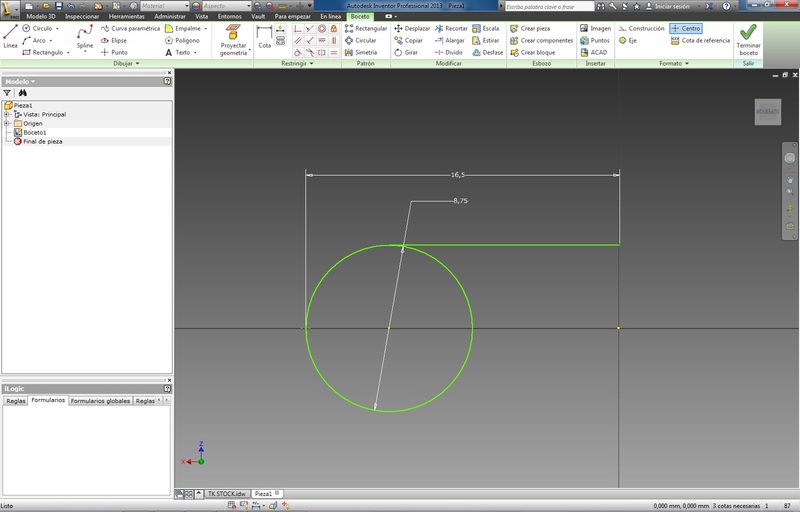

Subo la foto para poder explicar mejor mi duda.
En la imagen podrán apreciar que pude acotar la tangente del circulo ubicando antes un punto sobre el mismo.
Quiero saber si existe otro modo para poder acotar así, sin que deba ser el punto central del circulo
