Crear plano tangente a una superficie

Mensaje por crazybird »

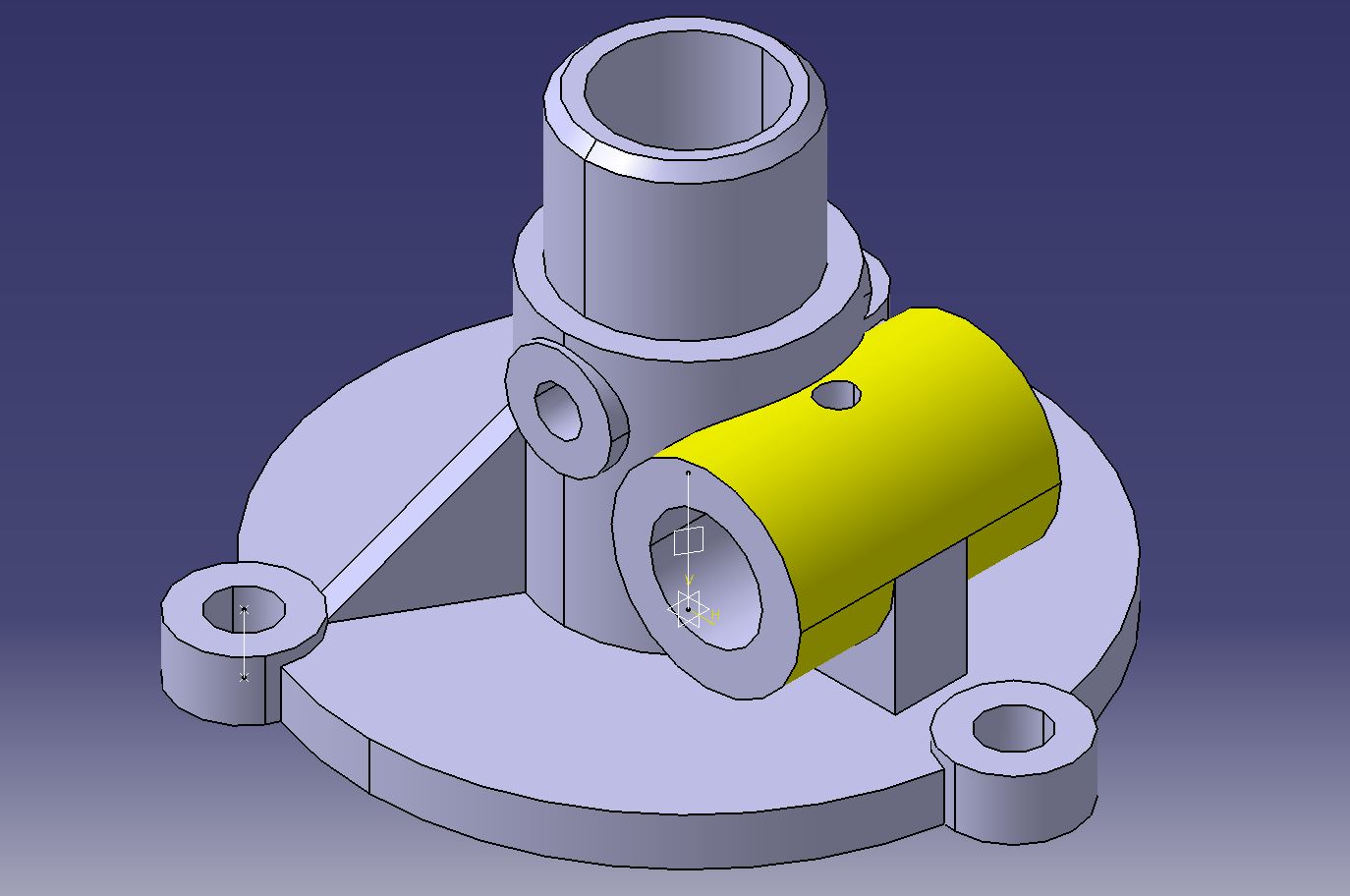

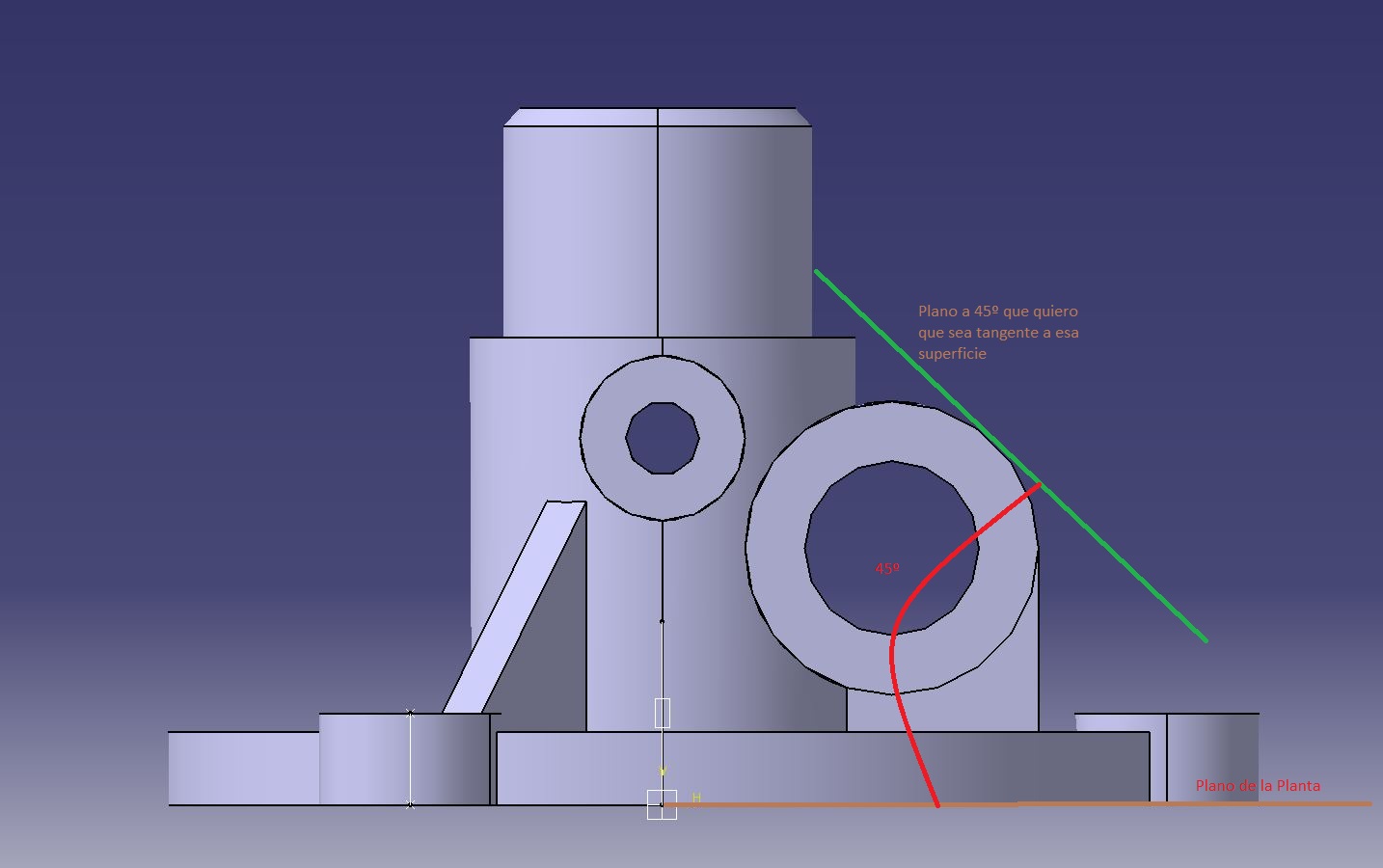

Hola chicos, estoy haciendo la pieza 21º de las que colgo Inma hace poco, y me gustaria hacer un plano tangente a una superficie que a la vez este a un angulo de 45 grados respecto a la base. Con el solid lo se hacer, pero es que con esto no encuento la manera :S os dejo una imagen para que os hagais una idea.

ImagenImagen

A ver si me podeis ayudar chic@s.
Gracias!!!
