Deformación de los cí­rculos en SP2 y SP3

Mensaje por Pumuki58 »

Hola a todos,
Tengo el CATIA v5r21 con sevice pack 0 y todo va perfecto.

Sin embargo, al poner el service pack 2, o el service pack 3 me ocurre que los cí­rculos están deformados, es decir parecen elipses.
Eso ocurre tanto en el sketch como en 3D en vista ortogonal.

¿Hay alguien que le haya ocurrido esto?
¿Alguien lo ha resuelto?

Agradezco la ayuda.

Saludos

Si los ves, es que no son Sioux !

Imac 27" 2,8Ghz Intel Core i5 8GB Mac OS X 10.7.3 [Bootcamp Windows 7]

Avatar de Usuario

zoxki33
Oficial 1º
Oficial 1º
Mensajes: 1161
Registrado: Lun Nov 30, 2009 4:41 pm
Temas: 130
Programa CAD o CAM: CATIA
Agradecimiento recibido: 8 veces
Género:
Estado: Desconectado

Re: Deformación de los cí­rculos en SP2 y SP3

Mensaje por zoxki33 »

puede ser que al instalar los SP tengas que volver a configurar
la tolerancia de circunferencia en option...
échale un vistazo a estas opciones y nos cuentas.
lo mejor para que no te vuelva a pasar esto es guardarte los CATSetting
y así­ siempre tendrás catia configurado a tu gusto.
pásate por la web de nuestro amigo juanri "Mucho Catia"
y veras como se hace.

Avatar de Usuario

Autor del Tema
Pumuki58
Usuari@
Usuari@
Mensajes: 29
Registrado: Lun Feb 27, 2012 1:17 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Deformación de los cí­rculos en SP2 y SP3

Mensaje por Pumuki58 »

Hola zoxki33,
gracias por contestar.
He mirado en options, pero nada
los catsettings no se me han borrado, mantengo el fichero que tení­a con toda mi configuración.

Saludos

Si los ves, es que no son Sioux !

Imac 27" 2,8Ghz Intel Core i5 8GB Mac OS X 10.7.3 [Bootcamp Windows 7]

Avatar de Usuario

luna
Oficial 3º
Oficial 3º
Mensajes: 776
Registrado: Mar Ago 09, 2011 4:58 pm
Temas: 21
Programa CAD o CAM: CATIA
Agradecido : 152 veces
Agradecimiento recibido: 360 veces
Género:
Estado: Desconectado

Re: Deformación de los cí­rculos en SP2 y SP3

Mensaje por luna »

Hola Pumuki: mientras te contestan personas más cualificadas que yo podemos repasar algunos razonamientos.¿Los cuadrados los ves perfectos? Dices veo los cí­rculos deformados pero entenderemos que catia los hace redondos por lo cual se tratarí­a de una cuestion de visualización. ¿Donde se hallan tales configuraciones? Una de las que puedes repasar es Tools/ Opcions/ Mecanical Design /skech/ Sketch Plane debes ticar Posicion del Skech paraleo a to screen. Con una imagen tendrí­amos más elementos de juicio. Puedes dibujar un skech con cí­rculos y rectángulos y clicando en el compas nos enseñas el menú contextual (o como se diga) En esa situación das un pantallazo y te podrán ayudar con más detalle. Un saludo.

P.D. Doy por descontado que dominas las distintas formas de visualizacion desde arriba, abajo, izquierda, derecha e isométrica junto a la herramienta de Normal View

Avatar de Usuario

Autor del Tema
Pumuki58
Usuari@
Usuari@
Mensajes: 29
Registrado: Lun Feb 27, 2012 1:17 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Deformación de los cí­rculos en SP2 y SP3

Mensaje por Pumuki58 »

Imagen

hola Luna,

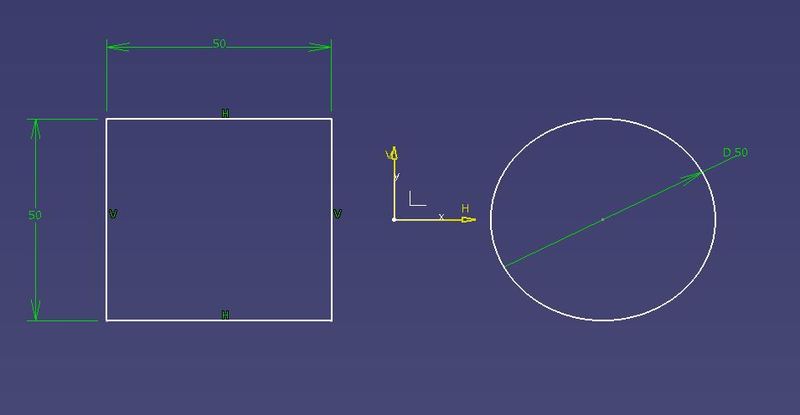

aquí­ dejo una imagen de la deformación.

Sucede tanto en el sketch como en 3D (vista ortogonal)

Saludos

Última edición por Mondeo14 el Jue Dic 08, 2016 8:09 pm, editado 1 vez en total.

Si los ves, es que no son Sioux !

Imac 27" 2,8Ghz Intel Core i5 8GB Mac OS X 10.7.3 [Bootcamp Windows 7]

Avatar de Usuario

Carlos00
Oficial 1º
Oficial 1º
Mensajes: 1114
Registrado: Lun Nov 23, 2009 7:30 pm
Temas: 83
Programa CAD o CAM: CATIA
Ubicación: Barcelona
Agradecido : 15 veces
Agradecimiento recibido: 13 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: Deformación de los cí­rculos en SP2 y SP3

Mensaje por Carlos00 »

...como dice zoxki, yo siempre "busco" en la página de juanri :63 muchocatia.es

Salu2

No importa lo lejos que llegues en la vida, sino como lo hagas en ésta

Avatar de Usuario

luna
Oficial 3º
Oficial 3º
Mensajes: 776
Registrado: Mar Ago 09, 2011 4:58 pm
Temas: 21
Programa CAD o CAM: CATIA
Agradecido : 152 veces
Agradecimiento recibido: 360 veces
Género:
Estado: Desconectado

Re: Deformación de los cí­rculos en SP2 y SP3

Mensaje por luna »

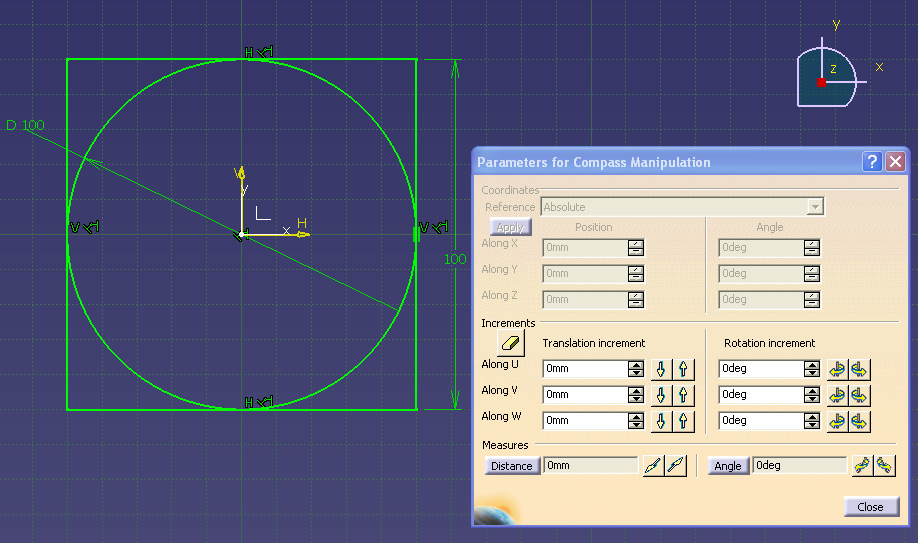

Hola Pumuki:En vista del silencio administrativo de personas más cualificadas yo repasarí­a el compás. En el escritorio sobre el compás/ botón derecho / editar debes visualizar el menú que adjunto en la foto (si soy capaz de hacerlo). De los cuatro cuadrantes, dos en negro, los de abajo y dos en negrita , los de arriba. Nos fijamos en el que pone ANGLE donde deben estar los tres ejes a 0ºgrados para que las vistas izquierda, derecha, arriba y abajo queden perpendiculares a la pantalla. Como Reference debe poner Absolute.
