Cinemática de un limpiaparabrisas

Mensaje por Carlos00 »

Hola a Todos
Vuelvo a las andadas con la cinemática y me gustarí­a aprender al menos lo mas básico

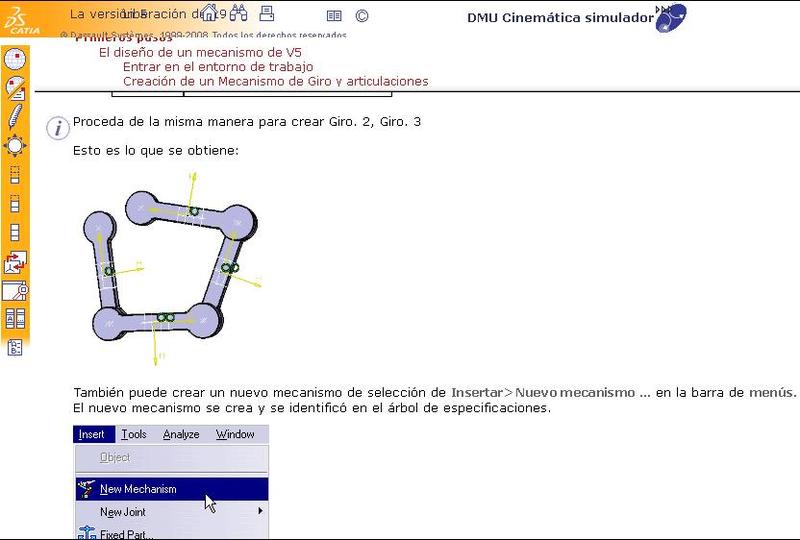

He logrado hacer el ejemplo de la ayuda, pero no lo acabo de entender muy mal muy mal

Imagen

Por ejemplo, que movimientos se aplicarí­an para ver el movimiento de un limpiaparabrisas
en el movimiento de giro angular del limpia, ¿Qué orden utilizo? Un revolute, un cilindrical

Imagen

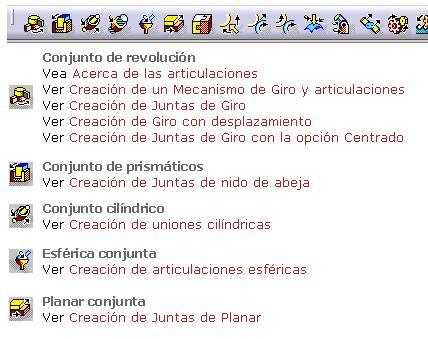

dentro del revolute ¿por cual me decido de las cinco opciones que muestra la foto?...

la restricción de contacto entre el limpiaparabrisas y el susodicho (parabrisas), que debe existir, la pongo con ¿un prismatic, una planar joint, un rigid joint?
supongo que ya os imagináis al nivel en el que me encuentro

Salu2

Última edición por Mondeo14 el Mar Dic 27, 2016 7:34 pm, editado 1 vez en total.

No importa lo lejos que llegues en la vida, sino como lo hagas en ésta

Avatar de Usuario

lumar
Novat@
Novat@
Mensajes: 95
Registrado: Mié Abr 14, 2010 12:44 pm
Temas: 23
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Cinemática de un limpiaparabrisas

Mensaje por lumar »

Hola Carlos siento no poder ayudarte en tu cinematica ya que no he llegado por esos lares.
Como consigues que te salgan las ayudas de Catia v5 traducidas en tu navegador?

GRACIAS

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2818 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: Cinemática de un limpiaparabrisas

Mensaje por Ricardo »

lumar escribió:

Como consigues que te salgan las ayudas de Catia v5 traducidas en tu navegador?

Eso, eso, explí­cate por favor, el inglés no es mi fuerte. :47 :47

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
Carlos00
Oficial 1º
Oficial 1º
Mensajes: 1114
Registrado: Lun Nov 23, 2009 7:30 pm
Temas: 83
Programa CAD o CAM: CATIA
Ubicación: Barcelona
Agradecido : 15 veces
Agradecimiento recibido: 13 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: Cinemática de un limpiaparabrisas

Mensaje por Carlos00 »

...pues creo recordar que lo hice a través del traductor de google :24

...ahora ya no recuerdo...pudiera ser que en algún curso de los que hice :24

Salu2

No importa lo lejos que llegues en la vida, sino como lo hagas en ésta

Avatar de Usuario

Autor del Tema
Carlos00
Oficial 1º
Oficial 1º
Mensajes: 1114
Registrado: Lun Nov 23, 2009 7:30 pm
Temas: 83
Programa CAD o CAM: CATIA
Ubicación: Barcelona
Agradecido : 15 veces
Agradecimiento recibido: 13 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: Cinemática de un limpiaparabrisas

Mensaje por Carlos00 »

Hola ...de nuevo jeje

para continuar avanzando, estoy intentando seguir sin aplicar cinemática lo moveré manualmente :45

trato de representar en un 2D , el detalle del movimiento del limpia a 0º y 90º supongo me entendeis :62

En el 3D tengo el ensamblaje en posición de reposo y mi intención es mediante una escena poder representar los dos movimientos supongo se puede hacer
la solución seria hacer dos escenas, una para cada movimiento pero me quedo con la intriga de saber si con una sola escena y a través de las posibilidades que nos ofrece la paleta de enhanced scenes , Aply Assemble on scene y viceversa se podrí­a hacer

investigando esta herramienta veo que tiene bastantes posibilidades
Bueno, espero que todo esto no quede en saco roto y averiguemos algo
Salu2

Última edición por Ricardo el Vie Dic 23, 2016 12:03 am, editado 1 vez en total.

No importa lo lejos que llegues en la vida, sino como lo hagas en ésta

Avatar de Usuario

mordone
Usuari@
Usuari@
Mensajes: 1
Registrado: Jue Jun 09, 2011 6:18 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Cinemática de un limpiaparabrisas

Mensaje por mordone »

Hola Carlos00

No es por nada, pero esa ayuda de Catia no está traducida con Google.

No sé de donde la has sacado, pero es en español.

Podrías compartirla?

Un saludo.

Avatar de Usuario

Autor del Tema
Carlos00
Oficial 1º
Oficial 1º
Mensajes: 1114
Registrado: Lun Nov 23, 2009 7:30 pm
Temas: 83
Programa CAD o CAM: CATIA
Ubicación: Barcelona
Agradecido : 15 veces
Agradecimiento recibido: 13 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: Cinemática de un limpiaparabrisas

Mensaje por Carlos00 »

mordone escribió:

esa ayuda de Catia no está traducida con Google.

...mas vale una imagen, en este caso un minivideo :53

Salu2
