He relizado esta pieza en inventor, pero me pongo a realizar el plano y soy incapaz de poner ciertos eje de las zonas curvas en las vistas,usando eje bisector en las curvas me sale un eje perdido en vez de un eje curvo central a las dos curvas como se ve en el plano de NG,
Alguien sabe como dibujar estos eje en inventor?
Muchas gracias de antemano
¿Y por qué tienes que dibujar los ejes, cuando puedes utilizar la geometría del boceto del camino usado?
Tranquilo, no me he vuelto loco (de momento), pero es lo que yo hice en su día con esta pieza y es algo que suelo usar con piezas parecidas. Te explico (de memoria ) como conseguirlo:
Una vez hecha la vista en planta, localiza la vista en el Navegador de Inventor.
Despliega el "+" de la vista hasta que veas el ipt.
Botón derecho sobre el nombre y marca la opción "Incluir bocetos" (o algo similar).
Ahora te aparecerán una serie de signos "+" en las operaciones, has de localizar la del barrido, localizar el boceto que usaste como camino, botón derecho y elegir "Incluir" o "visibilizar", no lo recuerdo.
Ahora en la vista del plano te ha salido el eje, solo tienes que seleccionarlo, botón derecho, propiedades y cambiar el tipo de línea (y el color si te place).
Ya tienes el eje y ya puedes acotarlo.
A ver si te sale y recuerda, esto sirve para mas situaciones.
Última edición por Mondeo14 el Mar Nov 01, 2016 2:07 am, editado 2 veces en total.
- Estación hp Z800
- Dos procesadores Xeon X5680 a 3,3 GHz
- Quadro 5000 2.5 GB
- 64 GB RAM
- 1 TB Raid 0 para el sistema
- 2 TB para almacén
- Windows 10 Prof. 64 bits
- Programa: Inventor 2018 Profesional.

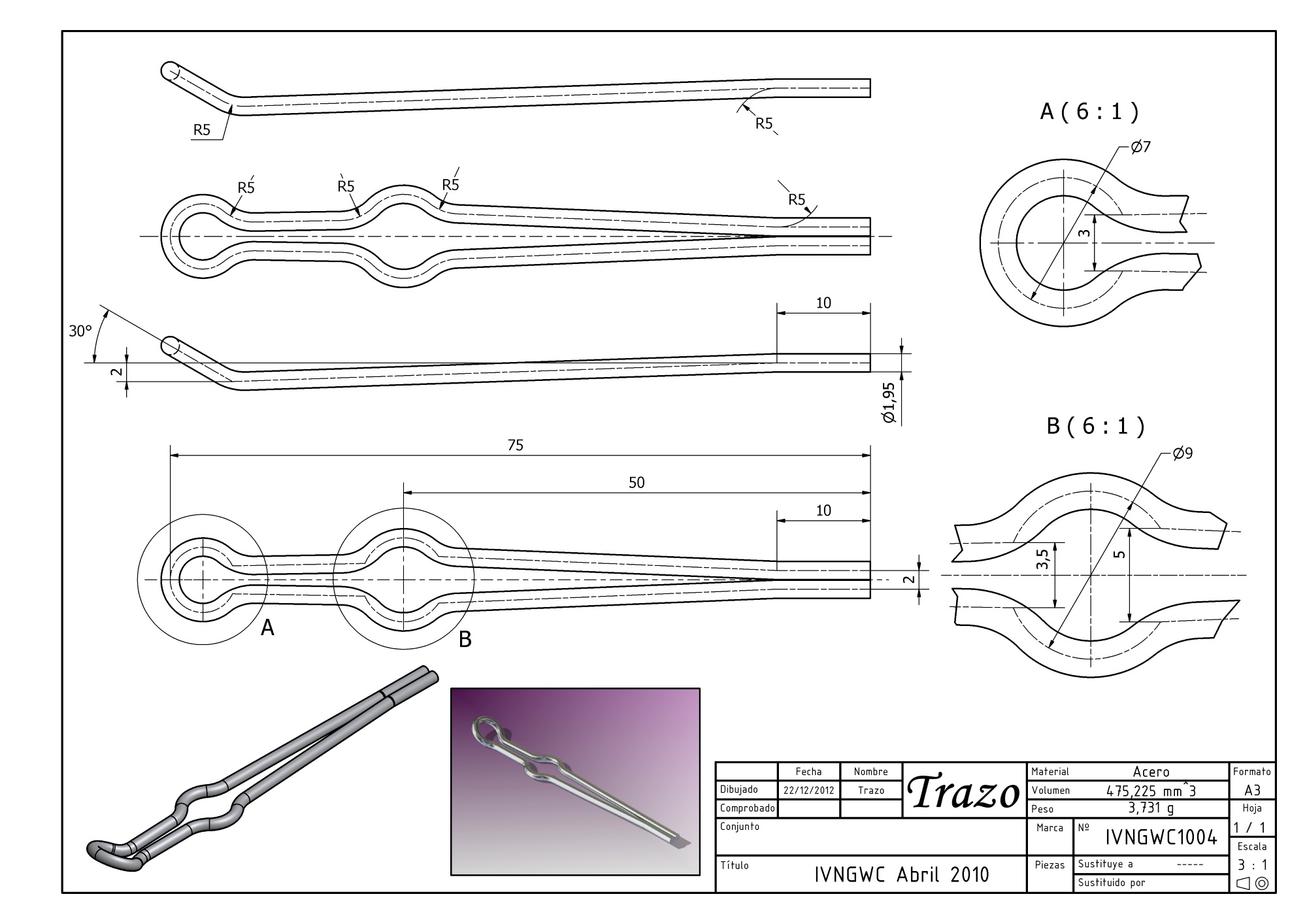

¡Vaya con los planos de la horquilla!, y lo digo porque ha sido más difícil hacer los planos que la pieza.
El volumen me da exacto hasta el segundo decimal, y según los planos las medidas son correctas.
Haciendo los planos me han surgido dos dudas:
La primera duda era sobre cómo dibujar la trayectoria empleada para hacer el barrido. La he solucionado "investigando" las opciones que da Inventor sobre incluir los bocetos del modelo en los planos, por lo que ahora ya no es duda.
La segunda duda es sobre el método para insertar una imagen en un plano. Estoy hablando de la imagen renderizada incluida en el plano. Primero iba a crear un boceto en el plano y a insertar una imagen en él, pero Inventor mostraba la opción atenuada, por lo que no era posible. Al final lo he solucionado creando una pieza con una calcomanía, y en los planos he insertado una vista de dicha pieza. ¿Hay otro método más sencillo o es ése el método que hay que usar?
Un saludo
Última edición por Mondeo14 el Mar Nov 01, 2016 2:08 am, editado 1 vez en total.
Me parece que muchas piezas de este tipo se hacen de la misma forma: se dibujan dos vistas ortogonales, se extruyen formando dos superficies, se halla la intersección y ya se tiene la trayectoria para el barrido.
¿Hay otro método más sencillo o es ése el método que hay que usar?
Si.
¿Has probado a crearte un "Símbolo de Boceto"?:
Al crear uno nuevo, le puedes añadir la imagen que tu has renderizado y luego lo puedes colocar en el plano con la opción "Usuario", del menú "Símbolos", en la pestaña "Anotar". Pruebalo y si tienes alguna duda, te lo explico un poco mas, cosa que no creo necesaria, conociéndote.
Última edición por Mondeo14 el Mar Nov 01, 2016 2:08 am, editado 1 vez en total.
Mi aportación de ésta que no tenía hecha, el volumen me varía un poco, pero lo hice de dos formas y no cambiaba mucho, así me quedo con la que creo que está mejor construida. Salu2s
Última edición por Mondeo14 el Mar Nov 01, 2016 2:09 am, editado 4 veces en total.
No sé que tienen las flores, las flores de mi alameda que cuando las olas rompen rompen "pa" asomarse a verlas.
Gracias a Luman por el vídeo, no conocía lo de proyectar curva, ( soy muy nuevo en esto) supongo que lo habría sacado pero me hubiera vuelto loco.
Lo dicho Luman gracias y puntito para ti.
Última edición por Mondeo14 el Mar Nov 01, 2016 2:09 am, editado 2 veces en total.
Aquí dejo mi solución en catia, la verdad es que me ha llevado muchas horas el alambre de los H.v.s, y al final cuando ya tenia ganas de suicidarme se me ocurrió probar el Combine. y en 15 minutos ya estaba hecho. Lo que ahora tengo un problema con las acotaciones, no he sido capaz en el drafting de sacar el axis de la pieza para la mayor parte de las acotaciones. Si alguien me puede echar un cable se lo agradecería. Al estar en diferentes planos , no consigo sacar el axis.
Saludos a tod@s
