(2010-07) Ejercicio NG Julio 2010

Durante unos años, todos los meses se publicaron unos ejercicios de NG, ¿te atreves a hacerlo?
Imagen - INDICE EJERCICIOS PUBLICADOS


Tema anteriorTema siguiente
Avatar de Usuario

Inmaculada
Oficial 3º
Oficial 3º
Mensajes: 615
Registrado: Jue Feb 10, 2011 11:27 am
Temas: 47
Programa CAD o CAM: CATIA
Ubicación: Sevilla
Agradecido : 2 veces
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 53
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por Inmaculada »

jajajaja ¿Me estabas esperando o qué? jajajaja :66 :66

Gracias Ricardo :13 :13


“LA MENTE, UNA VEZ ILUMINADA, NO PUEDE OSCURECERSE NUEVAMENTE.” Thomas Paine
Perfil LinkedIn

Imagen

Avatar de Usuario

Antonio_g
Novat@
Novat@
Mensajes: 90
Registrado: Mié Dic 21, 2011 10:56 am
Temas: 3
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por Antonio_g »

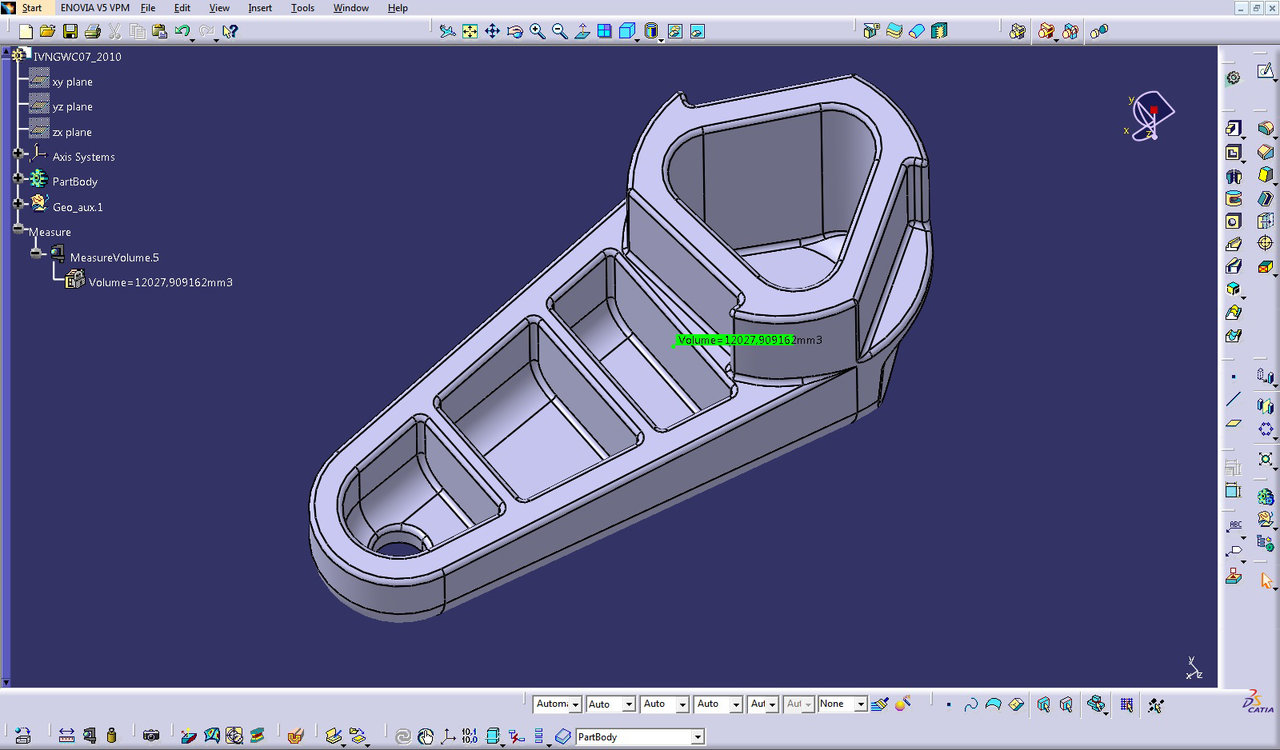

Reflotando otra vez :44

ImagenImagen

Un par de minutos pensando como "atacarla", unos 10 para hacerla, y toda la vida para ponerle los redondeos :68 , me han traído de cabeza, he tenido que borrarlos todos un par de veces. Al final fue de lo mas fácil :52 .

Ahora unas preguntas ¿que significa NG ?, lo he buscado y no soy capaz de dar con ello :14

La otra es porque le dais tanta importancia al tema del volumen ¿hay algún post donde lo explique? , ese es el tipo de cosas que vendrí­an bien en un foro "general"

¿porque no encuentro el botón para dar puntos? hay trabajos que me gustan mucho...

Saludos, en un rato sigo haciendo cositas, que las vacaciones están viniendo de lujo

Última edición por Mondeo14 el Mar Nov 01, 2016 5:31 pm, editado 3 veces en total.
Avatar de Usuario

jaam_24
Maestr@
Maestr@
Mensajes: 3089
Registrado: Dom Jun 27, 2010 11:28 am
Temas: 162
Programa CAD o CAM: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1861 veces
Agradecimiento recibido: 2188 veces
Género:
Zodíaco:
Edad: 44
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por jaam_24 »

Buen trabajo Antonio_g. Los redondeos puñeteros lo mas complicado de la pieza.
Sobre lo que preguntas:

Antonio_g escribió:

¿que significa NG ?

Son los ejercicio de la pagina ivngwc.

Antonio_g escribió:

porque le dais tanta importancia al tema del volumen

Porque es el dato que el autor da para darlo por bueno, importante no es, pero abecés te rompes el coco con el dichoso volumen.

Antonio_g escribió:

¿porque no encuentro elbotón para dar puntos?

Lo tienes en la izquierda de tu pantalla y pone [pos].

Avatar de Usuario

Joserra
Oficial 1º
Oficial 1º
Mensajes: 1491
Registrado: Sab Dic 05, 2009 6:59 pm
Temas: 96
Programa CAD o CAM: AUTOCAD
Ubicación: Madrid
Agradecido : 462 veces
Agradecimiento recibido: 173 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por Joserra »

Hola compañero. Bienvenido !!. Aunque ultimamente no estoy muy participativo quisiera al menos saludarte, pues sin embargo leo vuestros trabajos, incluyendo los tuyos y me gusta ver como compartes tus procedimientos, de veras que es muy positivo y mas en estos tiempos. Por lo que te voy a dar mi (+1) también.

Un cordial saludo

Imagen
Non nobis Domine, .. non nobis.! Sed nomini Tuo da gloriam !
Avatar de Usuario

Antonio_g
Novat@
Novat@
Mensajes: 90
Registrado: Mié Dic 21, 2011 10:56 am
Temas: 3
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por Antonio_g »

Gracias por la respuesta jaam, si ha salido bien te he dado un punto, creo.

Un saludo

Por cierto en cuanto al volumen, en el original dice que debe tener 12005,146715 mm3 el mio 11979,218 mm3 que creo que es lo suficiente cerca ¿no? ¿o tiene que estar clavado? es un error de 26 mm3

Avatar de Usuario

Mondeo14
Webmaster
Webmaster
Mensajes: 10968
Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648
Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3512 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado: Conectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por Mondeo14 »

Hola Antonio, ya te lo ha comentado Jaam, pero yo te lo explico un poco mas, para que lo entiendas mejor, aunque creo que ya lo has entendido.
El significado de NG viene de su página, http://www.ivngwc.org/, que originalmente se llamaba, Newsgroup Worldcup, una página que la creo un señor para hacer una especie de "reto" de como hacer una determinada pieza en Inventor (de ahí­ lo de IV, InVentor NewsGroup WorldCup). Nosotros lo adoptamos pero para hacer esa pieza con cualquier programa de CAD.
El reto que creó este señor consistí­a (y consiste), en que se pone el ejercicio, el usuario lo descarga sin verlo, lo imprime, lo coloca en la mesa boca abajo, arranca el programa y trata de hacer la pieza en el menos tiempo posible. El volumen es un dato para comprobar si tenemos algo mal, ya que al variar mucho podemos descubrir que nos falta algo.

El tema de los puntos ya lo he explicado en un post en "Como utilizar los recursos del Foro".

Tu volumen ha de ser lo mas aproximado, como ya te he comentado. Si la diferencia es grande, puede que te falte un redondeo o chaflán, pero también puede variar de un programa a otro, incluso de hacer una operación antes que otra, a mi me ha pasado.

Sigue así­, verás como logras aprender mucho en este Foro.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


Avatar de Usuario

Utoran84
Usuari@
Usuari@
Mensajes: 26
Registrado: Mié Abr 04, 2012 8:09 am
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por Utoran84 »

Aquí dejo mi respuesta a este ejercicio, espero que os guste.

ImagenImagen

un saludo a todos,
Utoran84

Última edición por Mondeo14 el Mar Nov 01, 2016 5:32 pm, editado 2 veces en total.
Avatar de Usuario

Memicouso
Oficial 2º
Oficial 2º
Mensajes: 992
Registrado: Mar May 31, 2011 8:07 pm
Temas: 0
Programa CAD o CAM: CATIA
Ubicación: Cádiz
Agradecido : 27 veces
Agradecimiento recibido: 23 veces
Género:
Zodíaco:
Edad: 56
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por Memicouso »

Hola de nuevo, he hecho éste ejercicio muy entretenido y después de darle varias vueltas a los fillets, no consigo un volumen mejor, pero la lámina está bien no aprecio ningún error, si alguien vé algo que yo no haya visto que me lo diga.
Me voy a liar con una bomba que he visto muy interesante y descansar un poco de éstos comecocos. Salu2s

ImagenImagen

Última edición por Mondeo14 el Mar Nov 01, 2016 5:32 pm, editado 3 veces en total.

No sé que tienen las flores, las flores de mi alameda que cuando las olas rompen rompen "pa" asomarse a verlas.

Avatar de Usuario

birlocho
Usuari@
Usuari@
Mensajes: 39
Registrado: Jue Dic 15, 2011 9:08 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por birlocho »

una ayuda con el plano 2d del mango no me ssale el triangulo a 35 grados. me faltan cotos o no se hacerlo

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2818 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por Ricardo »

Vamos a intentarlo.

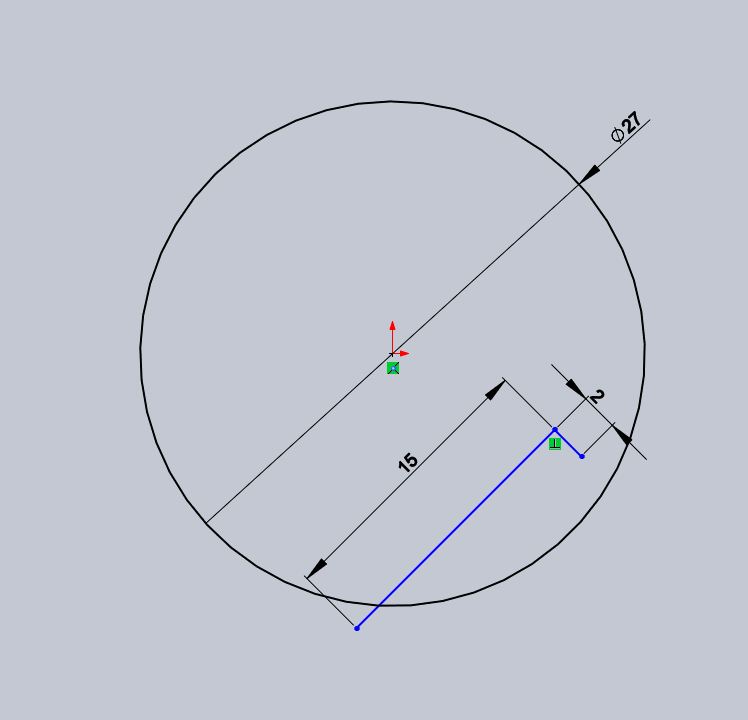

Dibujas una circunferencia de radio 13'5 y centro origen de coordenadas.

Dibujas dos lineas perpendiculares una de longitud 15 y la otra de longitud 2 (no importa donde)

Imagen

Aplicamos relaciones
Punto final de la recta con circunferencia "Coincidente"
Punto final de la otra recta con circunferencia "Coincidente"

Imagen

Dibujamos una linea horizontal, la hacemos constructiva y acotamos el angulo de 35º.

Ya tenemos todo completamente definido

Imagen

Ahora tenemos que hacer una matriz circular con 3 elementos de las dos rectas.
A continuación "equidistanciar entidades" con separación 3 mm de las rectas longitud 15, ya tenemos el triángulo, solo falta redondear con radio 4 todos los lados y listo.

Imagen

Espero haberme explicado bien, si hay alguna duda házmelo saber e intentaré explicarme mejor.

Saludos.

Última edición por Mondeo14 el Mar Nov 01, 2016 5:32 pm, editado 1 vez en total.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

jairo luis
Oficial 1º
Oficial 1º
Mensajes: 1662
Registrado: Dom Abr 03, 2011 6:47 am
Temas: 1
Programa CAD o CAM: SOLID WORKS
Ubicación: sucre
Agradecido : 1 vez
Agradecimiento recibido: 6 veces
Género:
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por jairo luis »

ricardo ya veo que sigue dando lo mejor de ti en la enseñanza :21 :21 :21

Avatar de Usuario

ealcubo
Novat@
Novat@
Mensajes: 72
Registrado: Jue Oct 04, 2012 7:32 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por ealcubo »

aquí dejo mi solución

ImagenImagen

el volumen :21

un saludo

Última edición por Mondeo14 el Mar Nov 01, 2016 5:32 pm, editado 3 veces en total.
Avatar de Usuario

lsh60
En Prácticas
En Prácticas
Mensajes: 168
Registrado: Jue Ene 24, 2013 7:23 pm
Temas: 0
Programa CAD o CAM: NX
Ubicación: Barcelona
Agradecido : 16 veces
Agradecimiento recibido: 4 veces
Género:
Zodíaco:
Edad: 64
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por lsh60 »

Hola a todos os dejo el ejercicio en Nx 7.5
Saludos.
lsh60.

Imagen

Última edición por Mondeo14 el Mar Nov 01, 2016 5:32 pm, editado 4 veces en total.

Otra vez sin trabajo. Si alguien puede estar interesado o conoce a alguien, que ofrezca un sueldo digno, agradecería el contacto.
Saludos.

Avatar de Usuario

Di Maria
En Prácticas
En Prácticas
Mensajes: 107
Registrado: Dom Sep 02, 2012 6:53 pm
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por Di Maria »

Hola a todos, hace un tiempecillo que no posteaba nada por aquí ya que, aunque no he dejado el Catia, estoy enfocando mis esfuerzos en ese dichoso idioma llamado Alemán que últimamente está tan solicitado... :19 Acabaré con un esguince de mandíbula con la pronunciación pero poco a poco voy avanzando.

Vuelvo con este ejercicio para ir recuperando sensaciones

ImagenImagenImagen

Espero que todos estéis bien,

Saludos :53

Última edición por Mondeo14 el Mar Nov 01, 2016 5:32 pm, editado 2 veces en total.
Avatar de Usuario

Trazo
RIP - DEP
RIP - DEP
Mensajes: 785
Registrado: Vie Abr 13, 2012 1:31 pm
Temas: 0
Programa CAD o CAM: AUTOCAD
Ubicación: EN EL CIELO
Agradecimiento recibido: 14 veces
Género:
Estado: Desconectado

Re: (2010-07) Ejercicio NG Julio 2010

Mensaje por Trazo »

Hola a todos, y reparto de puntos.

Aquí va mi abridor, modelado con Inventor y renderizado con KeyShot. El volumen me sale casi exacto, con una diferencia de 0.221mm3.

ImagenImagen

Un saludo

Última edición por Mondeo14 el Mar Nov 01, 2016 5:34 pm, editado 1 vez en total.
