Atomium en geomag

[Antonio Castilla]

.
Por supuesto, Mondeo14, que no hay ningún problema en que se guarde en un pdf, para eso se publicó el procedimiento para que sirviese a quien tuviese duda, da igual el formato mientras ese sea el objetivo.

[Trazo]

Hola a todos.

A mí también me parece bien que se publique, ya sea a través de un post o a través de un PDF.

Si lo llego a saber antes, hubiese dibujado el poliedro completo, hasta el último paso, y no lo hubiese dejado a medias. Si consideráis que es necesario, puedo terminar de dibujarlo, ya que el paso a paso del poliedro lo tengo en un fichero independiente del atomium.

Saludos

[Mondeo14]

Por partes, Joanm, no me he planteado si es la misma manera de dibujarlo con Inventor, pero creo que se puede hacer muy parecido. Ya lo probaré y te comento.
Antonio, me alegra que te guste la idea, considero que un documento siempre se puede guardar mucho mejor que un post de un Foro, por ello la idea de preparar documentos con las excelentes explicaciones que habéis aportado en este post u otros.
Trazo, ¿a que esperas para terminar tu trabajo? , en serio, si quieres ampliarlo, estaré encantado de complementarlo al documento publicado.

Gracias a todos.

[Ricardo]

Buen trabajo Mondeo, te voy a dar un punto por el y espero darte muchos más a medida que vayas publicando mas de estos recopilatorios.

Solo un pequeño detalle, yo en el titulo del trabajo añadiría que esta hecho para Autocad.

[Mondeo14]

Gracias Ricardo, espero seguir haciendo mas cosas de estas.

yo en el titulo del trabajo añadiría que esta hecho para Autocad.

Joder, pues tienes toda la razón del mundo, vaya fallo

[Trazo]

Hola a todos.

Bueno, ya tengo lista la segunda parte del tutorial.

Haz una copia de un cuadrado y un triángulo.

Con una alineación 3D, coloca al mismo tiempo el cuadrado y el triángulo.

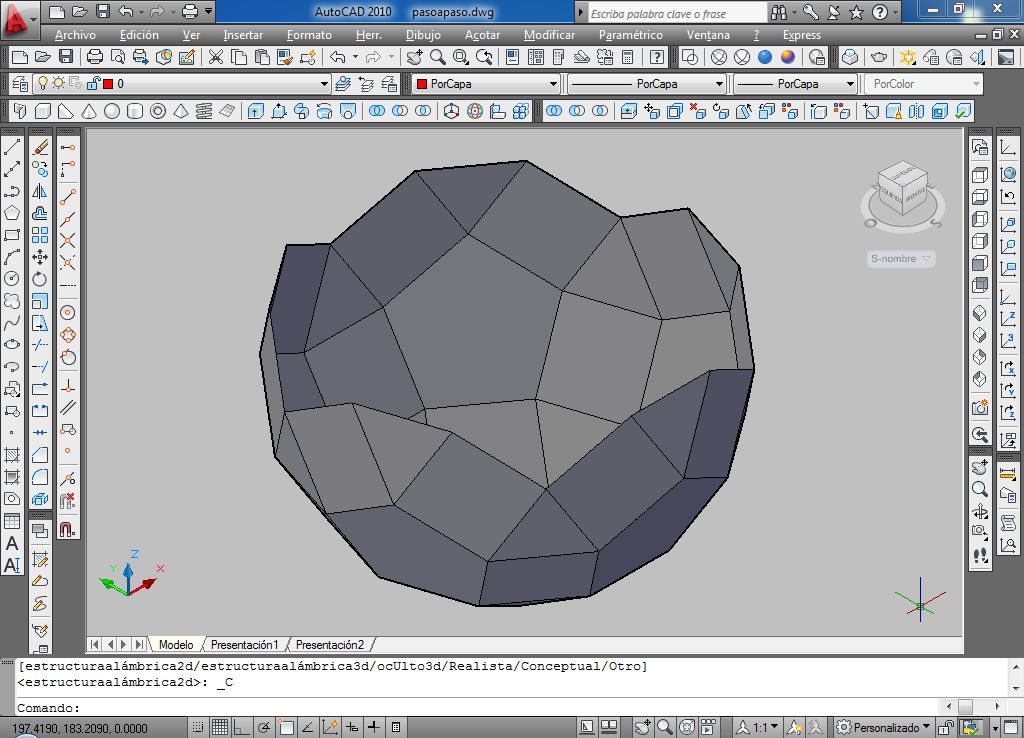

Con una matriz polar 3D, haz cinco copias del cuadrado y del triángulo. La imagen corresponde al modo visual conceptual, ya que en el modo alámbrico comienza a ser difícil distinguir la forma.

Haz una copia de un cuadrado y un triángulo.

Con una alineación 3D, coloca al mismo tiempo el cuadrado y el triángulo.

Con una matriz polar 3D, haz cinco copias del cuadrado y del triángulo.

Haz una copia de un pentágono y un cuadrado.

Con una alineación 3D, coloca al mismo tiempo el pentágono y el cuadrado.

Con una matriz polar 3D, haz cinco copias del pentágono y del cuadrado.

Haz una copia de un cuadrado y un triángulo.

Con una alineación 3D, coloca al mismo tiempo el cuadrado y el triángulo.

Con una alineación 3D, coloca al mismo tiempo el cuadrado y el triángulo.

Haz una copia de un pentágono.

Con una alineación 3D, coloca el pentágono. Esta ha sido la última cara del poliedro. Borra las líneas auxiliares que has trazado para hallar el centro del pentágono.

El método es el mismo para dibujar cualquier otro poliedro. Sólo hay que ver la forma que tiene y los polígonos a usar.

Saludos

[Mondeo14]

Trazo, ya me has dado mas trabajo y te has llevado otro punto. Creo que voy a unir los dos en un solo pdf y le añadiré el detalle que me ha comentado Ricardo, que esta hecho con Autocad.
Excelente trabajo amigo, te has ganado unas merecidas vacaciones. Por tus comentarios anteriores, me da que en unos días no vamos a disfrutar de tus excelentes trabajos. Pero sabremos tener paciencia, vendrás con mas fuerza y con mas ideas (a ver si entre ellas esta el empezar con Inventor )

[Mondeo14]

Bueno, ya tengo los dos post de Trazo en un solo pdf. He añadido al que preparé el pasado día, la segunda parte. Ahora es un solo documento y eliminaré el de mi respuesta anterior, es decir la primera parte. También he matizado que esta preparado para Autocad.

[Mondeo14]

Bueno, tampoco quiero dejar en el olvido otro estupendo documento, el de Antonio Castilla. Aquí su correspondiente pdf.

[JOANM]

Buenos dias Mondeo, ¡¡¡¡ pero no estabas de vacaciones??????? vaya panzaaaa de currarr que te estas pegando compañero, puntazo para tí por tus pdfs.

[Mondeo14]

.

Off Topic

¡¡¡¡ pero no estabas de vacaciones???????

La semana pasada si, ayer lunes ya empecé de nuevo a trabajar. Cortas pero relajantes, si no fuese por los calores diurnos y nocturnos. Unos 37-40º por el día y por la noche no bajamos de 27. Eso si, en mi habitación no baja de 30

[famtis]

Estupendo trabajo, he terminado rallado solo con la esfera , pero a merecido la pena.....

[Eloy]

Yo tambien me apunto al clan del rombico... Aunque a mi pobre y anciano portatil solo le ha faltado llorar, sobre todo con el keyshot

[Ricardo]

Bien Eloy, esta vez le voy a dar el punto a tu portátil, el pobre hace lo que puede y la verdad es que el resultado final es muy bueno (otra cosa es el tiempo que ha tardado).

[Fgs]

Bueno, pues he aquí una fotocomposicion y una parte del proceso. (con bloques para que no se cuelgue mi super-mega ordenador del año Maria Cristina.

primero las lineas unidas mediante superficies.

luego los imanes y las bolas (esferas)

Por último, insertando la imagen y con mucho cuidado, escalando y situando. También he borrado imanes y bolas para darle mas realismo.
