Hola a todos!

Soy un nuevo forero y también novel en el asunto de Inventor, buscando ayuda os he encontrado y creo que encontraré solución con vuestros consejos y ayuda.

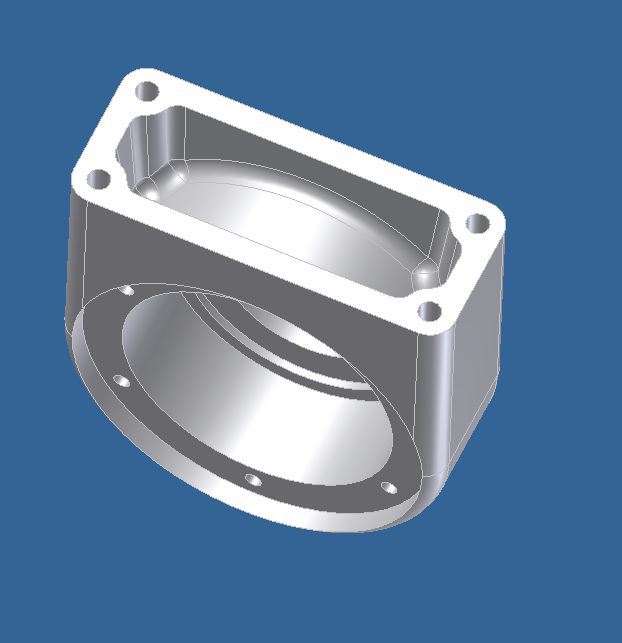

Estoy realizando un curso de Inventor y tengo que realizar una serie de trabajos, para ello me han dado unos archivos STEP, en los cuales solo puedo ver la pieza, teniendo que tomar yo mismo las medidas y observar como es la pieza para su realización según las operaciones que crea oportuno.

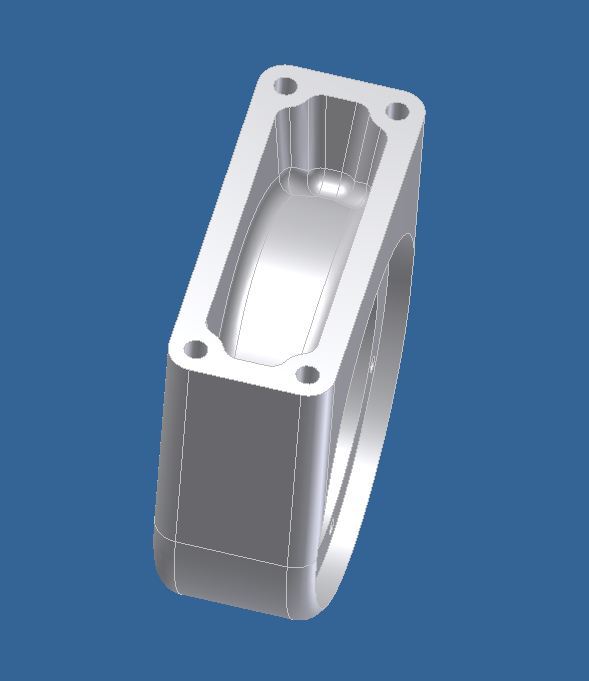

Tengo la pieza casi terminada pero me falta una parte que no soy capaz de realizar igual que la muestra, a ver si me podéis echar un cable, os pongo unas imágenes de la misma.


La operación que quiero hacer es el vaciado que se ve, y con el acabado del mismo. ¿Sugerencias?

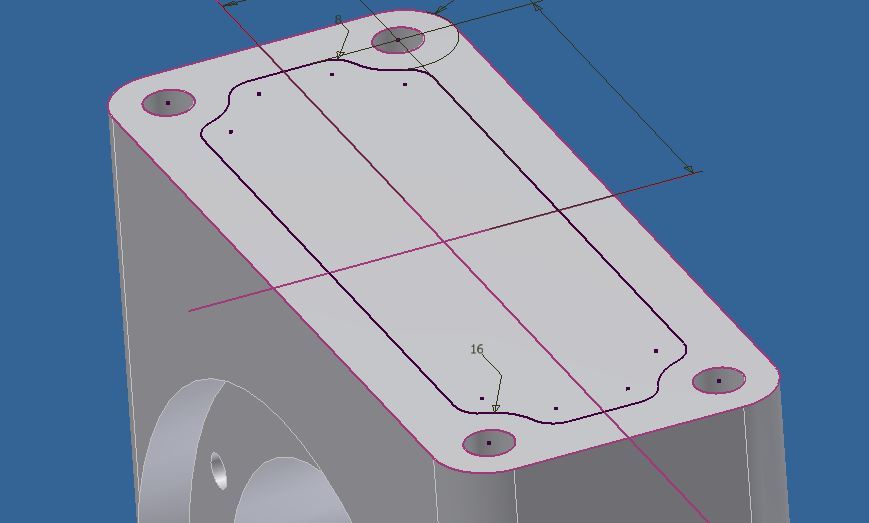

Tengo realizado este boceto sobre la pieza que estoy haciendo, ¿qué pasos me recomendáis?


Gracias y hasta pronto

Last edited by Mondeo14 on Thu Nov 17, 2016 12:00 am, edited 2 times in total.
User avatar

Convidat
Novat@
Novat@
Posts: 85
Joined: Mon Jul 02, 2012 7:27 pm
Topics: 18
Programa CAD o CAM: INVENTOR
Gender:
Status: Offline

Re: Novato proyecto

Post by Convidat »

Si el espesor de las paredes y del fondo es el mismo, puedes utilizar la operación de Vaciado y luego con Redondeo le haces los radios interiores.

Last edited by Mondeo14 on Thu Nov 17, 2016 12:00 am, edited 1 time in total.
User avatar

Mondeo14
Webmaster
Webmaster
Posts: 10972
Joined: Tue Nov 03, 2009 8:48 pm
Topics: 655
Programa CAD o CAM: INVENTOR
Location: NAVARRA
Has thanked: 3530 times
Been thanked: 2518 times
Gender:
Zodiac:
Age: 63
Status: Online

Re: Ayuda operación en pieza

Post by Mondeo14 »

Hola Mikelatina, bienvenido a RinCAD, esperamos verte con frecuencia por aquí.

De este tema ya hemos hablado en este Foro (parece que a todos os dan el mismo ejercicio o hacéis el mismo curso), así que no me voy a volver a repetir. Uno ambos temas, por ser sobre lo mismo y en la respuesta Nº8 tienes la solución a este problema.

Es mucho mas sencillo que eso Convidat, revisa la respuesta que indico y verás que sencillo puede ser :53

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


User avatar

Convidat
Novat@
Novat@
Posts: 85
Joined: Mon Jul 02, 2012 7:27 pm
Topics: 18
Programa CAD o CAM: INVENTOR
Gender:
Status: Offline

Re: Novato proyecto

Post by Convidat »

Ok, cuando le he respondido era un post individual y no sabia que existía este, así mejor.
