Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by Mondeo14 »

Gracias Ciri, viniendo de ti, es todo un placer el punto y los comentarios.

La hoja de proceso es simplemente una tabla en Word de dos columnas y luego pasado a pdf. Luego ir haciendo pantallazos, colocarlos a un tamaño decente y añadirle el texto explicativo. En cierta ocasión le vi usar este mismo método (o parecido) a Ricardo. Me gustó y no me habí­a vuelto a acordar de el, es muy bueno porque pones la explicación al lado de la imagen. Pruebalo cuando hagas una pequeña explicación y verás que no es mucho trabajo.
Y rectifico mis palabras, efectivamente lo importante es innovar y Ricardo es un claro ejemplo. El no busca la cota que falta, se la inventa y trata de hacerlo elegante, cosa que yo muchas veces soy incapaz de hacer o pensar. Fí­jate lo simple que se hace el guardabarros y yo complicándome la vida con el. Lo mismo me esta pasando con el Vidrio Parabrisas, el propio parabrisas y no te digo nada de la carrocerí­a. A mi me pasa que como no vea como "meterle" mano a una pieza, me atasco y no puedo seguir.

Y mucho no puedo estar inventando, ya que trabajo 8 horas, mas una de comer, mas una y media de ir y venir, casi 12 horas fuera de casa. Cuando llegas a casa, un poco de charla con la parienta, un paseo para desentumecer los huesos, ducha y encender el equipo. Un par de horas y a cenar; después otra vez a la carga y encima he de revisar el correo, leer los post, comprobar que todo esta bien, etc, etc, en resumen, que no me da ni tiempo ni para terminar lo que se plantea en el foro, que es muy bueno y abundante.

En fin, tengo ganas de una semana de vacaciones, pero entonces me tocaran faenas domésticas, seguro :44 :44

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


User avatar

Aldolino
En Prácticas
En Prácticas
Posts: 143
Joined: Sat May 21, 2011 8:23 pm
Topics: 0
Programa CAD o CAM: CATIA
Location: Barcelona
Gender:
Zodiac:
Age: 41
Status: Offline

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by Aldolino »

muy bien hecho modeo14....me tienes que enseñar a hacer esos libros virtuales, me iria bien para algun tutorial mio. mi primer punto.

saludos

User avatar

JOANM
Oficial 1º
Oficial 1º
Posts: 1246
Joined: Mon Oct 18, 2010 2:09 pm
Topics: 54
Programa CAD o CAM: INVENTOR
Gender:
Zodiac:
Age: 53
Status: Offline

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by JOANM »

Mondeo, gracias por el tutorial y de recordarte de mí­, sin tus tutoriales no seria nada, puntito para tí­. :18 :21

https://joaninventor.blogspot.com

"Si luchas por lo que crees, aunque fracases, habrás vencido"

User avatar

Topic author
Mondeo14
Webmaster
Webmaster
Posts: 10972
Joined: Tue Nov 03, 2009 8:48 pm
Topics: 655
Programa CAD o CAM: INVENTOR
Location: NAVARRA
Has thanked: 3530 times
Been thanked: 2518 times
Gender:
Zodiac:
Age: 63
Status: Online

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by Mondeo14 »

Muchas gracias Aldolino, hace ilusión los comentarios, ayuda a seguir y ha hacer mas.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


User avatar

carcoma69
Oficial 1º
Oficial 1º
Posts: 1469
Joined: Thu Apr 14, 2011 11:35 pm
Topics: 0
Programa CAD o CAM: SOLID WORKS
Location: en Trujillo, to lleno piedras ;)
Gender:
Zodiac:
Age: 61
Status: Offline

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by carcoma69 »

Joer, nenes, sois la pera :63

En cuanto termine el puto sacacorchos y el jodí­o patinete.... me meto con éste.

El culo está imponente, Ciri... y el tuto lo flipa, Mondeo.

Lo de ponerle cosas nuevas me parece genial de la muerte... Puedo prometer y prometo que lo intentaré, y ya postearé cuando lo consiga dentro de seis o siete meses :46 ... o más.

:19

Puntaco para ambos, como mí­nimo, claro está.

...que cuanto más sé, menos sepo


User avatar

german
Especialista
Especialista
Posts: 213
Joined: Thu Feb 10, 2011 10:53 pm
Topics: 5
Programa CAD o CAM: SOLID WORKS
Location: Santa Fe
Been thanked: 3 times
Gender:
Zodiac:
Age: 51
Status: Offline

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by german »

Hola a todos, cómo están?
Yo también estoy trabado con el tema de dibujar la carrocerí­a, el parabrisas y el vidrio. Se me complica mucho el dibujar la trayectoria, "un boceto espacial en 3d", quizás alguien pueda explicar algo al respecto?
:30 :30

User avatar

Topic author
Mondeo14
Webmaster
Webmaster
Posts: 10972
Joined: Tue Nov 03, 2009 8:48 pm
Topics: 655
Programa CAD o CAM: INVENTOR
Location: NAVARRA
Has thanked: 3530 times
Been thanked: 2518 times
Gender:
Zodiac:
Age: 63
Status: Online

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by Mondeo14 »

Hola German, bienvenido al pequeño infierno de las geometrí­as en 3D. Si has leí­do un poco mas atrás, hasta Ricardo tuvo problemas con el parabrisas y tubo que hacer el eje y el barrido en Catia. Yo he estado a punto de tirar la toalla, pero al final con un poco de astucia lo he conseguido en Inventor. ¿Cómo?, pues creándome curvas en 2D, con ellas construyendo superficies simples y luego después de interseccionarlas, obtener una curva en 3D.
Quiero recordar que en cierta ocasión comentó Ricardo que Solid Edge no hace bocetos en 3D, por lo que entonces has de utilizar otro programa para hacer parte o toda la geometrí­a y luego exportarla a Solid.
La carrocerí­a se las trae (en estos momentos me pillas en plena pelea con ella), pero también te voy a dar un consejo, si no te sale como el plano, pues le das tu toque personal y te lo inventas. A Ciri le va a gustar mas, ya que lo que quiere es que le implantemos cosas de nuestra propia "cosecha".

No te desanimes y sigue intentándolo.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


User avatar

Ricardo
Moderador
Moderador
Posts: 8611
Joined: Mon Nov 23, 2009 7:54 pm
Topics: 1162
Programa CAD o CAM: SOLID WORKS
Has thanked: 2846 times
Been thanked: 3310 times
Gender:
Status: Offline

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by Ricardo »

Mondeo14 wrote:

Si has leí­do un poco mas atrás, hasta Ricardo tuvo problemas con el parabrisas y tubo que hacer el eje y el barrido en Catia.

Efectivamente así­ lo hice, pero porque en Catia es muy sencillo hacer redondeos en croquis 3D, cosa que en SolidWorks no se puede hacer.

Mondeo14 wrote:

Quiero recordar que en cierta ocasión comentó Ricardo que Solid Edge no hace bocetos en 3D, por lo que entonces has de utilizar otro programa para hacer parte o toda la geometrí­a y luego exportarla a Solid

Es cierto, Solid Edge no hace bocetos 3D (por lo menos en la versión ST2 modo tradicional), pero eso no quiere decir que con artimañas no se pueda conseguir (seguramente las mismas o parecidas a las que has utilizado tu en Inventor).

Mañana preparo un tutorial de como harí­a yo ese boceto 3D en Solid Edge.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

User avatar

german
Especialista
Especialista
Posts: 213
Joined: Thu Feb 10, 2011 10:53 pm
Topics: 5
Programa CAD o CAM: SOLID WORKS
Location: Santa Fe
Been thanked: 3 times
Gender:
Zodiac:
Age: 51
Status: Offline

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by german »

Vale Ricardo, en verdad me serí­a de mucha ayuda saber éste pequeño truquillo.
Desde ya muchas gracias de parte de los novatos
:70 :70

User avatar

Ricardo
Moderador
Moderador
Posts: 8611
Joined: Mon Nov 23, 2009 7:54 pm
Topics: 1162
Programa CAD o CAM: SOLID WORKS
Has thanked: 2846 times
Been thanked: 3310 times
Gender:
Status: Offline

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by Ricardo »

Hola a tod@s.

Aquí­ tenéis el tutorial de como dibujarí­a yo el boceto 3D del parabrisas con Solid Edge.

Cambiando nombres de operaciones servirí­a también para SolidWorks.

Espero sea de utilidad.

Saludos.

Last edited by Mondeo14 on Wed Nov 09, 2016 1:10 am, edited 5 times in total.
Reason: Añadido adjunto al post.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

User avatar

Ricardo
Moderador
Moderador
Posts: 8611
Joined: Mon Nov 23, 2009 7:54 pm
Topics: 1162
Programa CAD o CAM: SOLID WORKS
Has thanked: 2846 times
Been thanked: 3310 times
Gender:
Status: Offline

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by Ricardo »

Cuando en Solid Edge decimos ir a "Superficies / Curva / Derivada"

en SolidWorks, debemos ir a " Operaciones / Curvas /Curva compuesta".

Otro detalle, en Solid Edge nos dejará utilizar el boceto 3D creado todas las veces que queramos.
En SolidWorks, la curva compuesta solo podremos utilizarla, para hacer un barrido, una vez, si necesitamos hacer dos o mas barridos con el mismo camino, debemos hacer la operación de curva compuesta dos o mas veces y asi tener varias curvas compuestas iguales.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

User avatar

Topic author
Mondeo14
Webmaster
Webmaster
Posts: 10972
Joined: Tue Nov 03, 2009 8:48 pm
Topics: 655
Programa CAD o CAM: INVENTOR
Location: NAVARRA
Has thanked: 3530 times
Been thanked: 2518 times
Gender:
Zodiac:
Age: 63
Status: Online

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by Mondeo14 »

Interesante tutorial Ricardo, hasta me puede servir para comprobar lo que yo he echo.

Mas o menos es la misma filosofí­a, pero yo he utilizado superficies para obtener la curva en 3D. Yo creo que al final me ha salido de casualidad, pero bueno, mas o menos ya lo tengo.

PD: Por cierto, punto para ti.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


User avatar

german
Especialista
Especialista
Posts: 213
Joined: Thu Feb 10, 2011 10:53 pm
Topics: 5
Programa CAD o CAM: SOLID WORKS
Location: Santa Fe
Been thanked: 3 times
Gender:
Zodiac:
Age: 51
Status: Offline

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by german »

Gracias Ricardo, es un tutorial muy interesante y práctico.
Ahora manos a la obra con el coche de Ciri para practicar

User avatar

Topic author
Mondeo14
Webmaster
Webmaster
Posts: 10972
Joined: Tue Nov 03, 2009 8:48 pm
Topics: 655
Programa CAD o CAM: INVENTOR
Location: NAVARRA
Has thanked: 3530 times
Been thanked: 2518 times
Gender:
Zodiac:
Age: 63
Status: Online

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by Mondeo14 »

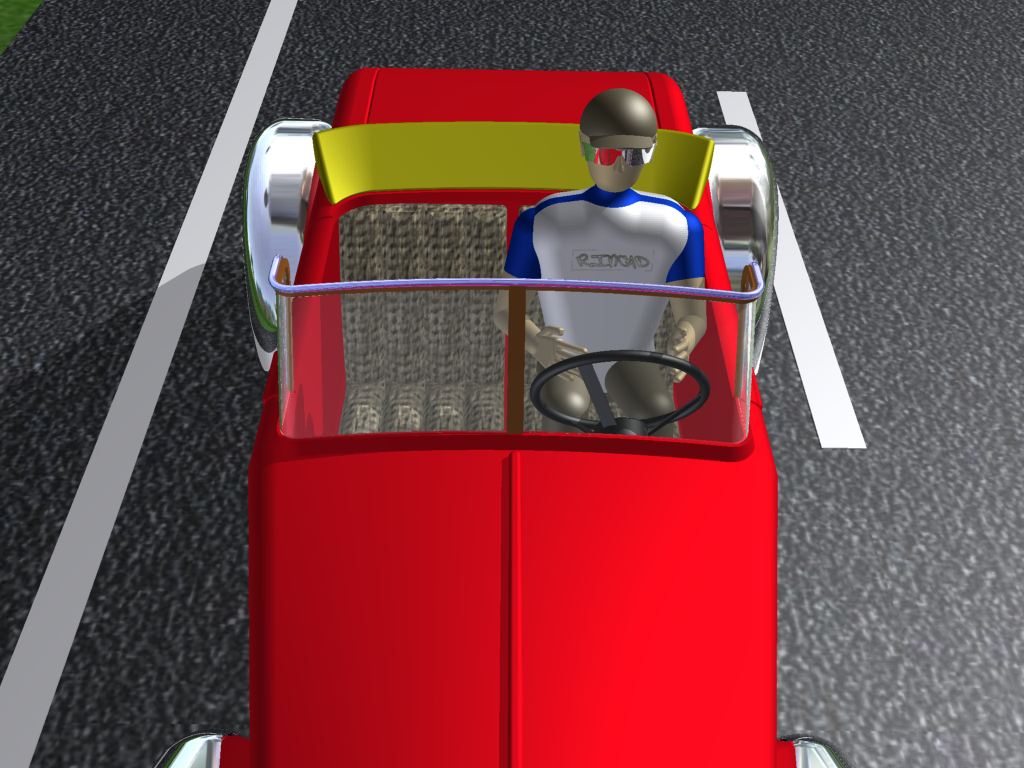

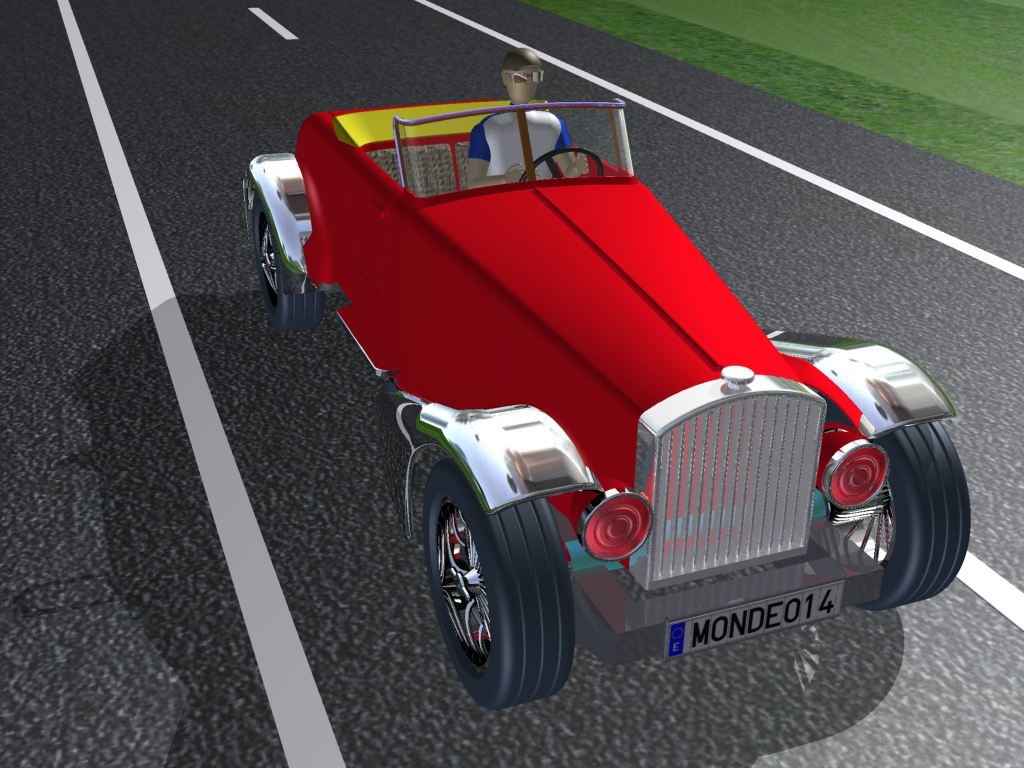

Bueno, mas o menos este es mi trabajo, lo suyo me ha costado, ya que a ratos lo iba haciendo. Por cierto, he aprovechado para darme una vuelta por la zona y estas son unas fotos del "evento" :44 :44


Last edited by jaam_24 on Thu Nov 03, 2016 6:31 am, edited 1 time in total.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


User avatar

Ricardo
Moderador
Moderador
Posts: 8611
Joined: Mon Nov 23, 2009 7:54 pm
Topics: 1162
Programa CAD o CAM: SOLID WORKS
Has thanked: 2846 times
Been thanked: 3310 times
Gender:
Status: Offline

Re: Vehí­culo Juguete Clásico (otro de CIRI)

Post by Ricardo »

Mondeo14 wrote:

ya que a ratos lo iba haciendo

Pues para estar hecho a ratos, te ha quedado muy, pero que muy bien.

Bonito detalle el del conductor, ¿a quien se parece?, me suena. :68 :68

Te has ganado un punto, si señor.

Saludos.
