(2010-10) Ejercicio NG Octubre 2010

Durante unos años, todos los meses se publicaron unos ejercicios de NG, ¿te atreves a hacerlo?
Imagen - INDICE EJERCICIOS PUBLICADOS


Avatar de Usuario

Mondeo14
Webmaster
Webmaster
Mensajes: 10968
Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648
Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3512 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado: Conectado

Re: (2010-10) Ejercicio NG Octubre 2010

Mensaje por Mondeo14 »

Joserra, seguro que esta semana sale el de Noviembre, creo que no se puede esperar mas (para no acumular trabajo :44 :44 ). Además tu ya lo has hecho.

Ricardo, si señor, me descubro ante ti. De tres soluciones y el original que han publicado en la web, la tuya no esta contemplada. Hay una parecida pero el autor ha utilizado superficies que no las veo yo necesarias. Y digo lo de los colores, porque es lo que a mi me estaba diciendo las caras como eran.
Hoy no pondré las soluciones de NG, tengo noche ocupada con "otras" tareas, pero mañana lo intentaré para que podáis conocer los métodos empleados y sobre todo como es el fichero original.

Joserra, ahora pon el tuyo o los tuyos, creo que dijiste que tení­as dos soluciones, tal y como te comentó Juanrri.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


Avatar de Usuario

Joserra
Oficial 1º
Oficial 1º
Mensajes: 1491
Registrado: Sab Dic 05, 2009 6:59 pm
Temas: 96
Programa CAD o CAM: AUTOCAD
Ubicación: Madrid
Agradecido : 462 veces
Agradecimiento recibido: 173 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: (2010-10) Ejercicio NG Octubre 2010

Mensaje por Joserra »

No te preocupes Ricardo, como querais. por cierto la de Ricardo exactamente igual que yo.

La de Juanrri (distinta a la mia) yo solo escurri una, es muy bonita tambien. Nuestro amigo uso solo un lado un plano y un punto y ataco desde abajo,...no digo mucho (o si) a proposito, prefiero que la consulteis en su pagina, es lo suyo. Ademas no me extrañaria nada de nada que esa 2º solucion la hayais conseguido alguno de vosotros, e incluso alguna tercera.

Lo dicho, no pasa nada ¿OK?

Imagen
Non nobis Domine, .. non nobis.! Sed nomini Tuo da gloriam !
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2818 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: (2010-10) Ejercicio NG Octubre 2010

Mensaje por Ricardo »

Igual mi solución solo es valida con SolidWorks ya que permite hacer una extrusión en una dirección determinada no como en Solid Edge que solo te permite hacerla perpendicular al plano del croquis.
Para hacer esto en Solid Edge es necesario un barrido y se necesitan dos croquis, uno para la sección y otro para la trayectoria.

Un saludo.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Joserra
Oficial 1º
Oficial 1º
Mensajes: 1491
Registrado: Sab Dic 05, 2009 6:59 pm
Temas: 96
Programa CAD o CAM: AUTOCAD
Ubicación: Madrid
Agradecido : 462 veces
Agradecimiento recibido: 173 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: (2010-10) Ejercicio NG Octubre 2010

Mensaje por Joserra »

Pero Ricardo de lo ultimo que comentas yo lo hize como tu (en catia) y pensando hasta se podria hacer en autocad.

un saludo

Última edición por Joserra el Mié Oct 27, 2010 10:01 am, editado 1 vez en total.
Imagen
Non nobis Domine, .. non nobis.! Sed nomini Tuo da gloriam !
Avatar de Usuario

avan78
Oficial 3º
Oficial 3º
Mensajes: 480
Registrado: Vie Jun 04, 2010 12:31 am
Temas: 31
Programa CAD o CAM: CATIA
Ubicación: Madrid
Agradecido : 1 vez
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 34
Estado: Desconectado

Re: (2010-10) Ejercicio NG Octubre 2010

Mensaje por avan78 »

Ricardo escribió:

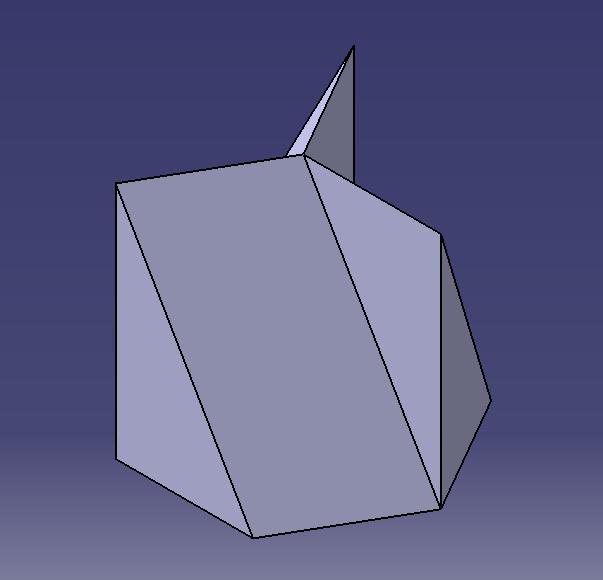

Calculo el lado del hexágono, dibujo un triangulo y un eje a 30º del lado inferior (de aquí­ que preguntara si un eje se consideraba un croquis).

En SolidWorks, una extrusión con la dirección del eje y profundidad el lado del hexágono.

Luego basta hacer una matriz circular de 3 elementos.

Yo he llegado a la misma solución con CATIA.

Imagen

Un saludo.

Última edición por Mondeo14 el Mar Nov 01, 2016 1:47 am, editado 3 veces en total.
Avatar de Usuario

Memicouso
Oficial 2º
Oficial 2º
Mensajes: 992
Registrado: Mar May 31, 2011 8:07 pm
Temas: 0
Programa CAD o CAM: CATIA
Ubicación: Cádiz
Agradecido : 27 veces
Agradecimiento recibido: 23 veces
Género:
Zodíaco:
Edad: 56
Estado: Desconectado

Re: (2010-10) Ejercicio NG Octubre 2010

Mensaje por Memicouso »

Repasando los ejercicios de IVNGWC que tengo hechos, he visto que me falta aún alguno por hacer entre ellos éste. Un salu2 :21

Imagen Imagen

Última edición por Mondeo14 el Mar Nov 01, 2016 1:47 am, editado 1 vez en total.

No sé que tienen las flores, las flores de mi alameda que cuando las olas rompen rompen "pa" asomarse a verlas.

Avatar de Usuario

Trazo
RIP - DEP
RIP - DEP
Mensajes: 785
Registrado: Vie Abr 13, 2012 1:31 pm
Temas: 0
Programa CAD o CAM: AUTOCAD
Ubicación: EN EL CIELO
Agradecimiento recibido: 14 veces
Género:
Estado: Desconectado

Re: (2010-10) Ejercicio NG Octubre 2010

Mensaje por Trazo »

Hola a todos, y reparto de puntos.

¡Vaya tela con el ejercicio! Primero hay que ver la pieza, y después está eso de tener que hacerla con un solo boceto.

Ahora que voy a publicar mi respuesta me he leído todas las respuestas del tema y he visto la solución de Ricardo, y tengo que decir que no es la misma que he usado yo. Yo he extruído un rombo, lo he recortado con un plano y después he hecho un patrón circular.

Aquí va la lámina, obtenida con Inventor, y con el volumen exacto.

Imagen

Un saludo

Última edición por Mondeo14 el Mar Nov 01, 2016 1:48 am, editado 1 vez en total.
Avatar de Usuario

ErmitageBB
RIP - DEP
RIP - DEP
Mensajes: 1102
Registrado: Vie Ago 02, 2013 11:39 am
Temas: 10
Programa CAD o CAM: INVENTOR
Ubicación: Vigo
Agradecido : 474 veces
Agradecimiento recibido: 112 veces
Género:
Estado: Desconectado

Re: (2010-10) Ejercicio NG Octubre 2010

Mensaje por ErmitageBB »

Bueno, aquí os queda mi solución al ejercicio, un solo boceto. Saludos.

ImagenImagen

Última edición por Mondeo14 el Mar Nov 01, 2016 1:48 am, editado 1 vez en total.
