Hola walter, has de hacer los 2 perfiles a la distancia que quieras y luego hacer un recubrimiento, posteriormente en el módulo de chapa puedes convertirlo a chapa y desplegarlo. Cuando recubras tubo redondo recuerda que tienen que quedarte las aristas a 90 grados para luego poder convertirlo a chapa. Si no lo entiendes lo ilustro ok?
un saludo.
te agradeceria si pudieses ilustrarme.
Gracias y puntito por tu ayuda!
Re: Rompiendome la cabeza con esto
Hola walter, aquí te adjunto un archivo seguro que lo ves mejor ahí, un saludo
Re: Rompiendome la cabeza con esto
Buenas, veo que hay que hacerlo desde el principio de chapa correcto? no es posible convertir en chapa lo que ya se tiene? adjunto archivo por poner ejemplo. Nunca he utilizado esta opción de chapa, usando chapa desde el principio luego se puede diseñar igual ? solo que al final tienes la opción de desplegarlo?
Gracias!
En el módulo de chapa es cierto que existe un icono para convertir a chapa pero necesita aristas de pliege, así que por lo menos en el caso del cilindro creo que no será posible, yo lo he utilizado para convertir un sólido en chapa, en el caso de una pirámide es más fácil hacer el sólido y luego convertirlo a chapa, solo tendrás que indicarle la cara fija y las aristas de plegado.
Un saludo.
Buenas, retomando el tema un poco, es posible hacer que quede mejor encajado con la placa base? como veis realmente es rectangular, con lo cual es necesario diferentes cortes y no los dos iguales, como se podria calcular eso ?
Saludos!
Hola Walter pues la verdad creo que no entiendo bien la pregunta "es necesario diferentes cortes " yo veo que todos los tubos tienen exactamente los mismos cortes que son ángulos de 90 grados y el corte que va con la placa base el mismo tubo podría quedar en cualquiera de las 4 posiciones
hay algo de la pregunta que no entiendo
saludos
Buenas, hasta que he encontrado mi post
.

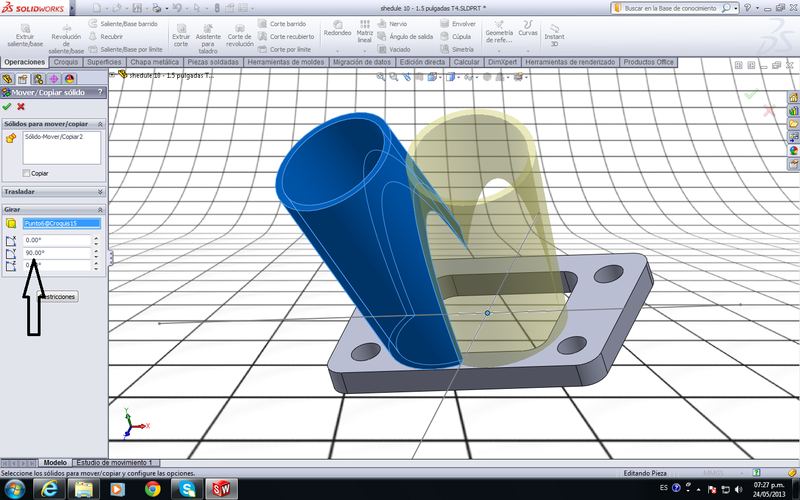

Enochernandez, el caso es que uno de los cortes tiene que ser a diferente angulo ya, para que la silueta inferior de la forma mas rectangular. Aquí se puede apreciar la diferencia

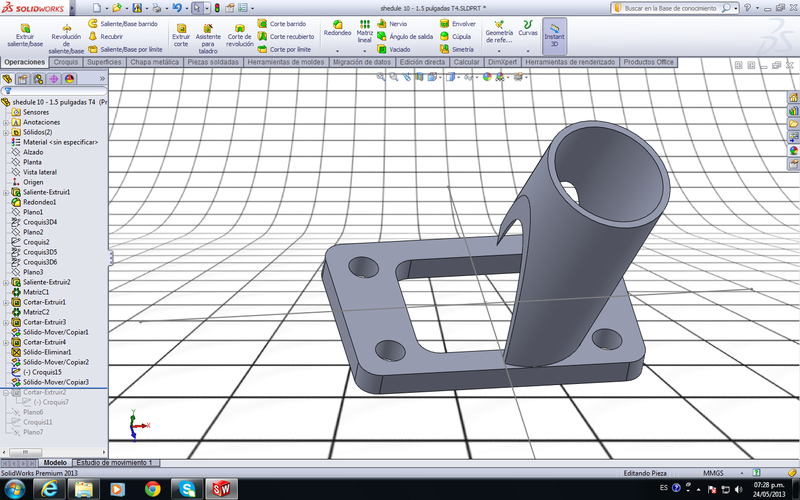

Y así es como se obtiene si hacemos los cortes iguales que por cierto, después de probar, los cortes a 90 no llegan a encajar perfectamente, hay que darle 94 grados aprox.
me da que es cuestión de echarle horas probando varios cortes pero a ver si puedo hacerlo desde el solidworks que como me ponga a cortar tubo en la realidad me lleno de tubos
. Tengo una duda con respecto a unos planos a ver si me pueden echar una mano pero abriré otro tema nuevo, ahora también quiero realizar lo mismo pero con uniones de 3-1 solo no se si sera el mismo procedimiento..
