(2009-11) Ejercicio NG Noviembre 2009

Durante unos años, todos los meses se publicaron unos ejercicios de NG, ¿te atreves a hacerlo?
Imagen - INDICE EJERCICIOS PUBLICADOS


Avatar de Usuario

Carlos00
Oficial 1º
Oficial 1º
Mensajes: 1114
Registrado: Lun Nov 23, 2009 7:30 pm
Temas: 83
Programa CAD o CAM: CATIA
Ubicación: Barcelona
Agradecido : 15 veces
Agradecimiento recibido: 13 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Carlos00 »

Una pregunta acerca del pdf. Lo he visto por encima pero creo que me va a costar. Creo que debo hacer un curso de interpretación de planos :63 ...va en serio, a veces me cuesta interpretarlos y necesito un rato de "ausencia".
Bueno, el caso es intentarlo ¿verdad?

Un saludo

Última edición por Carlos00 el Lun Dic 21, 2009 12:04 pm, editado 1 vez en total.

No importa lo lejos que llegues en la vida, sino como lo hagas en ésta

Avatar de Usuario

Luman
Oficial 1º
Oficial 1º
Mensajes: 1891
Registrado: Lun Nov 23, 2009 7:11 pm
Temas: 136
Programa CAD o CAM: MASTERCAM
Ubicación: Madrid
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 50
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Luman »

Hola, yo ya lo e hecho , gracias a Ricardo, que ahora ya que se hacerlo te voy a dar un puntito, por la ayuda prestada y la paciencia, jejejje, y después de hacerlo en SW, me anime y lo hice en Catia, jejjeje, me costo bastante,

para lo de la visión de planos a ver si voy subiendo algunos ejercicios de vistas, para ir practicando, ya veras como te vas acostumbrando a ver poco a poco, hay veces que cuesta mucho,

ah que se me olvidaba, cuando hice este ejercicio en Catia, quise ver el volumen, pero no se como se saca
puse estas dos rutas

File/Document properties

Imagen

por otro lado

Edit/ Properties

Imagen

Como se busca?

Saludos

Última edición por Mondeo14 el Mar Nov 01, 2016 8:33 pm, editado 5 veces en total.

No te haces mas viejo, sino mas sabio.

Avatar de Usuario

Carlos00
Oficial 1º
Oficial 1º
Mensajes: 1114
Registrado: Lun Nov 23, 2009 7:30 pm
Temas: 83
Programa CAD o CAM: CATIA
Ubicación: Barcelona
Agradecido : 15 veces
Agradecimiento recibido: 13 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Carlos00 »

Pues picas arriba del todo en el árbol (Part) y botón derecho "Properties" y en la pestaña "Mass".
Luman perfecto el ejercicio...yo no se si lo haré tan rápido :cry:

Sigue así­

Imagen

Salu2

Última edición por Mondeo14 el Mar Nov 01, 2016 8:33 pm, editado 3 veces en total.

No importa lo lejos que llegues en la vida, sino como lo hagas en ésta

Avatar de Usuario

Luman
Oficial 1º
Oficial 1º
Mensajes: 1891
Registrado: Lun Nov 23, 2009 7:11 pm
Temas: 136
Programa CAD o CAM: MASTERCAM
Ubicación: Madrid
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 50
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Luman »

Ok, esta noche voy saturao jejjej de cosas nuevas, gracias de nuevo

Imagen

Saludos

Última edición por Mondeo14 el Mar Nov 01, 2016 8:33 pm, editado 4 veces en total.

No te haces mas viejo, sino mas sabio.

Avatar de Usuario

Carlos00
Oficial 1º
Oficial 1º
Mensajes: 1114
Registrado: Lun Nov 23, 2009 7:30 pm
Temas: 83
Programa CAD o CAM: CATIA
Ubicación: Barcelona
Agradecido : 15 veces
Agradecimiento recibido: 13 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Carlos00 »

He empezado a "descifrar" el plano y supongo que voy bien....lo digo por los diferentes radios y su situación.

Imagen

Los dos radios verticales y paralelos al eje Z, son los de R300...me faltarán los redondeos de R30 pero eso para el final.
Bueno, ahora a comer que me tengo que ir a un sitio para empezar unas prácticas de empresa el Martes...cuando llegue esta noche os comento.... :43 a propósito....sabéis algo de moldes o matrices.
Lo digo porque creo que esa empresa se dedica a ello y me gustarí­a ir con "ventajilla" :18

Salu2

Última edición por Mondeo14 el Mar Nov 01, 2016 8:33 pm, editado 6 veces en total.

No importa lo lejos que llegues en la vida, sino como lo hagas en ésta

Avatar de Usuario

Autor del Tema
Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2818 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Ricardo »

Hola Carlos00.

No tengo claro que vayas bien.

Por lo que veo en la figura, parece, repito parece, que las medidas de la figura que has dibujado son:
80 en el eje X
110 en el eje Y
40 en el eje Z

Si es así­, los radios que has puesto no son correctos, el 200 deberí­a ser 500 y el 100 seria 300.

Lo que si haces bien es dejar los redondeos para el final.

Ya me dirás.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Luman
Oficial 1º
Oficial 1º
Mensajes: 1891
Registrado: Lun Nov 23, 2009 7:11 pm
Temas: 136
Programa CAD o CAM: MASTERCAM
Ubicación: Madrid
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 50
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Luman »

Hola Carlos00, estoy con Ricardo creo que los radios están equivocados

Saludos

Última edición por Mondeo14 el Mar Nov 01, 2016 8:37 pm, editado 1 vez en total.

No te haces mas viejo, sino mas sabio.

Avatar de Usuario

Carlos00
Oficial 1º
Oficial 1º
Mensajes: 1114
Registrado: Lun Nov 23, 2009 7:30 pm
Temas: 83
Programa CAD o CAM: CATIA
Ubicación: Barcelona
Agradecido : 15 veces
Agradecimiento recibido: 13 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Carlos00 »

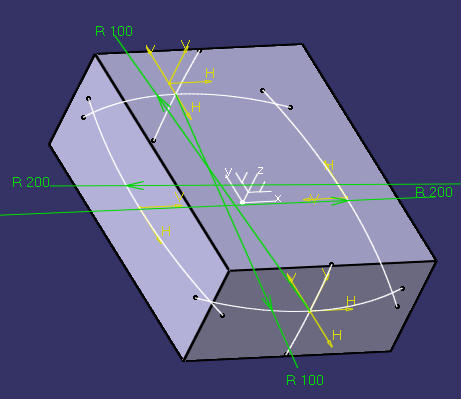

Hola
Siguiendo con la "pastillita", he cambiado los radios, pero repito que me está costando :no:

Imagen

Hay algo que creo estoy haciendo mal, porque las medidas que aparecen en la foto, las puedo "mover" y no son igual sus recorridos....me explico, los radios de 200 los muevo en toda su longitud del eje Y (perpendicular)....pero los radios de 100 solo hasta la mitad del eje X . Por eso digo que creo que algo estoy haciendo mal...habrá que investigar :63

Pero será esta tarde ya que he agotado bastantes neuronas :12
Salu2

Última edición por Mondeo14 el Mar Nov 01, 2016 8:34 pm, editado 4 veces en total.

No importa lo lejos que llegues en la vida, sino como lo hagas en ésta

Avatar de Usuario

Luman
Oficial 1º
Oficial 1º
Mensajes: 1891
Registrado: Lun Nov 23, 2009 7:11 pm
Temas: 136
Programa CAD o CAM: MASTERCAM
Ubicación: Madrid
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 50
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Luman »

Hola, creo que si que vas mal, aquí­ no puedo ni mirar el plano ni nada, luego te digo algo, en principio veo que te faltan radios, y ademas los que as hecho de 10 o de 15 no se a cuanto los as hecho también están mal, en un radio variable, a ver si te puedo decir algo luego cuando llegue a casa, tengo el ejercicio en el portátil

Saludos

No te haces mas viejo, sino mas sabio.

Avatar de Usuario

Autor del Tema
Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2818 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Ricardo »

Hola Carlos

El radio de 200 tiene una zona recta, mira este enlace.

http://www.rincad.es/viewtopic.php?p=81#p81

Y olví­date de los redondeos hasta el final.

Saludos.

Última edición por Mondeo14 el Mar Nov 01, 2016 8:37 pm, editado 2 veces en total.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Carlos00
Oficial 1º
Oficial 1º
Mensajes: 1114
Registrado: Lun Nov 23, 2009 7:30 pm
Temas: 83
Programa CAD o CAM: CATIA
Ubicación: Barcelona
Agradecido : 15 veces
Agradecimiento recibido: 13 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Carlos00 »

Gracias Ricardo por la ayuda
Ahora si que me he "picado" con la pastillica....no se cuanto tardaré, pero cuando lo consiga intentaré con un Vtuto....digo que no se lo que tardaré, por lo que comenté acerca de las prácticas que tengo la semana que viene....tengo que concentrarme en eso :18
Un punto te doy por tu ayuda :53

Salu2

Última edición por Carlos00 el Lun Dic 21, 2009 12:10 pm, editado 1 vez en total.

No importa lo lejos que llegues en la vida, sino como lo hagas en ésta

Avatar de Usuario

Luman
Oficial 1º
Oficial 1º
Mensajes: 1891
Registrado: Lun Nov 23, 2009 7:11 pm
Temas: 136
Programa CAD o CAM: MASTERCAM
Ubicación: Madrid
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 50
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Luman »

Hola luego voy haciendo mas muestro 1 sketch

Imagen

También se me paso a mi lo de hacer un vtuto

Saludos

Última edición por Mondeo14 el Dom Jun 21, 2015 3:29 pm, editado 3 veces en total.
Razón: Imagen actualizada.

No te haces mas viejo, sino mas sabio.

Avatar de Usuario

Carlos00
Oficial 1º
Oficial 1º
Mensajes: 1114
Registrado: Lun Nov 23, 2009 7:30 pm
Temas: 83
Programa CAD o CAM: CATIA
Ubicación: Barcelona
Agradecido : 15 veces
Agradecimiento recibido: 13 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Carlos00 »

Casi casi, pero todaví­a no :47

Imagen

Esa zona del medio...¿quien le ha mandado estar ahí­? :34 ...seguiré intentándolo

Salu2

Última edición por Mondeo14 el Mar Nov 01, 2016 8:38 pm, editado 4 veces en total.

No importa lo lejos que llegues en la vida, sino como lo hagas en ésta

Avatar de Usuario

Luman
Oficial 1º
Oficial 1º
Mensajes: 1891
Registrado: Lun Nov 23, 2009 7:11 pm
Temas: 136
Programa CAD o CAM: MASTERCAM
Ubicación: Madrid
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 50
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Luman »

Hola, a mi me lo pones muy difí­cil ya, no se porque puede salir eso, si quieres cuelgo mi diseño, y comparas, aunque a mi también me salen algunas rayas no normales,
Ya me dirás

Saludos

No te haces mas viejo, sino mas sabio.

Avatar de Usuario

Carlos00
Oficial 1º
Oficial 1º
Mensajes: 1114
Registrado: Lun Nov 23, 2009 7:30 pm
Temas: 83
Programa CAD o CAM: CATIA
Ubicación: Barcelona
Agradecido : 15 veces
Agradecimiento recibido: 13 veces
Género:
Zodíaco:
Edad: 55
Estado: Desconectado

Re: (2009-11) Ejercicio NG Noviembre 2009

Mensaje por Carlos00 »

Gracias luman
Yo creo que es un pique personal con el ejercicio :34 ...y como cada vez que lo repito lo hago desde cero, pues me doy cuenta en que me he equivocado....
¿a que te refieres con colgar tu diseño?, ¿al archivo?. Creo que tu tienes la R19 y yo uso la R16, con lo que me parece que no podrí­a abrirlo...de todas maneras gracias por el ofrecimiento :53

Salu2

Última edición por Carlos00 el Lun Dic 21, 2009 12:11 pm, editado 1 vez en total.

No importa lo lejos que llegues en la vida, sino como lo hagas en ésta
