(2010-11) Ejercicio NG Noviembre 2010

Durante unos años, todos los meses se publicaron unos ejercicios de NG, ¿te atreves a hacerlo?
Imagen - INDICE EJERCICIOS PUBLICADOS


Avatar de Usuario

Josemi
En Prácticas
En Prácticas
Mensajes: 121
Registrado: Mar Dic 01, 2009 10:28 am
Temas: 14
Programa CAD o CAM: SOLID WORKS
Agradecido : 7 veces
Agradecimiento recibido: 57 veces
Género:
Zodíaco:
Edad: 51
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por Josemi »

Luman escribió:

Hola, pues me dejas a cuadros, rotara igual sea al centro que no se al centro?

Ya me dejas con la dudas, de todas maneras probare también

Saludos

El tema es que el barrido lo hace bien de las dos formas,siendo tangente como tu has hecho, y también lo deberí­a de hacer si desplazamos el trayecto 1 mm y ponemos el circulo en el centro, pero creo recordar que cuando le diste torsión te salia mal, yo he deducido que puede ser por lo siguiente, según la forma en que yo lo hice, también observe que dando 2 mm al circulo si que salí­a la vista preliminar del barrido, pero cuando le das a aceptar me decí­a que no se podí­a porque la operación crearí­a geometrí­a invalida (cosas del solidworks), y como soy un poco cabezón pensé... que geometrí­a invalida ni que ostias, tiene que salir, y probando las opciones me di cuenta que dando torsión si salí­a. Claro, si el circulo rota al barrer desde su centro (por eso el trayecto en el centro) no se deforma, pero si el trayecto no esta en el centro, sale un churro, aquí­ dejo 2 imágenes de barrido de un circulo las 2 con la opción de torsión, una con el trayecto tangente y otra al centro para ver la diferencia. Que lí­o, a mi los barridos con el solidworks siempre me han dado guerra.

Tangente:

Imagen

Al centro:

Imagen

PD: Lo de la torsión se supone que no es necesario, pero el solidworks se pone cabezón y dice que no se puede si no le das torsión, al menos a mi me pasó.

Última edición por Mondeo14 el Mar Nov 01, 2016 1:35 am, editado 4 veces en total.

Visita mi blog

Verba volant, scrīpta mānent
Avatar de Usuario

Luman
Oficial 1º
Oficial 1º
Mensajes: 1891
Registrado: Lun Nov 23, 2009 7:11 pm
Temas: 136
Programa CAD o CAM: MASTERCAM
Ubicación: Madrid
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 50
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por Luman »

Hola, valla lio con esto del barrido,

Si efectivamente la vista preliminar si sale, y si en vez de 2mm pones 1.98 tambien sale, sin torsion, en el tema que expones ya estoy liao :30 :30

Saludos

No te haces mas viejo, sino mas sabio.

Avatar de Usuario

trastero
Usuari@
Usuari@
Mensajes: 5
Registrado: Lun Feb 08, 2010 10:10 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por trastero »

Hola os dejo el mio en SW, el volumen no cuadra

Imagen

Última edición por Mondeo14 el Mar Nov 01, 2016 1:36 am, editado 3 veces en total.
Avatar de Usuario

Autor del Tema
Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2818 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por Ricardo »

Bien trastero, pero la diferencia en el volumen es mucha, repasa las medidas es posible que falle alguna.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2818 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por Ricardo »

Siguiendo con mis practicas, aquí está mi solución y esta vez con INVENTOR 2011.

El volumen me da 9016'295 (bastante bien, creo yo).

Imagen

Saludos.

Última edición por Mondeo14 el Mar Nov 01, 2016 1:36 am, editado 6 veces en total.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Aer73
Oficial 1º
Oficial 1º
Mensajes: 1304
Registrado: Lun Nov 30, 2009 6:11 pm
Temas: 35
Programa CAD o CAM: NX
Agradecido : 20 veces
Agradecimiento recibido: 14 veces
Género:
Zodíaco:
Edad: 50
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por Aer73 »

Muy bien Ricardo, ahora ya solo te falta con NX y lo tienes con todos los CadÁs que usas. :53
Saludos y un punto para ti.

Avatar de Usuario

Fgs
Oficial 1º
Oficial 1º
Mensajes: 2079
Registrado: Lun Nov 23, 2009 9:20 pm
Temas: 537
Programa CAD o CAM: AUTOCAD
Agradecimiento recibido: 205 veces
Género:
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por Fgs »

no lo hago en catia porque seria abusar de los que no lo conoceis. y digo eso, porque lo hace directamente, sin travalenguas, sin trucos, sin efectos secundarios....

y ademas, parametrico. yo propondria hacer una espiral enrollada en otra.

¿que soft lo haria? catia --> SIIIIIIIIIIII

¿y los demas?

La historia la escribes con tus actos.

Avatar de Usuario

Aer73
Oficial 1º
Oficial 1º
Mensajes: 1304
Registrado: Lun Nov 30, 2009 6:11 pm
Temas: 35
Programa CAD o CAM: NX
Agradecido : 20 veces
Agradecimiento recibido: 14 veces
Género:
Zodíaco:
Edad: 50
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por Aer73 »

Hola Fgs, En NX es tan sencillo como en Catia :69 , a tu propuesta de una espiral enrollada en otra algo así se trato en este otro post.
Un saludo.

http://www.rincad.es/viewtopic.php?f=11&t=312

Última edición por Mondeo14 el Mié Mar 15, 2017 11:33 pm, editado 1 vez en total.
Avatar de Usuario

Josemi
En Prácticas
En Prácticas
Mensajes: 121
Registrado: Mar Dic 01, 2009 10:28 am
Temas: 14
Programa CAD o CAM: SOLID WORKS
Agradecido : 7 veces
Agradecimiento recibido: 57 veces
Género:
Zodíaco:
Edad: 51
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por Josemi »

A mi con nx me ha costado un poquillo,y encima el volumen no llega,no tengo ni idea porque,he repasado un poco las medidas y parecen estar bien,en fin,que se le va a hacer.

Imagen

Última edición por Mondeo14 el Mar Nov 01, 2016 1:37 am, editado 4 veces en total.

Visita mi blog

Verba volant, scrīpta mānent
Avatar de Usuario

djvicentleon
Especialista
Especialista
Mensajes: 295
Registrado: Sab Nov 27, 2010 7:22 pm
Temas: 35
Programa CAD o CAM: CATIA
Ubicación: Jaen-Madrid
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 44
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por djvicentleon »

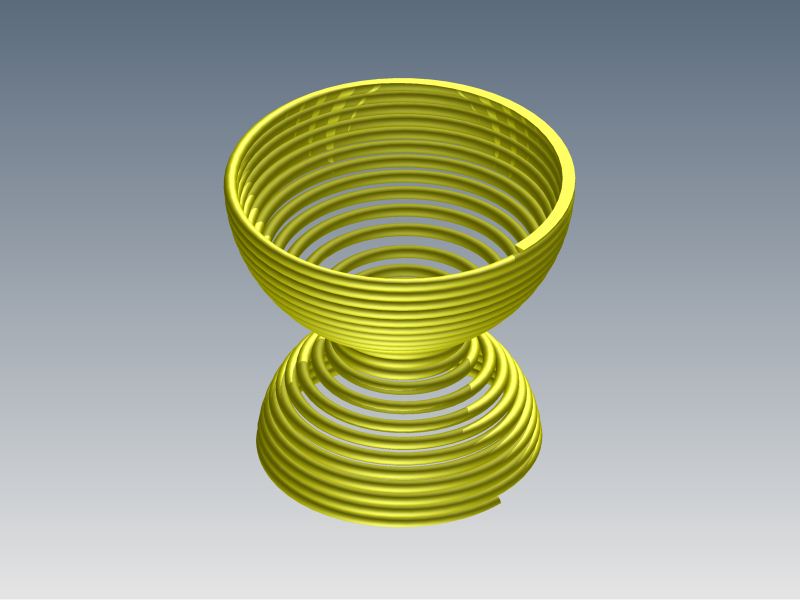

Otra mas salu2

Imagen

Última edición por Mondeo14 el Mar Nov 01, 2016 1:37 am, editado 4 veces en total.
Avatar de Usuario

jaam_24
Maestr@
Maestr@
Mensajes: 3089
Registrado: Dom Jun 27, 2010 11:28 am
Temas: 162
Programa CAD o CAM: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1861 veces
Agradecimiento recibido: 2188 veces
Género:
Zodíaco:
Edad: 44
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por jaam_24 »

Hola djvincentleon creo que te falta cortar por arriba y por abajo.

Avatar de Usuario

djvicentleon
Especialista
Especialista
Mensajes: 295
Registrado: Sab Nov 27, 2010 7:22 pm
Temas: 35
Programa CAD o CAM: CATIA
Ubicación: Jaen-Madrid
Agradecimiento recibido: 1 vez
Género:
Zodíaco:
Edad: 44
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por djvicentleon »

Es verdad¡¡ por eso no me cuadra el volumen...........

Avatar de Usuario

nacho1126
Especialista
Especialista
Mensajes: 352
Registrado: Sab Jul 09, 2011 12:17 am
Temas: 0
Programa CAD o CAM: CATIA
Ubicación: México
Género:
Zodíaco:
Edad: 36
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por nacho1126 »

Hola que tal estoy intentado realizar este ejercicio pero la verdad es que no he podido, he hecho la forma del resorte con curvas de intersección, y he generado otro plano donde coloco el circulo y después tratado de hacer un barrido, pero no puedo hacer el barrido, dejo la imagen y el error que me marca.

Imagen

Alguien sabe a que se debe este error?
Gracias.

Última edición por Mondeo14 el Mar Nov 01, 2016 1:38 am, editado 2 veces en total.
Avatar de Usuario

Autor del Tema
Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2818 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por Ricardo »

Difícil, Nacho, saber que está pasando con tan solo ver esa imagen.

Si te parece manda el archivo y tratamos de ver que pasa.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

nacho1126
Especialista
Especialista
Mensajes: 352
Registrado: Sab Jul 09, 2011 12:17 am
Temas: 0
Programa CAD o CAM: CATIA
Ubicación: México
Género:
Zodíaco:
Edad: 36
Estado: Desconectado

Re: (2010-11) Ejercicio NG Noviembre 2010

Mensaje por nacho1126 »

Hola Ricardo pues aqui dejo mi archivo, espero y estar haciendo lo correcto.

Gracias. :19
