Re: Diseño Estructura

Mensaje por Walter »

Vie Mar 15, 2013 18:00 - TomCat escribió:

Viva Noruega! y viva Neutrogena :49

Aquí podrás ver algunos vídeos muy interesantes de como construir estructuras.
SW es un programa bastante bueno para trabajar con estructuras aun no siendo especifico en esta materia.

.................

Aunque tengas la versión estudiante y por tanto básica no creo que este capada en el modo estructural.

puff que forma de utilizar el SW el del primer vídeo..impresionante. :63

Avatar de Usuario

Autor del Tema
ignasi
Usuari@
Usuari@
Mensajes: 7
Registrado: Lun Mar 11, 2013 12:29 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Diseño Estructura

Mensaje por ignasi »

Gracias a todos por vuestra ayuda! A falta de cambiar un perfil en el último modelo esta(creo) terminado. Ahora a trabajar con el SW simulation, algún apartado del foro dedicado a ello? guías?

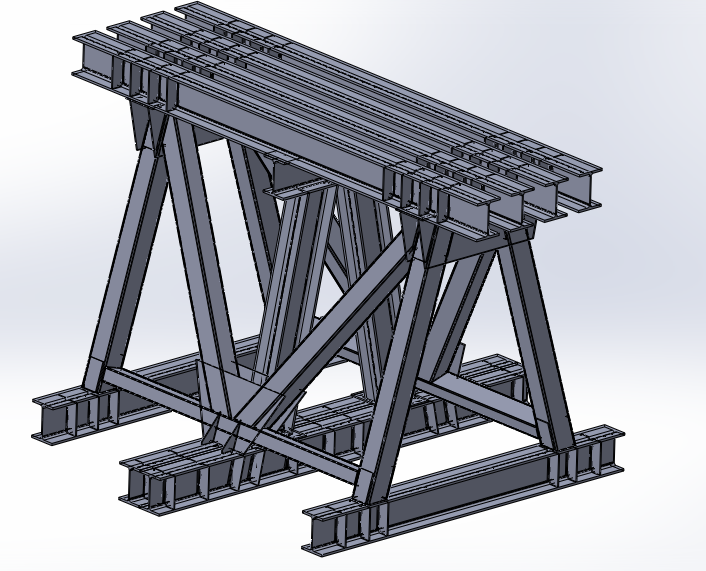

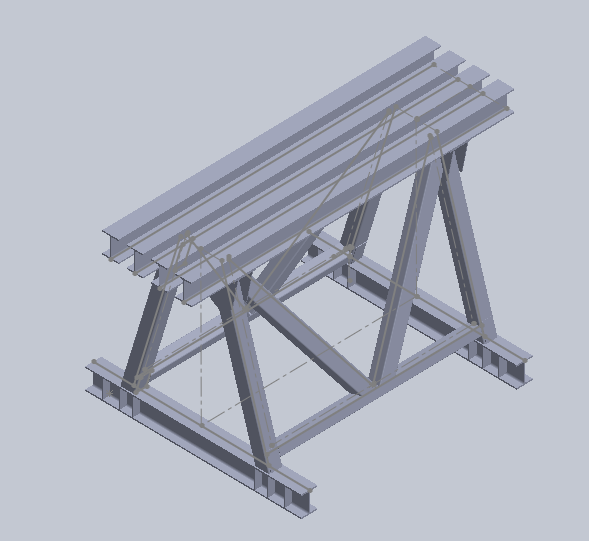

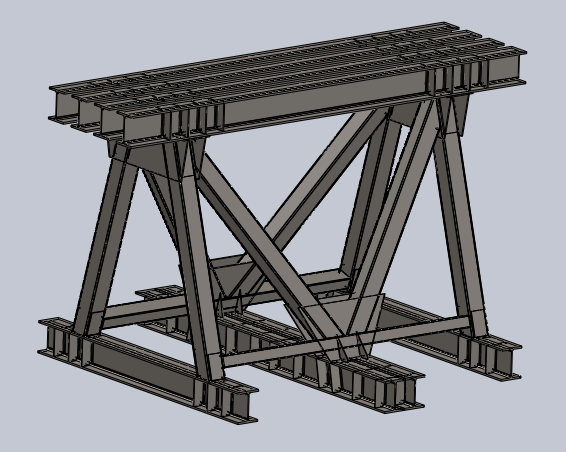

Os dejo unas fotos del trabajo

ImagenImagenImagen

Última edición por Mondeo14 el Dom Nov 27, 2016 2:00 pm, editado 1 vez en total.
Avatar de Usuario

guaycos
Usuari@
Usuari@
Mensajes: 28
Registrado: Mar Ene 08, 2013 5:26 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Diseño Estructura

Mensaje por guaycos »

Muy bueno,enhorabuena ignaci :53
Te dejo la HEB de300 saludos

Última edición por Mondeo14 el Dom Nov 27, 2016 1:50 pm, editado 5 veces en total.
Razón: Añadido adjunto al post.
Avatar de Usuario

Autor del Tema
ignasi
Usuari@
Usuari@
Mensajes: 7
Registrado: Lun Mar 11, 2013 12:29 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Diseño Estructura

Mensaje por ignasi »

Sobre la simulación cual es la mejor forma de trabajar... con beam elements o solid elements?

Saludos

Avatar de Usuario

sergioind
Usuari@
Usuari@
Mensajes: 26
Registrado: Jue Ago 02, 2012 5:29 pm
Temas: 0
Programa CAD o CAM: CATIA
Agradecimiento recibido: 1 vez
Género:
Estado: Desconectado

Re: Diseño Estructura

Mensaje por sergioind »

Si has definido el conjunto como estructura, tendrás que hacerlo con "beams", no??

Avatar de Usuario

carburundum
Especialista
Especialista
Mensajes: 251
Registrado: Mar Oct 09, 2012 6:51 pm
Temas: 10
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 57
Estado: Desconectado

Re: Diseño Estructura

Mensaje por carburundum »

a ver hasta donde yo sé si todos tus elementos tienen contacto entre ellos, creo que así debería de ser sólo tienes que indicarles los puntos fijos y aplicarle fuerzas.

un saludo

P.D.: si hay elementos que no se tocan tendrás que realizar análisis por separado, en conjunto te dará error.

Avatar de Usuario

Jconan
Usuari@
Usuari@
Mensajes: 47
Registrado: Lun Abr 08, 2013 3:10 pm
Temas: 18
Programa CAD o CAM: SOLID WORKS
Género:
Zodíaco:
Edad: 62
Estado: Desconectado

Re: Diseño Estructura

Mensaje por Jconan »

Hola Ignasi:
yo también soy nuevo en este foro pero te puedo ayudar. cuando se hace una estructura de cualquier tipo de perfil que tal vez no este en la biblioteca o es un perfil personalizado. Lo que yo hago es primero hacer un croquis 3D y luego inserto un perfil standart , modifico el perfil a las medidas y formas que me interesan , lo renombro y lo guardo como una plantilla de perfil. asi puedo conseguir cualquier perfil que se tarda menos en modificar que buscarlo si no lo tienes en plantilla.
Es pero que te sirva de ayuda
