Rompiendome la cabeza con esto

[skratus]

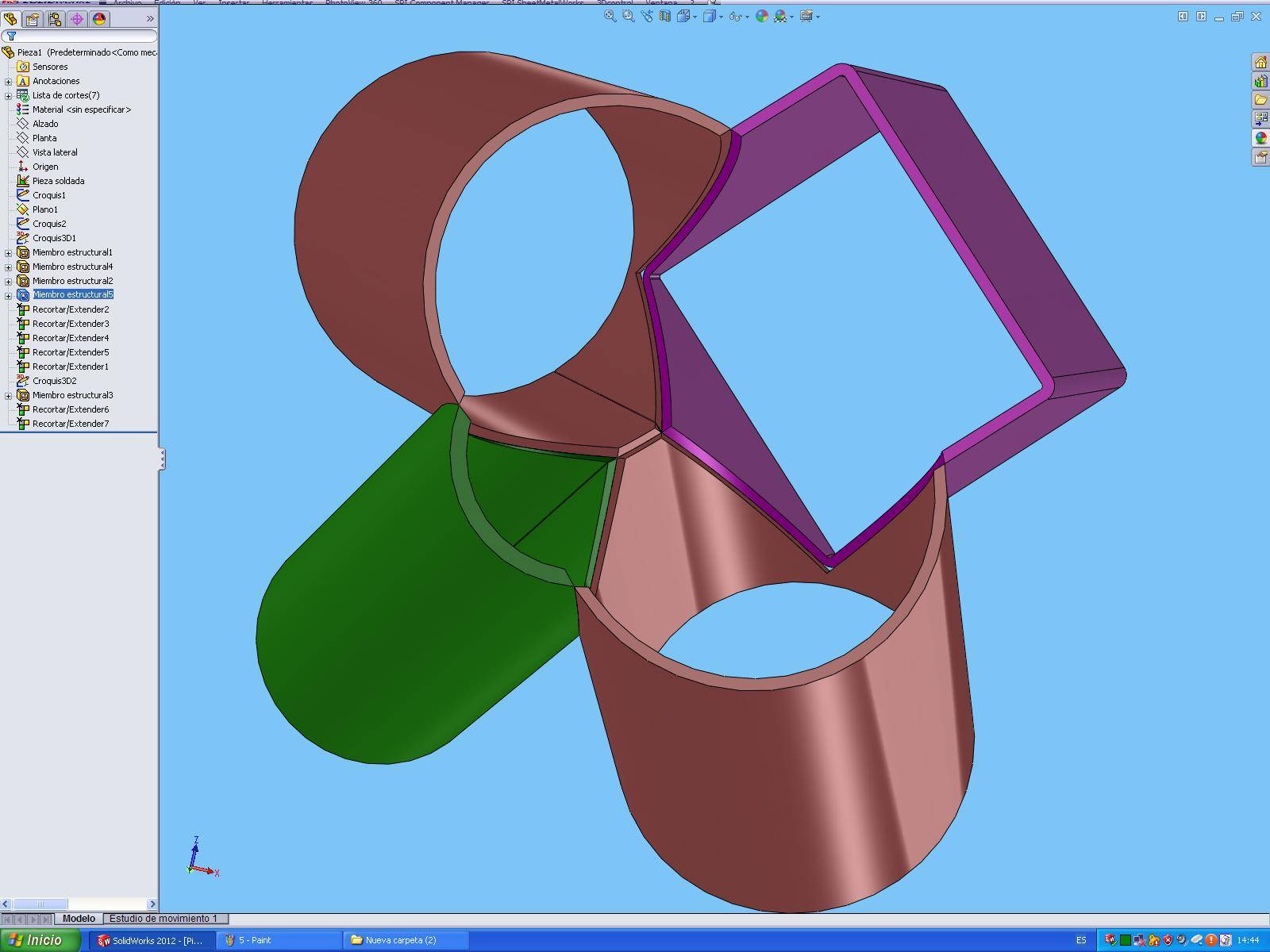

En dimensiones para corte de tubo me sale esto.

No me cuadra con los ángulos que dais vosotros

[Lucesgo]

Buenos dias a todos.

He intentado hacer lo que comentaba Walter, y pese a que hay una parte que no acabo de entender (y puede que ahi este el fallo), a mi si me sale bien.

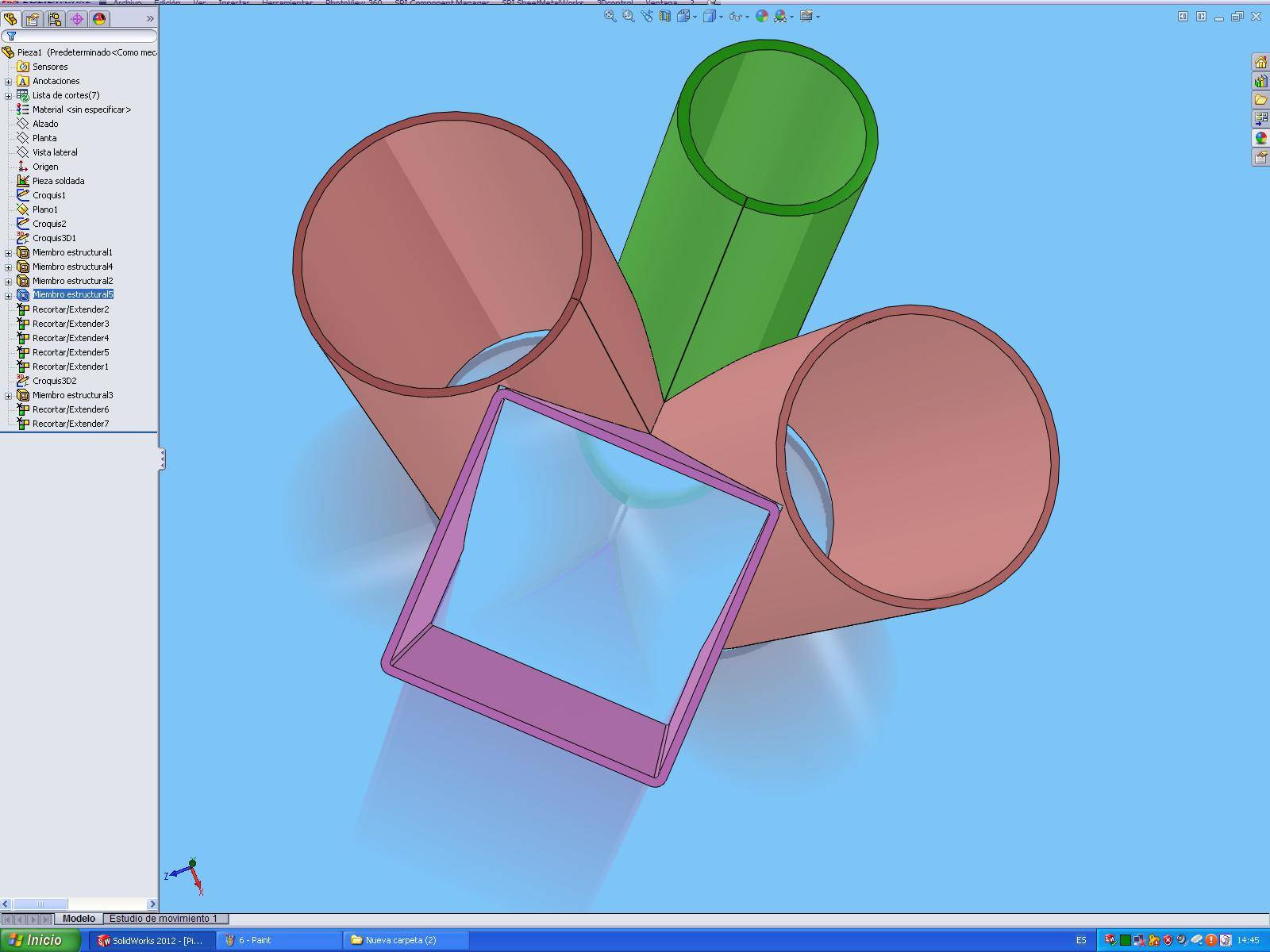

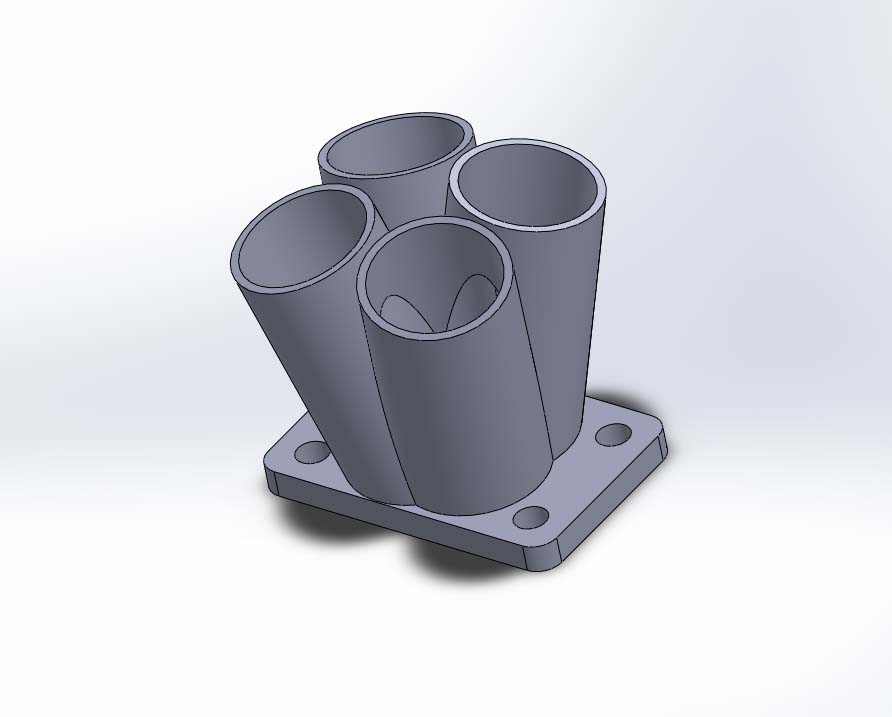

He hecho el ensamblaje como estructura soldada segun el croquis de 10x10 y el de 45x45 (he tenido que subirlo hasta 55 para que no se corten unos tubos con otros completamente) y un tubo de las medidas que indicabas.

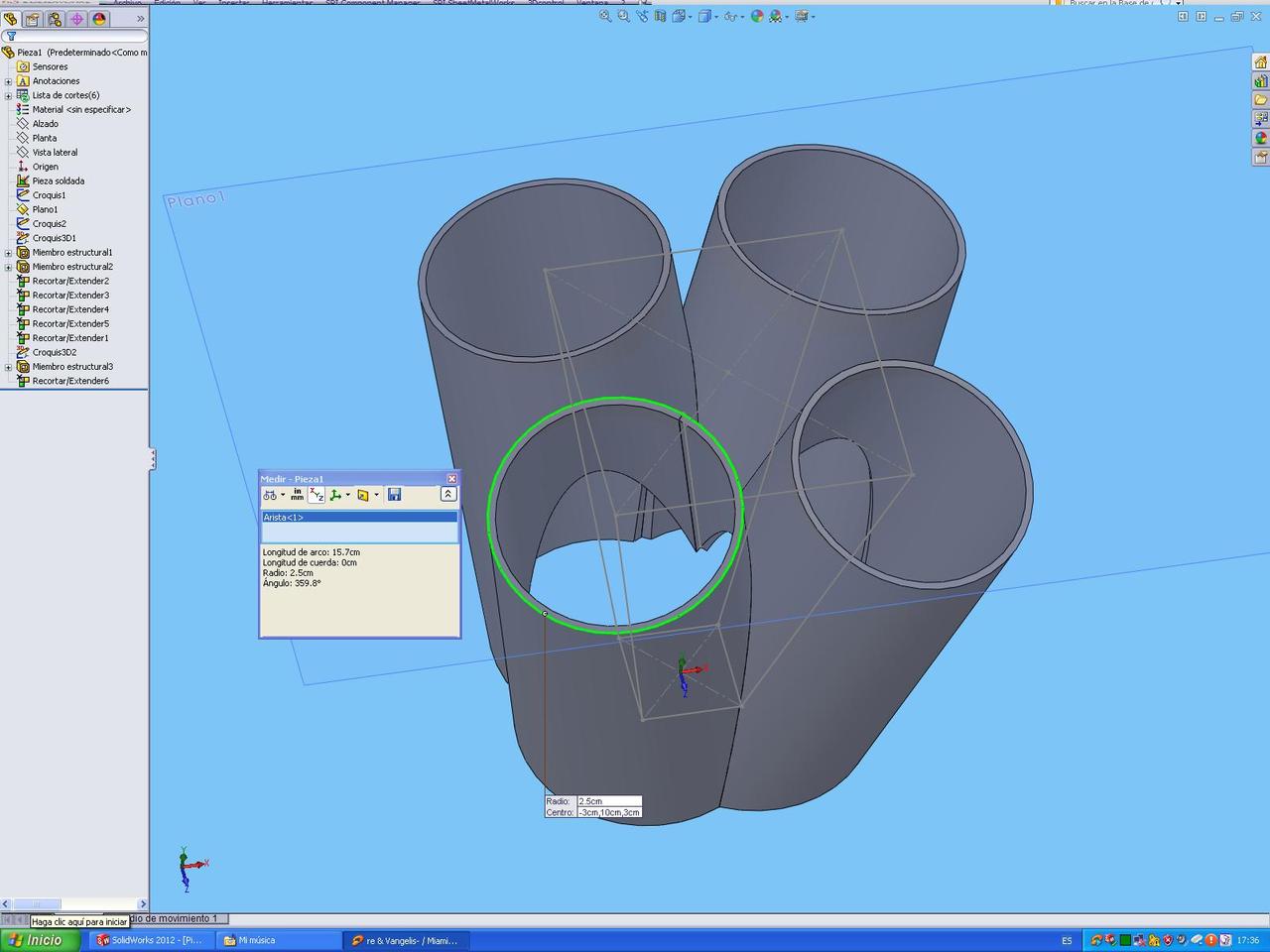

A continuacion, he cortado unos tubos con otros, pero al ser superficies cilindricas, me daba un corte "raro", por lo que sobre el ensamblaje, he creado un croquis que pasara por el origen en forma de "L" a 90º y he extruido el corte... y me coinciden perfectamente al volverlos a ensamblar.

Si quieres ajustar la union inferior de los tubos al agujero de la brida, basta con que midas la distancia entre la union interior de los tubos y el borde del agujero, y modifiques el croquis que define el punto de partida inferior. Como siempre mantienes el origen, puedes hacer tantos ajustes como quieras (tanto arriba, como abajo, como en longitud), ya que siempre se te va a mantener la extrusion del corte y la union de los tubos se te va a mantener en su sitio.

Es muy probable que pase algo por alto, pero por mas que releo el post, no lo veo...

Perdonad por inmiscuirme...

[skratus]

Perdonad por inmiscuirme...

¿Como que inmiscuirte? aqui cualquier idea, opinion o sugerencia es bien recibida

[Lucesgo]

No habia visto tu post, skratus...

Es lo que te comentaba, pero muchisimo mejor explicado.

[guaycos]

Hola a todos,yo creo que la forma mas fácil y simple seria hacerlo totalmente con piezas soldadas.

Saludos

[Walter]

Buenas, impresionante Skratus, puntazo para ti. nunca me he puesto con el tema de elementos estructurales pero lo empezare a usar a partir de ahora.

Ayer hice otras uniones 4-1 para otro tipo de placa que es mas grande, lo hice como al principio pero ahora viendo tu procedimiento lo voy a hacer así.

Lo de los grados de corte , el plano lateral que usas realmente no es el correcto, si te haces la idea que por ahí paso un disco de radial o sierra para dejar esa forma no cuadra, se debería de crear un plano que sea colineal (no se si es correcto) al corte.

Esto es lo que hice ayer, de paso aprovecho para preguntar, no se si se trata de un bug en solidworks pero hice uno y me salio algo torcido, el cual me extraño tanto pensando que algo hice mal y tenia que retocar pero al guardarlo, luego lo volví a abrir quedaba perfecto, pero hoy he vuelto a abrir el archivo y vuelve a estar torcido..

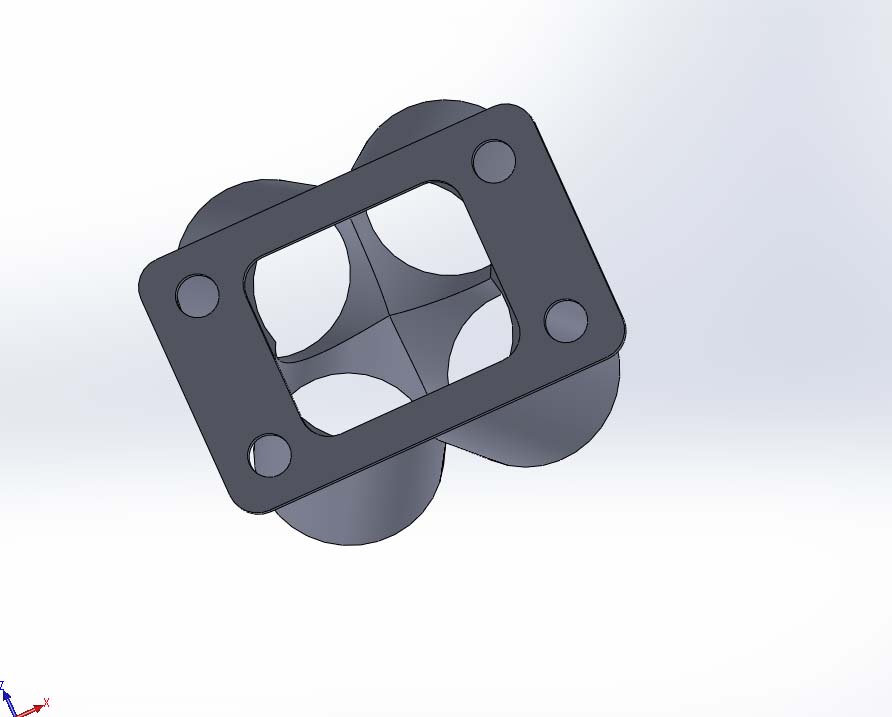

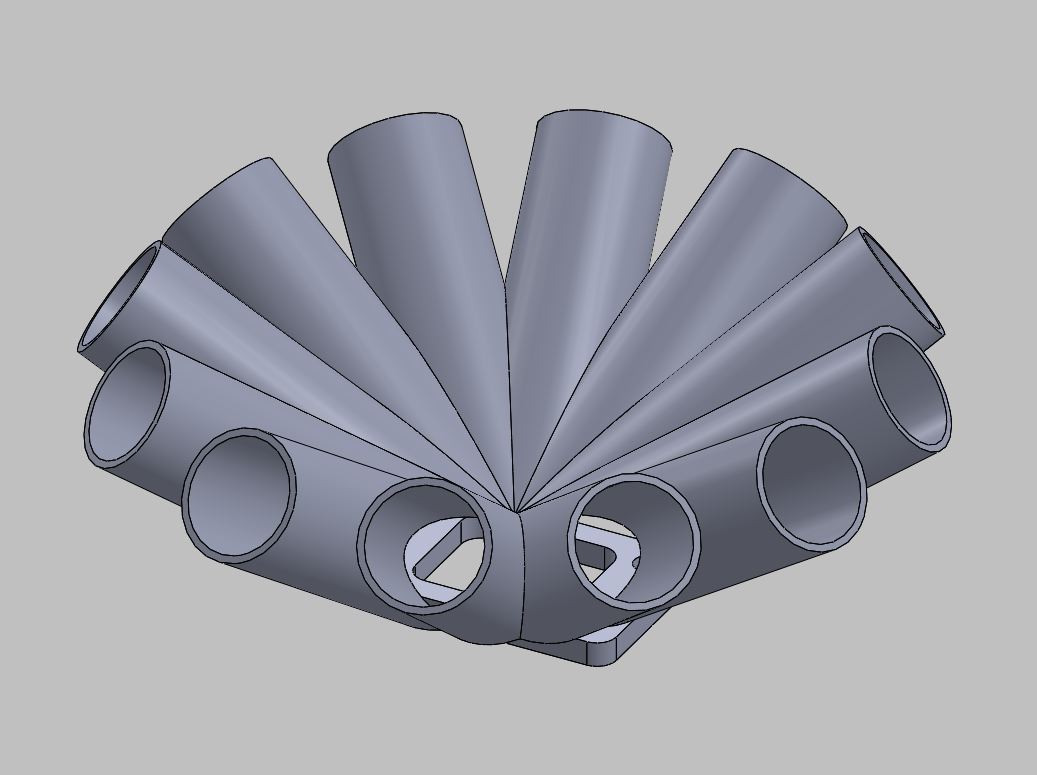

Así salio cuando lo hice al principio.

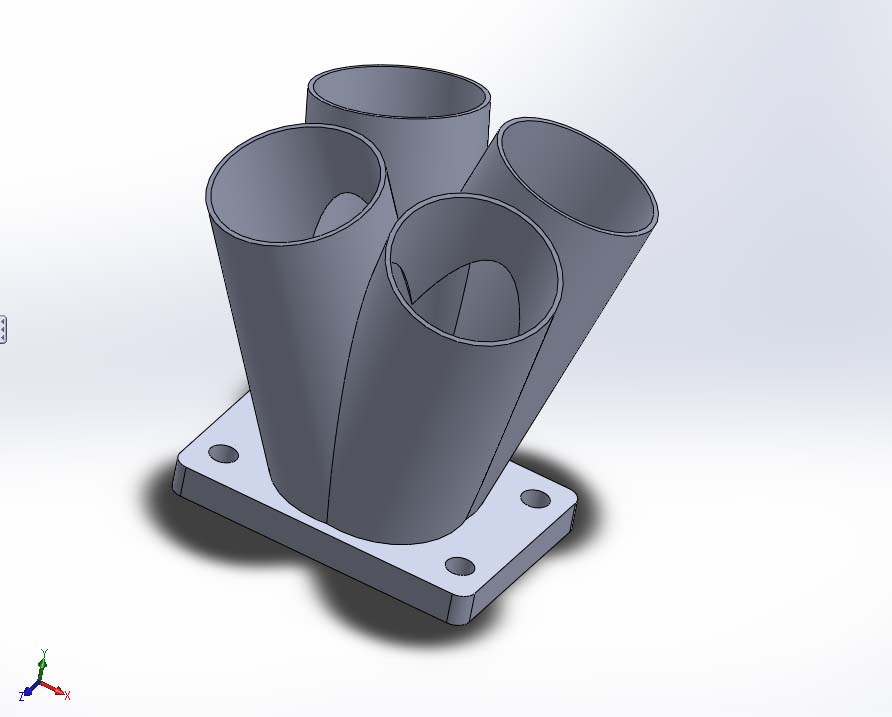

Al guardarlo, lo volví a abrir para comprobar una cosa y ya salia bien.

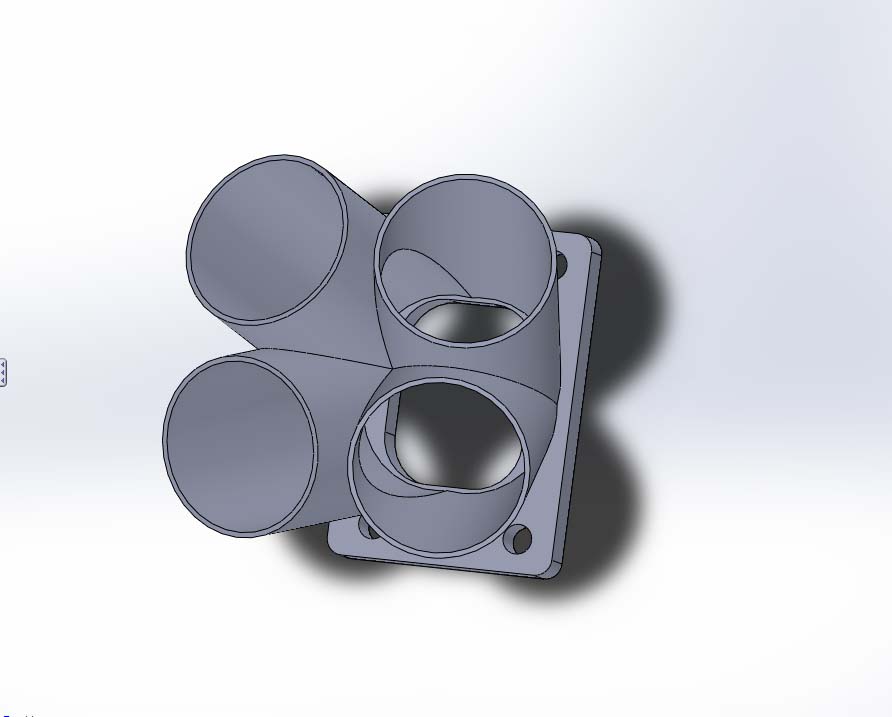

Pero hoy he abierto otra vez y vuelve a estar torcido..

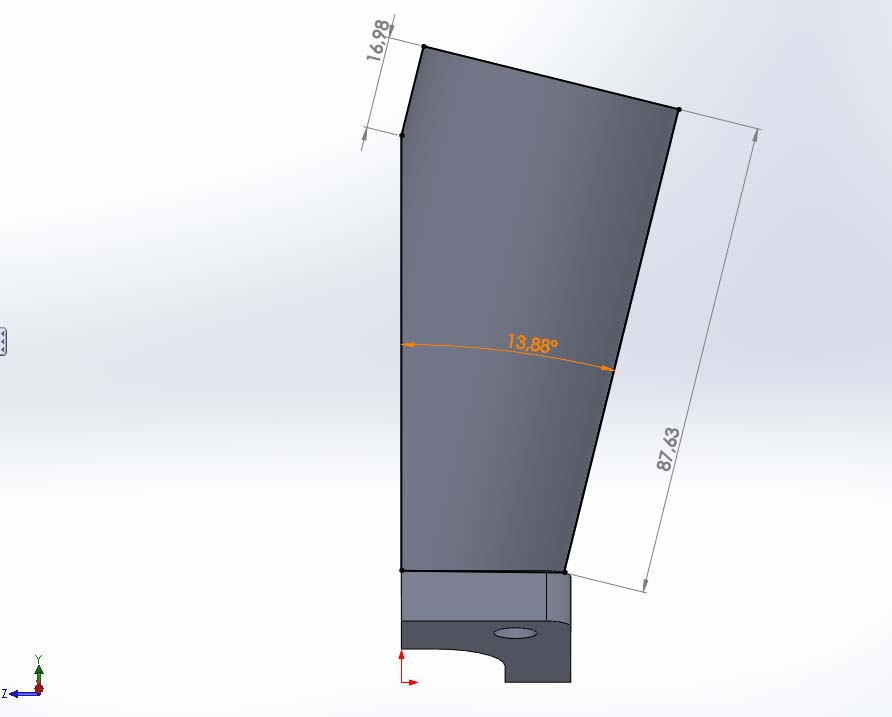

Este es el angulo de corte.

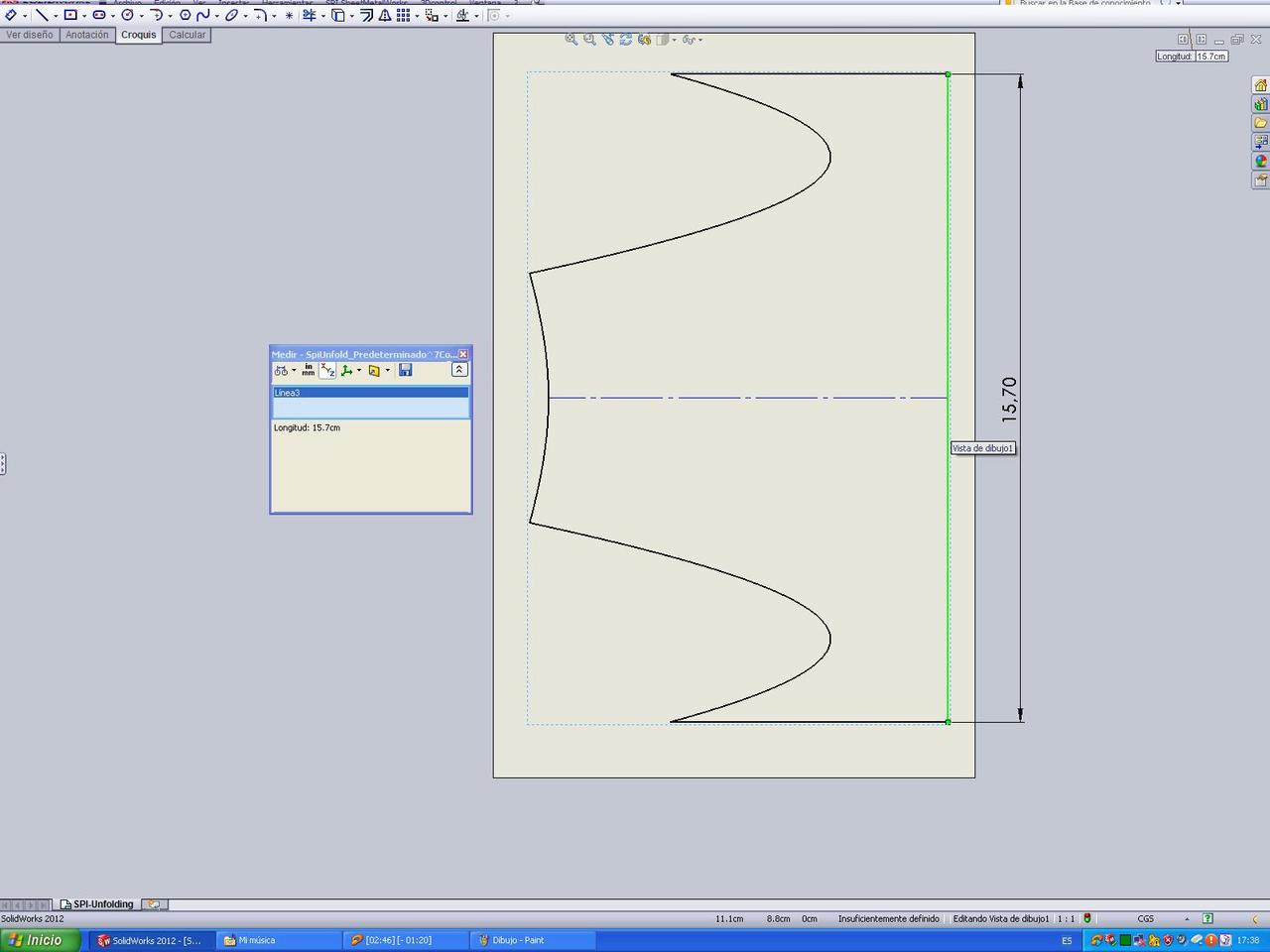

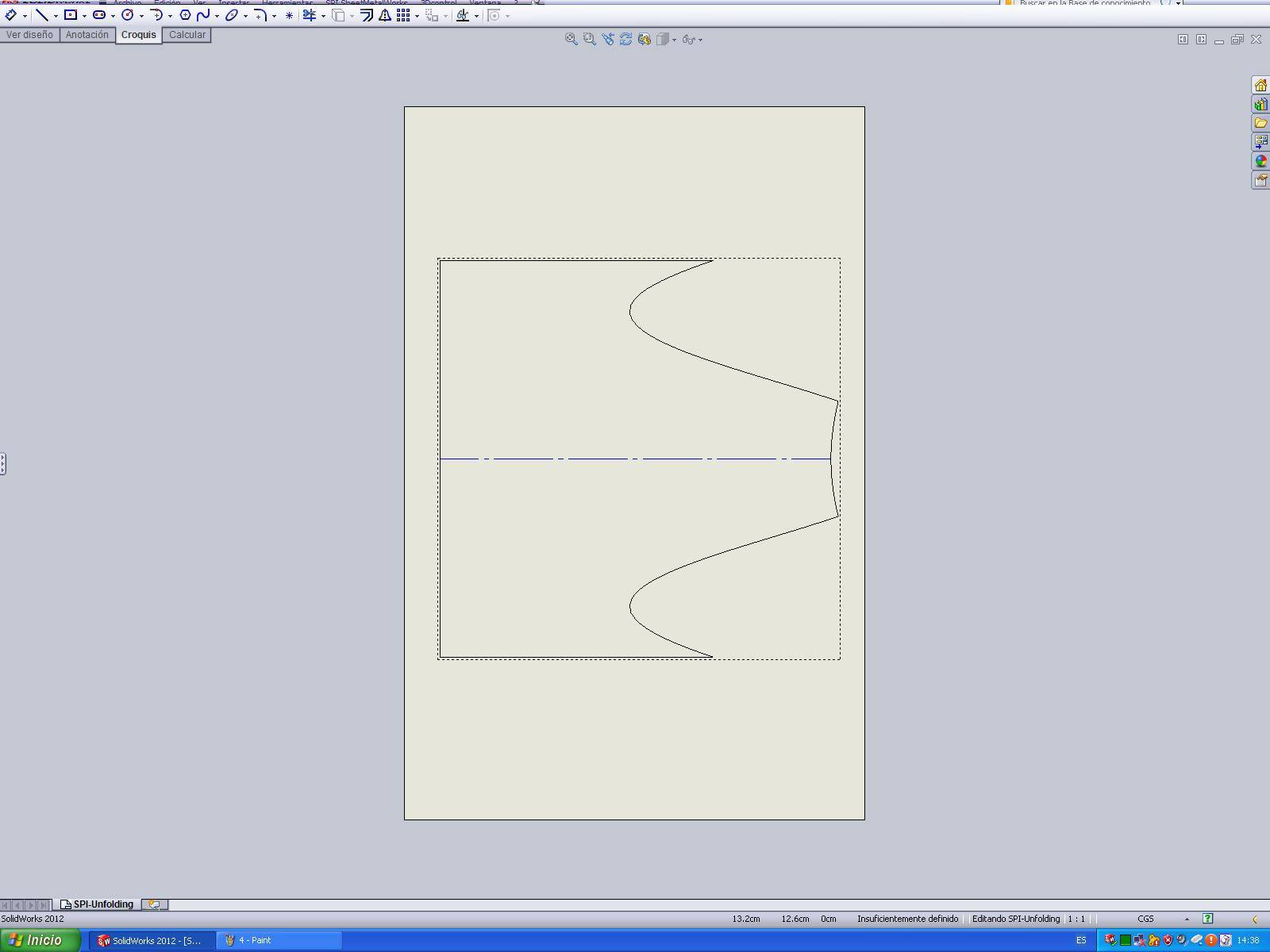

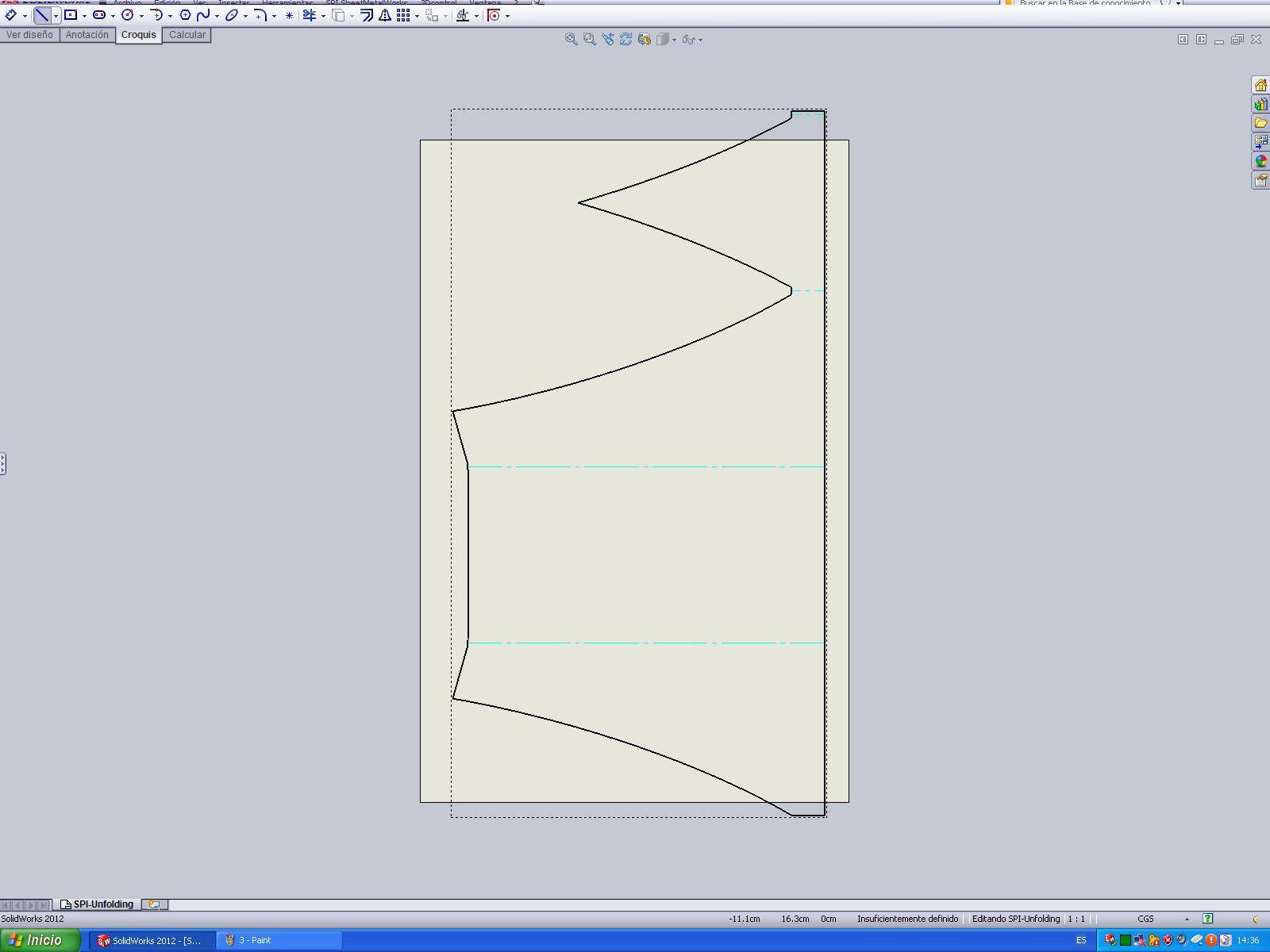

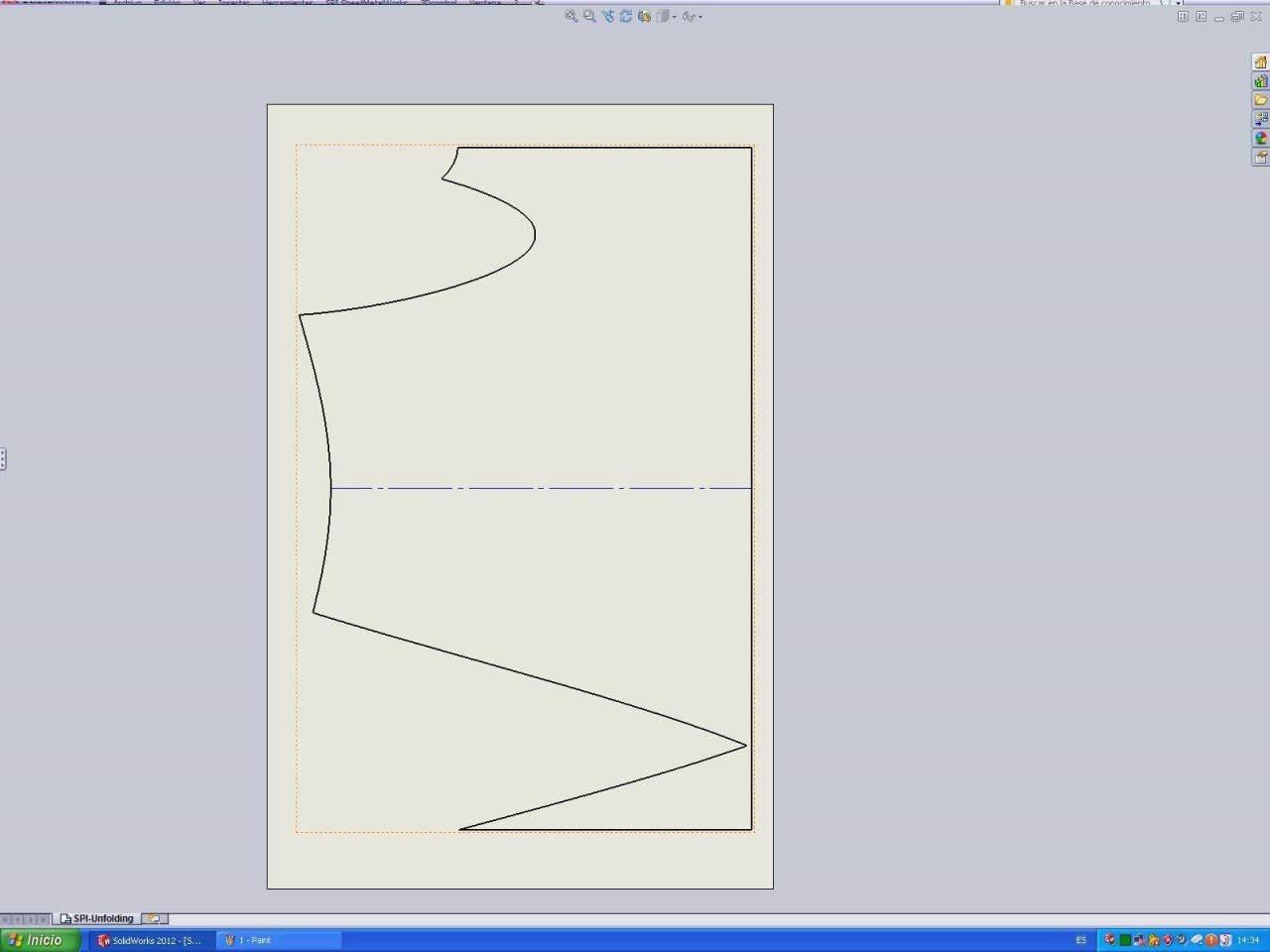

Lo que si me gusta es el plano que ha hecho guaycos, que lo ha extendido , eso seria también genial porque se imprimiría el plano se pondría sobre el tubo, se marcaría y se cortaría..como se hace ese plano?

Gracias a todos!!!

[Walter]

Dejo el archivo para que le echéis un vistazo, no se si hice mal o se trata de un bug del programa aunque ayer ya digo que se veía bien después de eso..

Saludos!

[Ricardo]

Hola Walter.

Yo lo veo siempre torcido y creo que lo que pasa es que el tubo esta revirado y al hacer la matriz parece torcido.

En el croquis 3D4 tienes un rectángulo y luego en el croquis 2 hay un cuadrado al unir dos vértices (que es la trayectoria de la extrusión) sale revirado.

Haz un cuadrado en el croquis 3D4 y ya sale bien, me parece a mi.

Saludos.

[Walter]

Buenas Ricardo, haciendo lo que tu dices tienes razon, no se si llegue a modificarlo entonces porque sino no me cuadra, ahora queda bien pero no tan bien como ayer

Pregunta, no es posible hacer eso rectangular y que salga bien encajado? creo que el cuadrado superior tambien habria que hacerlo rectangular?

[Ricardo]

Tu preguntas y yo intento responder.

Para que no te salga torcido, que dices tu, los rectángulos del croquis 3D4 y del croquis 2 deben ser semejantes o sea iguales de forma pero con dimensiones proporcionales.

Haz una prueba para que veas que pasa.

Deja el croquis 3D4 con ese rectángulo de dimensiones 20 x 15.

Ahora ves al croquis 2 y cambia las dimensiones para que sean, por ejemplo 20 x 200, haz varias pruebas con dimensiones diferentes y verás que cambios sufre la pieza.

¿Has probado también a hacer las matrices de mas elementos, 6 por ejemplo?.

Saludos.

[Ricardo]

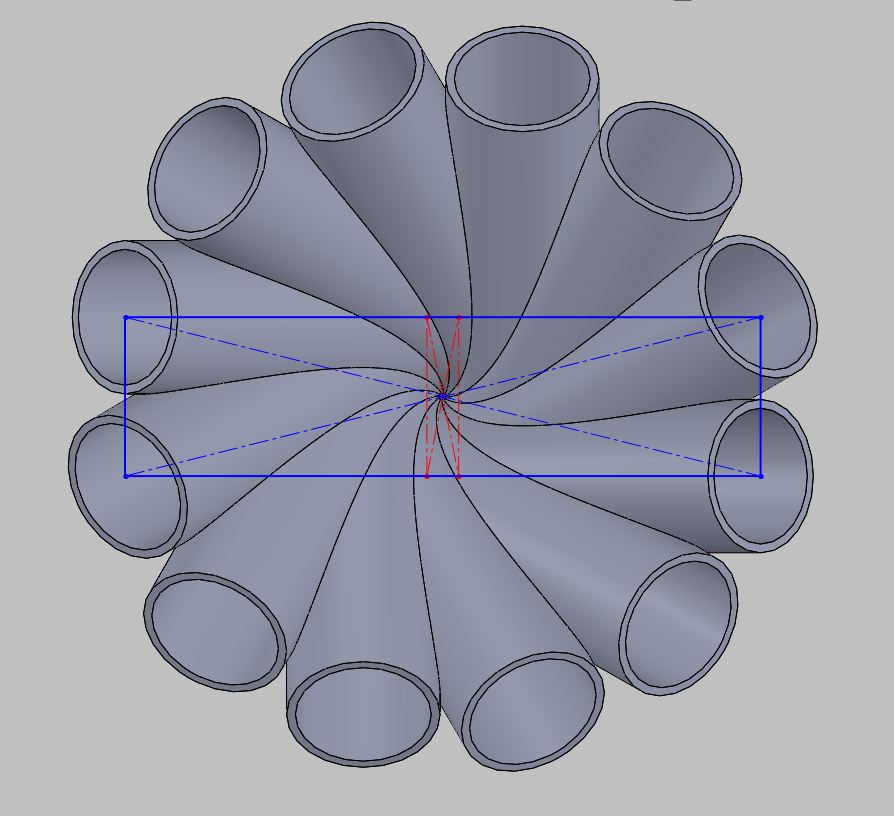

Mas pruebas, según sean los croquis resultan formas curiosas.

Si las rectángulos de los croquis no son semejantes los cortes no son rectos.

Saludos.

[carburundum]

Un apunte porque hace tiempo que no estoy con este hilo, los croquis de miembros estructurales se pueden editar y darle las dimensiones que uno quiera, también se pueden hacer nuevos miembros estructurales y añadirlos a la biblioteca.

Puede que parezca evidente pero como he visto algo sobre descargar perfiles........

un saludo

[Walter]

Tu preguntas y yo intento responder.

Para que no te salga torcido, que dices tu, los rectángulos del croquis 3D4 y del croquis 2 deben ser semejantes o sea iguales de forma pero con dimensiones proporcionales.

Haz una prueba para que veas que pasa.

Deja el croquis 3D4 con ese rectángulo de dimensiones 20 x 15.

Ahora ves al croquis 2 y cambia las dimensiones para que sean, por ejemplo 20 x 200, haz varias pruebas con dimensiones diferentes y verás que cambios sufre la pieza.

¿Has probado también a hacer las matrices de mas elementos, 6 por ejemplo?.

Saludos.

perfecto, esta noche lo hago.

Sobre mas matrices, aun no he probado pero si que necesitare hacerlas mas adelante, incluso ya pondré por ejemplo uniones de 4-2, osea la pletina base dividida en dos agujeros e irían dos matrices en cada lado.

Algo así:

Gracias Ricardo!

carburundum, si, algo me comentaron de añadirlos a la biblioteca, lo tendré en cuenta, gracias también por la info!

[guaycos]

Hola a todos.

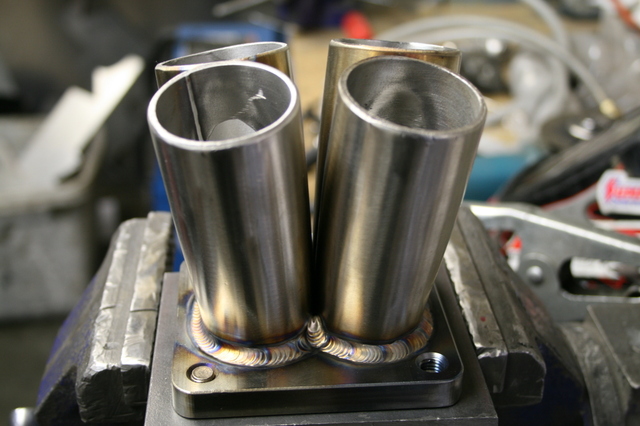

Subo nuevas imágenes, donde se aprecia mejor lo "potente "que son las piezas soldadas en solidworks

[Walter]

guaycos buena info! podrias explicar porfavor los pasos para hacerlo de esa forma? me refiero luego obtener los planos de abajo, que realmente me vendrian genia luego imprimirlos y con el tubo, marcarlos. Estare muy agradecido!.

Saludos.
