hay la llevo
pronto subiré unos planos para entretenerse
Ventilador
-
joesanti7
- Usuari@
- Posts: 21
- Joined: Mon Jan 20, 2014 6:54 pm
- Topics: 0
- Programa CAD o CAM: MASTERCAM
- Gender:
- Status: Offline
Re: Ventilador
Last edited by Mondeo14 on Wed Dec 28, 2016 12:36 am, edited 2 times in total.
-
elisa
- Usuari@
- Posts: 8
- Joined: Thu Feb 20, 2014 1:33 pm
- Topics: 0
- Programa CAD o CAM: INVENTOR
- Gender:
- Zodiac:
- Age: 49
- Status: Offline
Re: Ventilador
hola a todos
interesante ejercicio,yo lo hice en inventor 2008,ya q no cuento con otras versiones,espero poder hacerlo pronto en solidwork...por ahora les presento mi ventilador
Last edited by Mondeo14 on Sun Dec 11, 2016 12:40 am, edited 3 times in total.
-
Trazo
- RIP - DEP
- Posts: 785
- Joined: Fri Apr 13, 2012 1:31 pm
- Topics: 0
- Programa CAD o CAM: AUTOCAD
- Location: EN EL CIELO
- Been thanked: 14 times
- Gender:
- Status: Offline
Re: Ventilador
Hola Elisa, bienvenida a RinCAD.
Te doy un punto por el trabajo realizado, aunque tengo que hacer una pequeña observación: me parece que has colocado las aspas al revés.
Un saludo
-
celegan1
- Usuari@
- Posts: 3
- Joined: Wed Feb 05, 2014 9:31 pm
- Topics: 0
- Programa CAD o CAM: SOLID WORKS
- Gender:
- Status: Offline
Re: Ventilador
Hola soy nuevo en esto, tengo duda de como interpretar el plano, las aspas las tengo que dibujar sobre un plano que esta inclinado 27°? lo que no logro entender son esas dos lineas de y=0 e y=250. Muchas gracias
-
Mondeo14
- Webmaster
- Posts: 10972
- Joined: Tue Nov 03, 2009 8:48 pm
- Topics: 655
- Programa CAD o CAM: INVENTOR
- Location: NAVARRA
- Has thanked: 3530 times
- Been thanked: 2518 times
- Gender:
- Zodiac:
- Age: 63
- Status: Online
Re: Ventilador
Hola Celegan1, bienvenido a RinCAD, esperamos verte con frecuencia por aquí.
La verdad es que no recuerdo si he realizado este ejercicio, creo que no, porque de haberlo hecho, ya hubiese comentado parte de lo que voy a decir.
Me parece de juzgado de guardia la forma acotar la sección, yo le hubiese mandado repetir la lámina 1000 veces a su autor, porque manda dios que manera de acotar.
A tu pregunta, en la parte superior, vamos, encima de la vista donde te dice Y=0 e Y=250, tienes un detalle de lo que significan esos valores. Ahora bien, interpretarlos va a ser tu siguiente problema, porque yo lo he estado mirando un poco y la verdad, de momento no lo he entendido. Por eso pienso que no he hecho esta pieza
Mira a ver si con lo que te he dicho (que es bien poco), te puedes aclarar un poco y si no a ver si alguien de los que ya lo han hecho te puede ayudar.
Un saludo
Nos leemos, Mondi
Procesador: CPU Intel i7 4820k│Disco Duro: SSD 500 GB y 2 TB│Memoria RAM: 24 GB-DDR3 667 MHz│Tarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5│
-
Solid_15
- Usuari@
- Posts: 47
- Joined: Tue Jul 21, 2015 9:17 pm
- Topics: 6
- Programa CAD o CAM: SOLID WORKS
- Has thanked: 5 times
- Gender:
- Zodiac:
- Age: 49
- Status: Offline
Re: Ventilador
Hola a todos:
Aporto mi solución. SW + Keyshot.
He puesto las aspas un poco al azar. No me quedan nada claro las cotas... (las he inclinado un 7%, no sé vosotros)
Last edited by jaam_24 on Wed Nov 02, 2016 6:44 am, edited 1 time in total.
-
Uesugi
- Usuari@
- Posts: 8
- Joined: Sat Mar 15, 2014 5:02 pm
- Topics: 0
- Programa CAD o CAM: NX
- Gender:
- Status: Offline
Re: Ventilador
Ahí va mi solución con NX

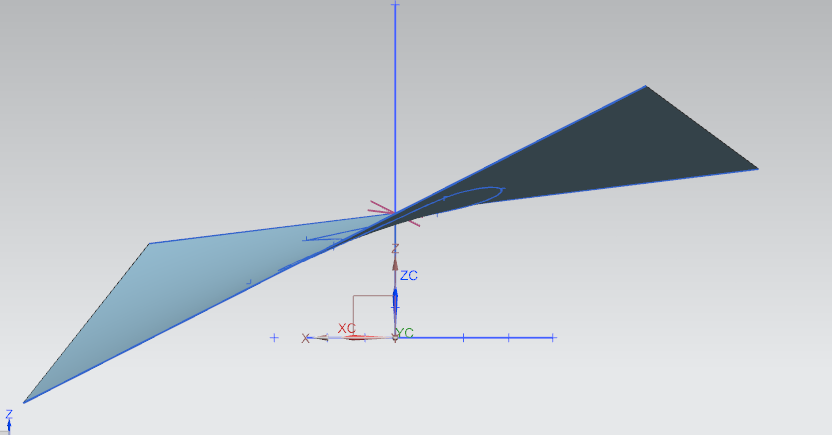

Y aquí los croquis para que se pueda entender algo mejor la forma del álabe.
Tal y como lo entendí yo en su día, tenemos un folio que retorcemos, una de cuyas aristas está en un ángulo de 7º y la otra a 27º.
Con eso hacemos una superficie.
Proyectamos el álabe cuyas coordenadas tenemos, sobre la anterior superficie y ya tenemos nuestro álabe.
Last edited by Mondeo14 on Sun Dec 11, 2016 12:46 am, edited 2 times in total.
-
oscarsuarez77
- Usuari@
- Posts: 16
- Joined: Tue Oct 06, 2015 1:37 pm
- Topics: 0
- Programa CAD o CAM: 3D MAX
- Gender:
- Status: Offline
Re: Ventilador
Mi solución.
Un saludo y que tengais un buen dia.
Last edited by jaam_24 on Wed Nov 02, 2016 6:45 am, edited 1 time in total.
-
Altair
- Usuari@
- Posts: 22
- Joined: Fri Jan 22, 2016 5:15 pm
- Topics: 0
- Programa CAD o CAM: SOLID WORKS
- Been thanked: 1 time
- Gender:
- Zodiac:
- Age: 28
- Status: Offline
Re: Ventilador
Buenas aquí dejo mi solución el render esta hecho con keyShot.
Saludos.
Last edited by jaam_24 on Wed Nov 02, 2016 6:45 am, edited 1 time in total.
Diseñador Industrial
-
Eloy
- En Prácticas
- Posts: 182
- Joined: Wed Dec 02, 2009 10:39 pm
- Topics: 29
- Programa CAD o CAM: SOLID EDGE
- Location: Málaga
- Has thanked: 1 time
- Been thanked: 45 times
- Gender:
- Status: Offline
Re: Ventilador
Mi solución con Solid Edge + Keyshot
Muy interesante la forma de las aspas, dejo un detalle de como la he dibujado.
Saludos
Last edited by jaam_24 on Wed Nov 02, 2016 6:45 am, edited 1 time in total.
-
CAETEC
- Usuari@
- Posts: 26
- Joined: Sat Feb 13, 2016 1:02 am
- Topics: 2
- Programa CAD o CAM: CATIA
- Has thanked: 4 times
- Been thanked: 1 time
- Gender:
- Status: Offline
Re: Ventilador
Hola todos del RINCAD!
Intenté hacerlo también... Creo no esta malo jejeje
Saludos
Last edited by jaam_24 on Wed Nov 02, 2016 6:45 am, edited 1 time in total.
CAETEC
-
oscarsuarez77
- Usuari@
- Posts: 16
- Joined: Tue Oct 06, 2015 1:37 pm
- Topics: 0
- Programa CAD o CAM: 3D MAX
- Gender:
- Status: Offline
Re: Ventilador
Un saludo a todos.
Aquí dejo una pequeña corrrección de mi aporte anterior, ya que había colocado las aspas al reves.
Modelado y renderizado en Fusion 360.
Last edited by jaam_24 on Wed Nov 02, 2016 6:46 am, edited 2 times in total.
