Te llevas un punto de nuevo y como nota en un examen, te la dejaría en un 6 para 7.
¿Por que tan baja?, a pesar de que has mejorado (y mucho, compara tu mismo los planos de antes con los de ahora y verás la ENORME diferencia), hay unos detalles que particularmente no me gustan. Te los comento a grandes rasgos:
Te has dado cuenta que en cualquier plano que hay por aquí o por Internet, la rosca M30 paso 4 la pone como M30x4. ¿Por qué será?
Ahora en serio, las roscas se ponen M??x&&, donde ?? es el ø nominal y && es el paso en mm.
Si un día te pones a diseñar en una empresa o por tu cuenta, procura que las medidas que no tengan importancia, sean enteras. Hacer un hexágono de 37.24 entre caras, pues como que no se si vas a encontrar una llave fija para apretarlo.
Y si pones la medida entre caras, sobra la medida de la cara, no hace nada mas que confundir.
Debería de quitarte un punto por el muelle, me has vuelto loco con eso de poner "Radio 19 exterior". A ver, los muelles y los cilindros (es decir, las piezas redondas), se pone el ø. Para tu muelle, ø38x5 L=140 mm, donde el primero es el ø exterior, el segundo el ø de la alambre y el tercero la longitud libre del muelle.
Hay alguna cota que te falta y alguna que sería conveniente redondear, pero por lo demás, para un 6,5
Ahora esta mucho mejor, veo que has puesto los pasos como te he dicho, que has redondeado las medidas y el muelle los has modificado muy bien. Un punto por tu esfuerzo en aprender
Pero o se te ha perdido un plano, o se te ha colado una página en blanco en el pdf , la número 4.
Por lo demás, ya es de nota muy, pero que muy alta.
Hola a todos, y reparto de puntos, tanto a saske80 por esforzarse en aprender como a los que han ayudado.
He hecho la válvula y tengo que comentar algunas cosas:
En la pieza nº 6 he sustituido el diámetro 30 por diámetro 28, porque si no, el muelle no entra.
En todas las piezas he visto que las dimensiones son números exactos (sin decimales), excepto alguna medida que tiene 0.5 ó 0.8 como decimal. Por eso me ha extrañado ver en la pieza nº 2 la medida 16.94mm. A primera vista ello me indica que es una medida muy importante para tener esa precisión, cuando en realidad no tiene ninguna importancia, ya que es un final de roscado, por lo que convendría cambiarla.
Ahora un detalle que no tiene importancia a la hora de acotar o mecanizar, pero sí que tiene un efecto visual negativo. En la vista seccionada y en la perspectiva de la pieza nº 3 las roscas acaban bruscamente. A la hora de dibujar, convendría que la hélice para el roscado comenzase y terminase fuera de los límites de la pieza, para que no se produzca ese efecto.

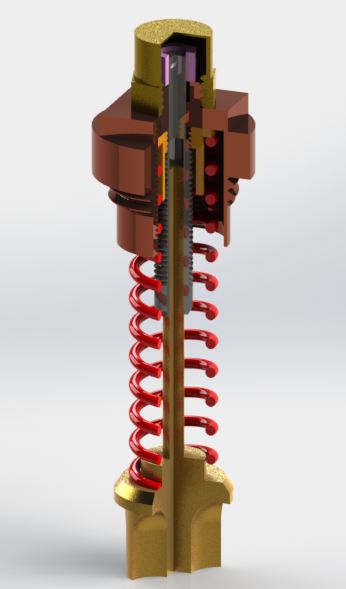

Bueno, este es el resultado con Inventor y Showcase.
Saludos
