Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por Ricardo »

Hola Jairo.

Supongo tienes el tutorial que mande en su día así como el fichero de Excel.

Pues bien con los datos que has mandado, solo falta calcular el radio base que vale:

Diámetro base = diámetro primitivo * coseno 20º (20º es el angulo mas comun aunque puede ser otro valor)

Db = 310 * cos 20º = 291'3047

Y el radio base, lógicamente la mitad del diámetro base, o sea rb = 145.65235.

Este es el valor que hay que poner en la celda G1 del fichero Excel.

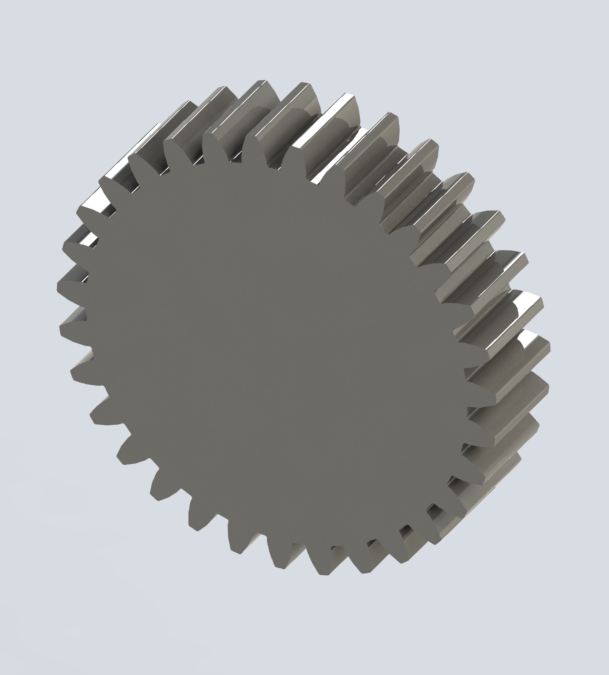

A partir de aquí seguir al pie de la letra el tutorial y esto es lo que sale.

Imagen

Saludos.

PD. El ancho del engranaje me lo he inventado.

Última edición por Mondeo14 el Lun Nov 14, 2016 1:03 am, editado 1 vez en total.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

jairo luis
Oficial 1º
Oficial 1º
Mensajes: 1662
Registrado: Dom Abr 03, 2011 6:47 am
Temas: 1
Programa CAD o CAM: SOLID WORKS
Ubicación: sucre
Agradecido : 1 vez
Agradecimiento recibido: 6 veces
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por jairo luis »

ricardo tiene razón tengo el tutorial y lo estoy leendo paso a paso pero me que en una casa, ya tengo el resultado 145.652356221816 pero no se como hacer para que salga todo los demás en la columna de la tabla de excel A,BY C

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por Ricardo »

Tu pon ese valor en la celda G1, aceptas y Excel automáticamente cambia todos los valores de la columna A, B y C.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

jairo luis
Oficial 1º
Oficial 1º
Mensajes: 1662
Registrado: Dom Abr 03, 2011 6:47 am
Temas: 1
Programa CAD o CAM: SOLID WORKS
Ubicación: sucre
Agradecido : 1 vez
Agradecimiento recibido: 6 veces
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por jairo luis »

ricardo después de colocar el resultado el la casilla G1 le doy enter pero no me genera el resultado o es que hay que hacer otras cosas anteriromente para poder dar el resultado

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por Ricardo »

Vuelve a descargar el tutorial y el archivo Excel, tal vez el que tienes esté estropeado por algo.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

coltranex
Especialista
Especialista
Mensajes: 233
Registrado: Mié Oct 12, 2011 9:29 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 1 vez
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por coltranex »

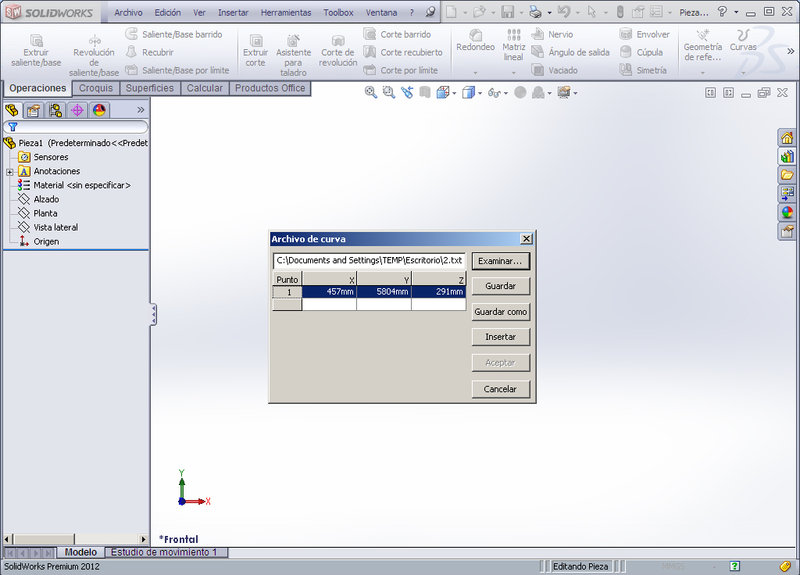

No me deja poner aceptar. :30 :30 :27 :42

Imagen

Última edición por Mondeo14 el Lun Nov 14, 2016 1:03 am, editado 4 veces en total.
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por Ricardo »

Coltranex, algún paso del tutorial no está bien hecho, en el archivo txt a ti solo te sale un punto y deberían salir muchos puntos.

Repasa bien paso por paso.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Mondeo14
Webmaster
Webmaster
Mensajes: 10970
Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648
Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3511 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por Mondeo14 »

¿Has probado a NO poner "mm"?, pon los números solamente, el programa entiende de coordenadas, no de texto.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


Avatar de Usuario

coltranex
Especialista
Especialista
Mensajes: 233
Registrado: Mié Oct 12, 2011 9:29 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 1 vez
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por coltranex »

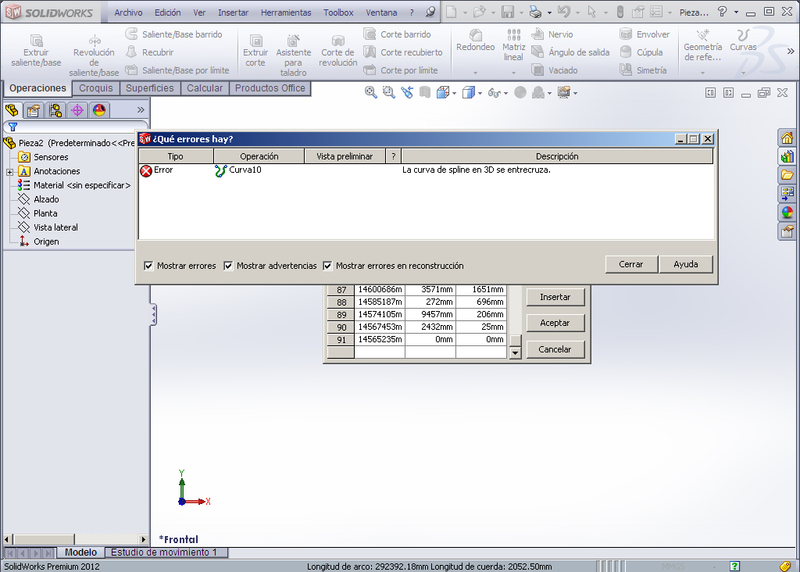

:46 no andaba seleccionando bien las columnas pero ahora con los datos completos me sale esto!!! :30 :30 :42 :33

Imagen

Última edición por Mondeo14 el Lun Nov 14, 2016 1:03 am, editado 3 veces en total.
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por Ricardo »

Coltranex, no se que fichero Excel estas usando, el que yo mandé seguro que no, porque te salen cosas muy raras.

Primero, Mondeo tiene razón no debería salir mm.

Segundo la columna C debe tener todo ceros es una curva 2D.

Te digo lo mismo que a Jairo vuelve a descargar el tutorial y el fichero Excel y prueba paso a paso lo que se indica en el tutorial.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

coltranex
Especialista
Especialista
Mensajes: 233
Registrado: Mié Oct 12, 2011 9:29 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 1 vez
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por coltranex »

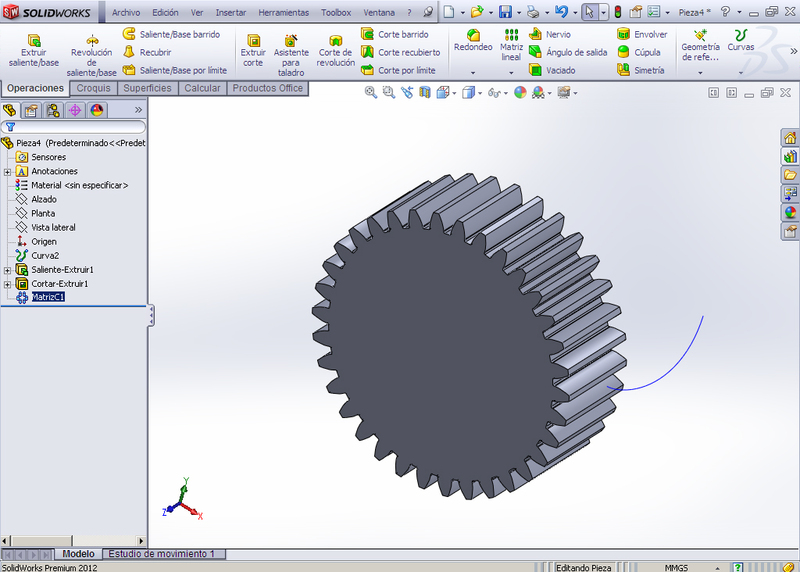

Ya me salio el del tutorial, ahora ya soy todo un generador de engranes!!!! el problema era cambiar las comas por puntos, como ya se mencionaba anteriormente! saludos y gracias por sus respuestas!!! :21 :21 :18 :18 :66 :53

Imagen

Última edición por Mondeo14 el Lun Nov 14, 2016 1:03 am, editado 3 veces en total.
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por Ricardo »

Bien Coltranex, me alegro que por fin hayas dado con la solución.

:56 :56 :56

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

jairo luis
Oficial 1º
Oficial 1º
Mensajes: 1662
Registrado: Dom Abr 03, 2011 6:47 am
Temas: 1
Programa CAD o CAM: SOLID WORKS
Ubicación: sucre
Agradecido : 1 vez
Agradecimiento recibido: 6 veces
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por jairo luis »

bueno yo aun sin o¡poder lograr que me de los resultado de la tabla de excel

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por Ricardo »

Hola Jairo, envía la tabla de Excel que utilizas para estudiar porque no te da los resultados.

Saludos.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

jairo luis
Oficial 1º
Oficial 1º
Mensajes: 1662
Registrado: Dom Abr 03, 2011 6:47 am
Temas: 1
Programa CAD o CAM: SOLID WORKS
Ubicación: sucre
Agradecido : 1 vez
Agradecimiento recibido: 6 veces
Género:
Estado: Desconectado

Re: Dudas sobre dibujar el perfil de los dientes

Mensaje por jairo luis »

ahora no es la tabla ricardo ahora es que no me deja convertir la identidad
