luna escribió:Pues yo no estoy de acuerdo. Nuestro diseño perfecciona los planos pues la tapa tiene más agarre con las pestañas circulares.
y necesitas mucha mas fuerza para montarla por que hay mas superficie de contacto. Con lo que se representa en el plano, tienes 18 puntos de amarre entre las dos piezas, seguro que mas que suficiente
Un saludo
Nos leemos, Mondi
Procesador: CPU Intel i7 4820k│Disco Duro: SSD 500 GB y 2 TB│Memoria RAM: 24 GB-DDR3 667 MHz│Tarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5│
aquí mi versión
base V=1882,92264363mm3 ≈ 1.883E+003mm3
tapa V=1348,93103348mm3 ≈ 1.349E+003mm3
así lo dejo, luego intento poner la lámina
Memicouso escribió:Yo tengo puesta una coincidencia, y el revolute sólo del perfil exterior, luego con Thick Surface el espesor, si intentas hacerlo con todo el perfil completo te dará error. Salu2s
tampoco me funcionó así, el revolute me decía lo mismo..
pero bueno así lo dejo
un saludo
ED:
Aquí dejo mi resultado. Me ha dado bastante la lata pero a merecido la pena.
El volumen, bueno, un poco desajustado en una de las piezas pero no veo la causa...
Saludos.
Buenas dejo mi solución y los volúmenes.
Volumen:1,347e+003mm3
Volumen:1,873e+003mm3
Saludos.
Hola, aquí os dejo este entretenido ejercicio en NX, la verdad es que la tapita a dado guerra.
Saludos a todos.
Luis.
Otra vez sin trabajo. Si alguien puede estar interesado o conoce a alguien, que ofrezca un sueldo digno, agradecería el contacto.
Saludos.
Bueno, por hoy ya vale, que mañana madrugo. Este ejercicio como ya comenté en el primer post, recuerdo haberlo empezado, pero seguro que lo borre y no lo terminé.
Ahora me he divertido de lo lindo y no veáis lo interesante que resulta hacer el plano. AL principio no me cuadraban los volúmenes y al hacer el plano, he visto todos los errores que hacían que no me coincidiesen las cifras.
Me ha gustado el reto.
Un saludo
Nos leemos, Mondi
Procesador: CPU Intel i7 4820k│Disco Duro: SSD 500 GB y 2 TB│Memoria RAM: 24 GB-DDR3 667 MHz│Tarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5│
Hola a todos, y reparto de puntos.
Hacer la caja no tiene ninguna complicación, pero la tapadera... tiene su trabajo.

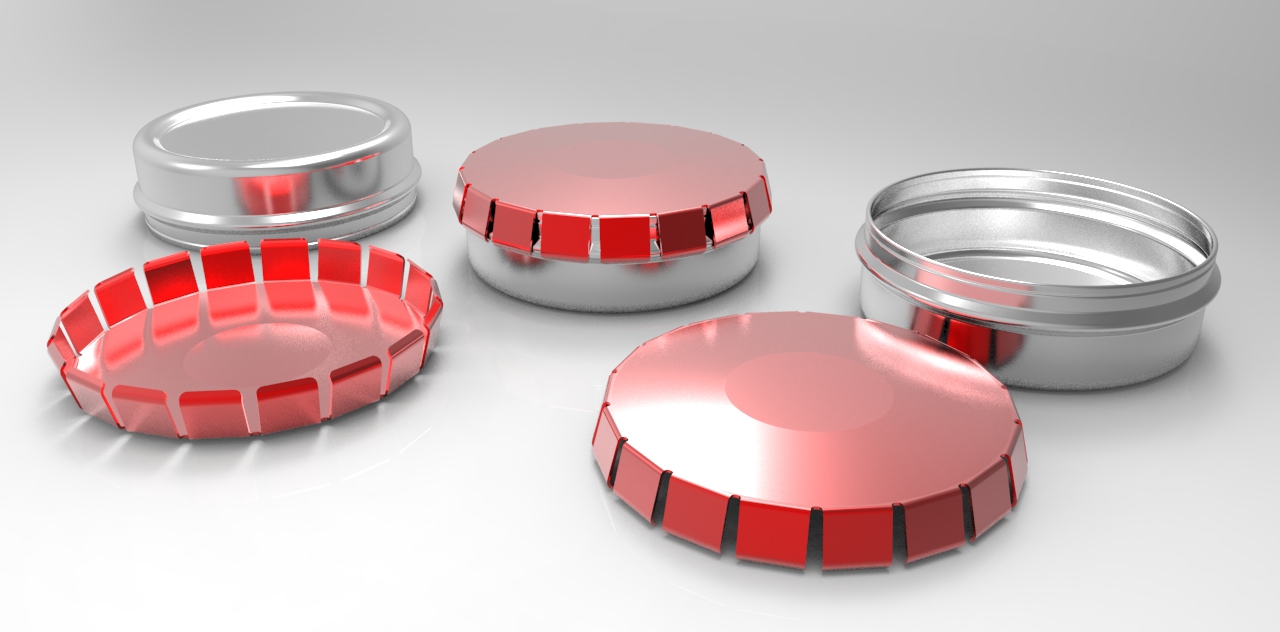

Aquí va la mía, modelada con Inventor y renderizada con KeyShot.
Creo que el volumen me da exacto, aunque no puedo saberlo al 100%, ya que en el plano original los volúmenes están en notación científica y no les han puesto suficientes dígitos.
Un saludo
Bueno aquí os dejo mi cajita, un buen entretenimiento. Punto para los que la realizaron.
Un saludo.
P.D. Mi PC por poco se me muere de un disgusto al darle color a las caras.
Intel® Pentium® Processor E5200
(2M Cache, 2.50 GHz, 800 MHz FSB)
4 Gb de RAM DDR2 SDRAM 800MHz
HDD Unidad # 1 - WDC WD6400AAKS-22A7B0 (596 GB) Unidad # 2 - WDC WD5000AAVS-00ZTB0 (465 GB) y un disco externo de 1Tb marca Sansumg resguardo.
Bueno otro mas del año 2003, la tapa telita con ella...
Un saludo.
-
