Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por Mondeo14 »

La altura total te la da el cilindro de ø18 cuyo centro se encuentra a 10 de la base de 40x50. ¿O te refieres a que dimensiones tiene la base?. Si es esto, si te fijas en las coordenadas que tienes a la izquierda, empiezan en 0, cuando llegan a la base pone 10 y cuando termina la base 60. Si haces una simple resta 60-10=50

jairo luis escribió:

dice un agujero din 974- diámetro 6x2 si es un refrenado cuanto seria el diámetro menor y a que profundidad sera el mayor

A ver Jairo, en lo de que es un agujero refrentado estamos de acuerdo, pero has omitido el primer valor. Te explico lo que quiere decir la siguiente expresión:
4x
ø3 THRU
DIN 974 - ø6x2

  • La primera parte es la cantidad, 4.

  • La segunda es el ø del agujero pequeño y que es pasante.

  • La tercera parte te da las dimensiones del "agujero refrentado", ø6 por 2 de profundidad.

A ver si te sirve esta información :53

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


Avatar de Usuario

jairo luis
Oficial 1º
Oficial 1º
Mensajes: 1662
Registrado: Dom Abr 03, 2011 6:47 am
Temas: 1
Programa CAD o CAM: SOLID WORKS
Ubicación: sucre
Agradecido : 1 vez
Agradecimiento recibido: 6 veces
Género:
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por jairo luis »

ummm ahora si entendí si le hubieran puesto el símbolo de profundidad seria mas claro

Avatar de Usuario

euclides
Especialista
Especialista
Mensajes: 263
Registrado: Vie Dic 10, 2010 9:46 am
Temas: 18
Programa CAD o CAM: INVENTOR
Ubicación: Sevilla
Agradecimiento recibido: 18 veces
Género:
Zodíaco:
Edad: 56
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por euclides »

Aquí mi resultado: :69

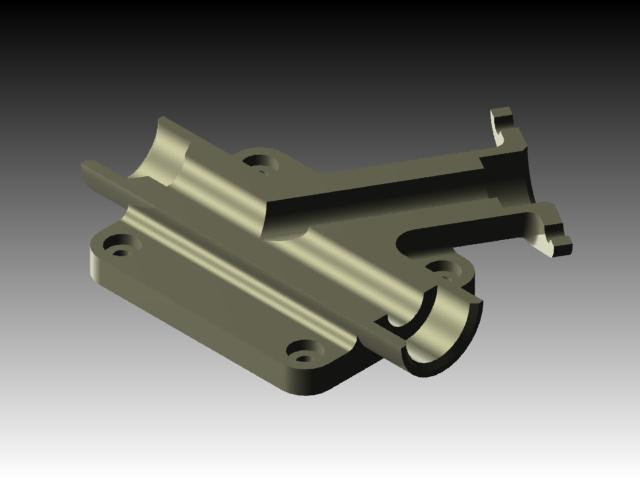

ImagenImagen

Última edición por Mondeo14 el Mar Nov 01, 2016 1:22 pm, editado 2 veces en total.
- Estación hp Z800
- Dos procesadores Xeon X5680 a 3,3 GHz
- Quadro 5000 2.5 GB
- 64 GB RAM
- 1 TB Raid 0 para el sistema
- 2 TB para almacén
- Windows 10 Prof. 64 bits
- Programa: Inventor 2018 Profesional.
Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8584
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2818 veces
Agradecimiento recibido: 3289 veces
Género:
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por Ricardo »

Otra mas para la colección.

El volumen varia un poco, pero bueno estoy acostumbrado a pequeñas variaciones.

ImagenImagen

Hasta la próxima.

Saludos.

Última edición por Mondeo14 el Mar Nov 01, 2016 1:22 pm, editado 1 vez en total.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

jairo luis
Oficial 1º
Oficial 1º
Mensajes: 1662
Registrado: Dom Abr 03, 2011 6:47 am
Temas: 1
Programa CAD o CAM: SOLID WORKS
Ubicación: sucre
Agradecido : 1 vez
Agradecimiento recibido: 6 veces
Género:
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por jairo luis »

aquí yo dejo la mía después de un buen ratito ahora si termine saludosss

ImagenImagen

Última edición por Mondeo14 el Mar Nov 01, 2016 1:22 pm, editado 2 veces en total.
Avatar de Usuario

Autor del Tema
Mondeo14
Webmaster
Webmaster
Mensajes: 10968
Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648
Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3512 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado: Conectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por Mondeo14 »

Puntos para los dos.

Jairo, me alegra que te animes con estos ejercicios, son muy entretenidos ya lo verás.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


Avatar de Usuario

Trazo
RIP - DEP
RIP - DEP
Mensajes: 785
Registrado: Vie Abr 13, 2012 1:31 pm
Temas: 0
Programa CAD o CAM: AUTOCAD
Ubicación: EN EL CIELO
Agradecimiento recibido: 14 veces
Género:
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por Trazo »

Hola a todos.

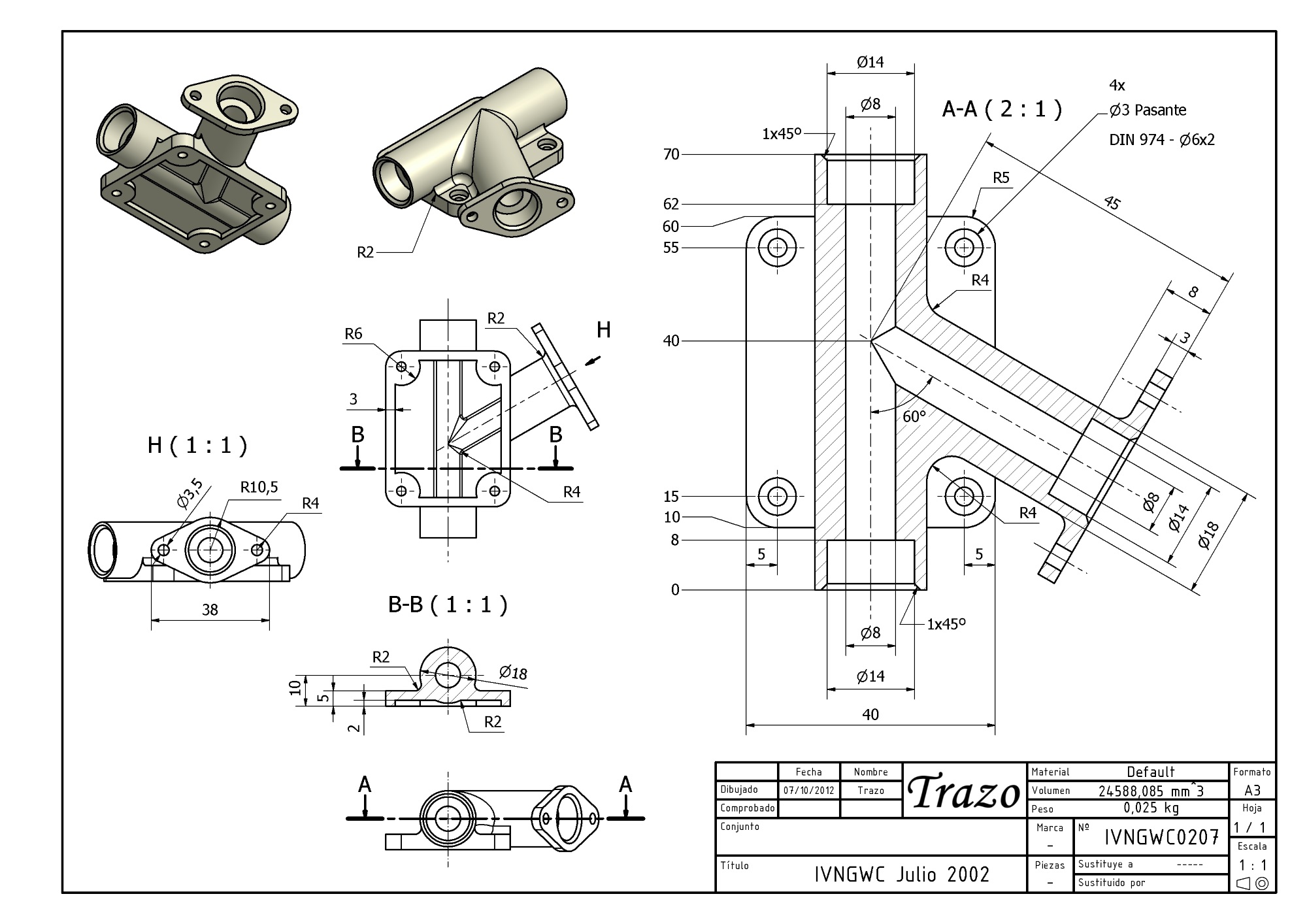

Bueno, aquí está la segunda parte de mi post, ya que Mondeo me puso deberes :18

Mondeo, no he hecho los planos exactamente igual que los incluidos en el primer post, ya que no me gustaba su cajetín, claro que tampoco me gustaba el cajetín que trae Inventor, así que me he hecho uno personalizado.

Imagen

Lo único que no he conseguido hacer son las flechas que hay en la acotación por coordenadas de la vista seccionada, y eso que me he dado una vuelta por los estilos de acotación. ¿Alguna sugerencia?, o ¿es que tiene "trampa" y hay que superponer varias líneas de cota unas sobre otras?

Saludos

Última edición por Mondeo14 el Mar Nov 01, 2016 1:25 pm, editado 1 vez en total.
Avatar de Usuario

jairo luis
Oficial 1º
Oficial 1º
Mensajes: 1662
Registrado: Dom Abr 03, 2011 6:47 am
Temas: 1
Programa CAD o CAM: SOLID WORKS
Ubicación: sucre
Agradecido : 1 vez
Agradecimiento recibido: 6 veces
Género:
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por jairo luis »

nada mal trazo haber como me sale a mi en solidworks pro es obligatorio hacerlo como tal

veo que le colocaste los 3mm de sepacacion de la linea del contorno en cambio en el plano original no estaba saludos

un punto amigo

Avatar de Usuario

Autor del Tema
Mondeo14
Webmaster
Webmaster
Mensajes: 10968
Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648
Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3512 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado: Conectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por Mondeo14 »

Joder, no se os puede decir nada, aprendéis demasiado rápido :44 :44 Punto para ti.

Trazo escribió:

ya que no me gustaba su cajetín, claro que tampoco me gustaba el cajetín que trae Inventor, así que me he hecho uno personalizado.

¿Que pasa, tu tampoco te has leído mi tutorial de como personalizar el cajetín de Inventor?, te tendía que quitar el punto :44 :44 Anda pásate por <<AQUÍ>>, descargate el tutorial y a ver que te parece. Aunque tu cajetin no me disgusta :53

Trazo escribió:

Lo único que no he conseguido hacer son las flechas que hay en la acotación por coordenadas de la vista seccionada, y eso que me he dado una vuelta por los estilos de acotación. ¿Alguna sugerencia?, o ¿es que tiene "trampa" y hay que superponer varias líneas de cota unas sobre otras?

Ninguna trampa, lo que pasa es que no te has fijado en los comandos:

Imagen

Es sencillo, le das al comando que esta debajo (te he puesto el que esta por defecto para que no te pierdas) y si te fijas en la parte inferior izquierda, te va indicando lo que has de hacer, en este caso, lo primero que te pregunta es "Seleccionar punto de origen", que puede ser una línea o un punto. Tocas la línea que ha de ser el "0" (no verás nada) y sigues tocando las líneas o puntos que necesites acotar (te lo va pidiendo en la zona que te he indicado antes). Cuando termines botón derecho, continuar y le indicas hacia que zona quieres acotar, en el caso del ejercicio, pinchando hacia la izquierda. Ahora botón derecho y "Crear", ya tienes las coordenadas puestas. Si se te olvida alguna, botón derecho sobre lo que ya tienes y "Añadir miembro" y si quieres quitar alguna, botón derecho "Eliminar miembro".

Si utilizas el comando que te muestro, te pide un punto de origen y te inserta un icono en ese punto, vas tocando mas entidades y lo mismo que este caso, continuar, pinchar en lado y crear. Acuérdate, no te olvides de lo de "CREAR", no será la primera vez que me pase que después de estar acotando un rato, no le doy crear y he de empezar de nuevo.

A ver si te sale.

Última edición por Mondeo14 el Sab Mar 11, 2017 7:51 pm, editado 2 veces en total.

Un saludo

Nos leemos, Mondi


Procesador: CPU Intel i7 4820kDisco Duro: SSD 500 GB y 2 TBMemoria RAM: 24 GB-DDR3 667 MHzTarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5


Avatar de Usuario

jcsblas
Oficial 3º
Oficial 3º
Mensajes: 732
Registrado: Vie Dic 16, 2011 12:26 pm
Temas: 0
Programa CAD o CAM: INVENTOR
Ubicación: Toledo
Agradecimiento recibido: 2 veces
Género:
Zodíaco:
Edad: 62
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por jcsblas »

Mi solución

Imagen

para hacer la vista h como la refenciais o como la proyectáis?. yo he tenido que modificar la vista en pieza para poder insertar la vista actual
no se si hay otra forma de hacerlo

Imagen

Saludos

Última edición por Mondeo14 el Mar Nov 01, 2016 1:25 pm, editado 2 veces en total.

Felicidad es querer lo que se hace, no hacer lo que se quiere.

Avatar de Usuario

Trazo
RIP - DEP
RIP - DEP
Mensajes: 785
Registrado: Vie Abr 13, 2012 1:31 pm
Temas: 0
Programa CAD o CAM: AUTOCAD
Ubicación: EN EL CIELO
Agradecimiento recibido: 14 veces
Género:
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por Trazo »

Hola a todos.

Mondeo14 escribió:

¿Que pasa, tu tampoco te has leído mi tutorial de como personalizar el cajetín de Inventor?

Creo que fue una de las primeras cosas que me descargué cuando me puse a practicar con Inventor. No he hecho el cajetín igual que el tuyo, ya que quería incluir la máxima información posible en el mínimo espacio posible. Primero pensé en hacerlo como el que hay en el libro "Dibujo industrial - Conjuntos y despieces", pero me dí cuenta de que en el libro cuando dibuja las piezas de un conjunto pone la información del nº de piezas y marca en la fila de un listado de despiece, así que he modificado un poco el cajetín para incluir también esa información.

Mondeo14 escribió:

lo que pasa es que no te has fijado en los comandos

Pues tienes razón, eso me pasa por no esperar a que cargue la animación de ayuda. Punto por la ayuda. Creo que ahora el plano está completo.

Imagen

jcsblas escribió:

para hacer la vista h como la refenciais o como la proyectais?

Pulsa "Vista auxiliar", selecciona la vista desde donde quieres proyectar, pulsa una arista que sea perpendicular a la dirección que quieres que tenga la vista, escribe una letra para identificar la vista y pulsa "Aceptar". Después tienes que girar la vista para que quede horizontal.

Saludos

Última edición por Mondeo14 el Mar Nov 01, 2016 1:25 pm, editado 1 vez en total.
Avatar de Usuario

jcsblas
Oficial 3º
Oficial 3º
Mensajes: 732
Registrado: Vie Dic 16, 2011 12:26 pm
Temas: 0
Programa CAD o CAM: INVENTOR
Ubicación: Toledo
Agradecimiento recibido: 2 veces
Género:
Zodíaco:
Edad: 62
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por jcsblas »

Gracias por tu información no conocía esa opción, me ha funcionado perfecto
Saludos y puntazo

Felicidad es querer lo que se hace, no hacer lo que se quiere.

Avatar de Usuario

KlamaHama
Novat@
Novat@
Mensajes: 69
Registrado: Mar Oct 09, 2012 8:05 pm
Temas: 0
Programa CAD o CAM: INVENTOR
Género:
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por KlamaHama »

Lindo ejercicio, igual todavía no se si todos los pasos que hice son los mejores empleados para dibujar estas piezas, con mas ejercicios me parece que me voy a ir dando cuenta que pasos me convienen mas.
Gracias.

ImagenImagenImagen

Última edición por Mondeo14 el Mar Nov 01, 2016 1:25 pm, editado 3 veces en total.
Avatar de Usuario

dpmforever
Usuari@
Usuari@
Mensajes: 11
Registrado: Vie Jul 26, 2013 8:32 am
Temas: 0
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por dpmforever »

Aquí mi solución, hecha en CATIA.
Que bonito me ha quedado.
Espero que os guste.

ImagenImagen

Última edición por Mondeo14 el Mar Nov 01, 2016 1:25 pm, editado 4 veces en total.
Avatar de Usuario

Temores2790
Usuari@
Usuari@
Mensajes: 28
Registrado: Mié Jul 24, 2013 5:35 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Zodíaco:
Edad: 34
Estado: Desconectado

Re: (2002-07) Ejercicio NG Julio 2002

Mensaje por Temores2790 »

jeje terminado

ImagenImagen

Última edición por Mondeo14 el Mar Nov 01, 2016 1:26 pm, editado 2 veces en total.
