Post by Plata Fri Mar 08, 2013 3:48 pm

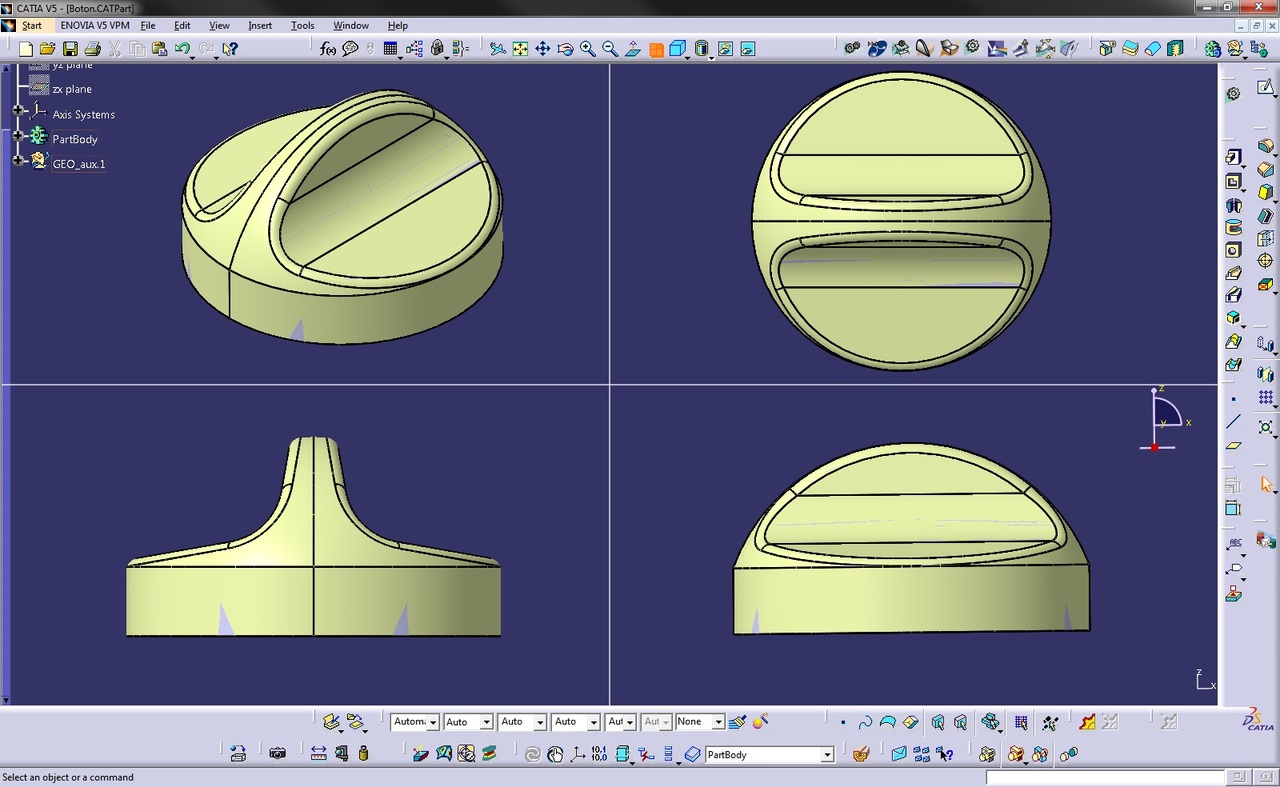

Otro ejercicio para practicar con superficies.
A mí me da error cuando intento darle espesor, me cierra la parte inferior y al cortar la pieza he visto que en realidad está hueca.
Os dejo por aquí como me ha quedado, aunque no este totalmente terminado:
Last edited by Mondeo14 on Sun Nov 27, 2016 8:42 pm, edited 4 times in total.
jaam_24
Maestr@
Posts: 3089Joined: Sun Jun 27, 2010 11:28 am
Topics: 162 Programa CAD o CAM: SOLID WORKSLocation: BarcelonaHas thanked: 1861 times Been thanked: 2188 times Gender: Zodiac: Age: 45
Status:
Offline
Post by jaam_24 Fri Mar 08, 2013 9:58 pm
Hola dejo mi solución.
Last edited by jaam_24 on Sun Nov 20, 2016 2:16 pm, edited 1 time in total.
Ricardo
Moderador
Posts: 8611Joined: Mon Nov 23, 2009 7:54 pm
Topics: 1162 Programa CAD o CAM: SOLID WORKSHas thanked: 2846 times Been thanked: 3310 times Gender:
Status:
Offline
Post by Ricardo Fri Mar 08, 2013 10:27 pm
Supongo que la gracia está en hacerlo con Catia, asi lo he hecho yo.
Por cierto Jaam, me parece que te falta algún redondeo.

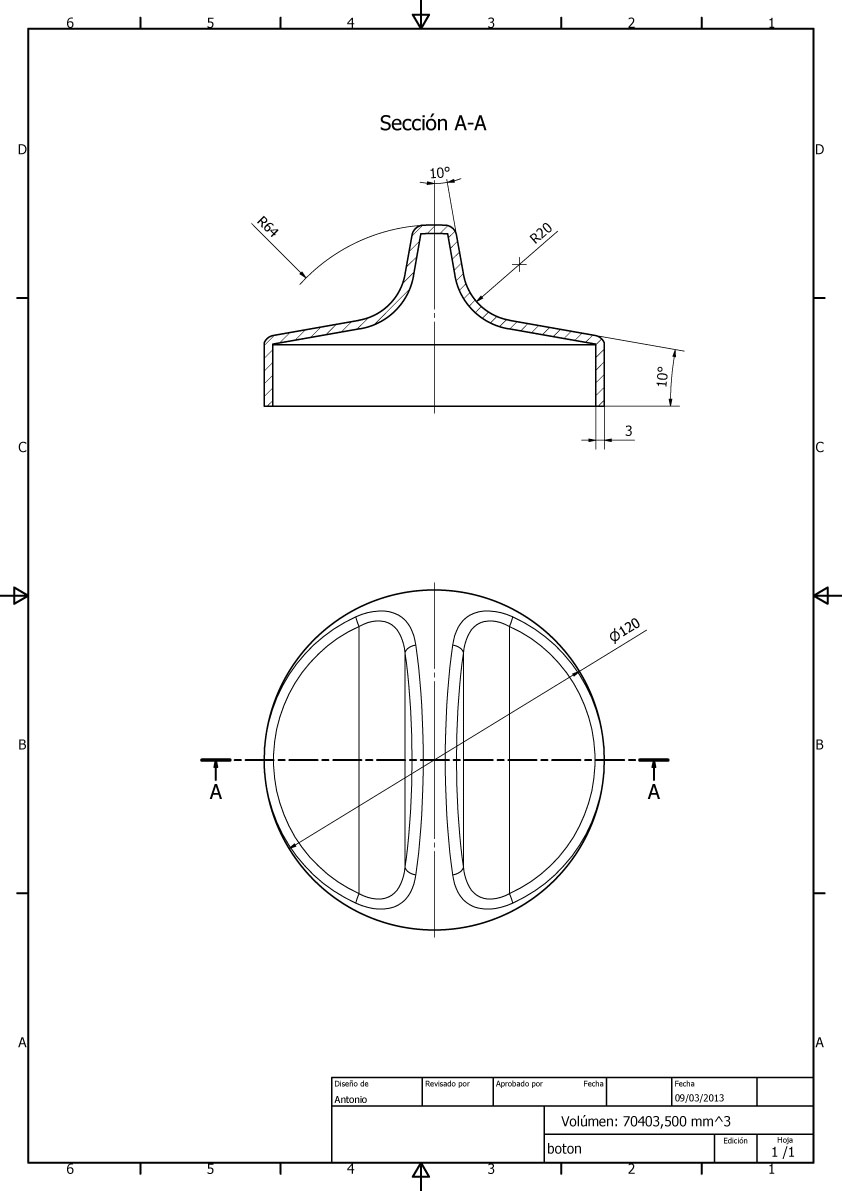

A mi me falta una cota (el radio de la pared inclinada 10º, yo he tomado 150 mm.) y por otro lado no me cuadran las cotas X = 30 mm., Y = 50 mm., esta no puede ser si queremos que el arco y la linea sean tangentes.
Saludos.
Last edited by Mondeo14 on Thu Mar 16, 2017 10:51 pm, edited 2 times in total.
Alfonso
En Prácticas
Posts: 191Joined: Thu May 19, 2011 12:45 pm
Topics: 0 Programa CAD o CAM: CATIALocation: Sevillano en MadridBeen thanked: 1 time Gender: Zodiac: Age: 59
Status:
Offline
Post by Alfonso Fri Mar 08, 2013 10:36 pm
Hola chicos, aquí dejo mis solución:
jaam, creo que te faltan unos redondeos, pero por lo demás perfecto
Un saludo
Alfonso
Last edited by jaam_24 on Sun Nov 20, 2016 2:17 pm, edited 2 times in total.
jaam_24
Maestr@
Posts: 3089Joined: Sun Jun 27, 2010 11:28 am
Topics: 162 Programa CAD o CAM: SOLID WORKSLocation: BarcelonaHas thanked: 1861 times Been thanked: 2188 times Gender: Zodiac: Age: 45
Status:
Offline
Post by jaam_24 Fri Mar 08, 2013 10:48 pm
Hola tenéis razón, no se puede correr, porque pasa lo que pasa.
txus rodriguez
Novat@
Posts: 82Joined: Mon Oct 17, 2011 6:27 am
Topics: 0 Programa CAD o CAM: POWERMILLLocation: BilbaoHas thanked: 2 times Gender:
Status:
Offline
Post by txus rodriguez Sat Mar 09, 2013 4:14 pm
Aupa:
Mi solución hecha con FreeCAD 0.13 , con algunas dificultades por problemas en la visualización pero al final se pudo conseguir. Un ejercicio sencillo pero interesante.
Last edited by jaam_24 on Sun Nov 20, 2016 2:17 pm, edited 2 times in total.
JoseA
Usuari@
Posts: 8Joined: Mon Feb 11, 2013 7:00 pm
Topics: 0 Programa CAD o CAM: NXGender:
Status:
Offline
Post by JoseA Sat Mar 09, 2013 9:56 pm
Hola, aquí dejo mi solución con NX.
Un saludo.
Last edited by jaam_24 on Sun Nov 20, 2016 2:18 pm, edited 2 times in total.
euclides
Especialista
Posts: 263Joined: Fri Dec 10, 2010 9:46 am
Topics: 18 Programa CAD o CAM: INVENTORLocation: SevillaBeen thanked: 18 times Gender: Zodiac: Age: 57
Status:
Offline
Post by euclides Sat Mar 09, 2013 10:32 pm
Aquí va mi botón. Hecho con Inventor.
Last edited by jaam_24 on Sun Nov 20, 2016 2:18 pm, edited 2 times in total.
- Estación hp Z800
Memicouso
Oficial 2º
Posts: 991Joined: Tue May 31, 2011 8:07 pm
Topics: 0 Programa CAD o CAM: CATIALocation: CádizHas thanked: 27 times Been thanked: 23 times Gender: Zodiac: Age: 56
Status:
Offline
Post by Memicouso Sun Mar 10, 2013 10:56 am
Hola de nuevo, dejo mi solución al botón, que bien podría ser para encender los fuegos de las cocinas. Salu2s
Last edited by jaam_24 on Thu Nov 24, 2016 10:44 pm, edited 2 times in total.
No sé que tienen las flores, las flores de mi alameda que cuando las olas rompen rompen "pa" asomarse a verlas.
skratus
Oficial 3º
Posts: 780Joined: Thu Jun 02, 2011 7:02 pm
Topics: 0 Programa CAD o CAM: SOLID WORKSLocation: EuskadiBeen thanked: 3 times Gender: Zodiac: Age: 48
Status:
Offline
Post by skratus Sun Mar 10, 2013 5:48 pm
Esta la tenia hecha en NX8
PD: me estoy dando cuenta que no es exactamente la misma pieza... pero bueno, ya que la he puesto aqui se queda
Last edited by Mondeo14 on Sun Nov 27, 2016 8:42 pm, edited 2 times in total.
carburundum
Especialista
Posts: 250Joined: Tue Oct 09, 2012 6:51 pm
Topics: 9 Programa CAD o CAM: SOLID WORKSBeen thanked: 3 times Gender: Zodiac: Age: 57
Status:
Offline
Post by carburundum Mon Mar 11, 2013 12:49 pm
Os pongo mi botón, se lo pondré al aire acondicionado jajaja.
a por el próximo.
Last edited by Mondeo14 on Sun Nov 27, 2016 8:42 pm, edited 2 times in total.
pacorrado
En Prácticas
Posts: 147Joined: Wed Apr 27, 2011 4:45 pm
Topics: 0 Programa CAD o CAM: NXHas thanked: 4 times Been thanked: 8 times Gender: Zodiac: Age: 48
Status:
Offline
Post by pacorrado Mon Mar 11, 2013 8:13 pm
Hola, adjunto mi solución del Botón en NX.
Un saludo
Last edited by Mondeo14 on Sun Nov 27, 2016 8:43 pm, edited 2 times in total.
oscarblanco80
Usuari@
Posts: 37Joined: Fri Nov 30, 2012 8:36 pm
Topics: 0 Programa CAD o CAM: CATIABeen thanked: 1 time Gender: Zodiac: Age: 44
Status:
Offline
Post by oscarblanco80 Sat Mar 16, 2013 12:41 pm
Buen ejercicio para practicar superficies en modo principiante. aquí dejo mi solución.
Last edited by Mondeo14 on Sat Mar 18, 2017 1:12 am, edited 6 times in total.
jcsblas
Oficial 3º
Posts: 732Joined: Fri Dec 16, 2011 12:26 pm
Topics: 0 Programa CAD o CAM: INVENTORLocation: ToledoBeen thanked: 2 times Gender: Zodiac: Age: 62
Status:
Offline
Post by jcsblas Thu Apr 25, 2013 4:17 pm
Otra mas, esta con inventor para no olvidar
Saludos
Last edited by jaam_24 on Sun Nov 20, 2016 2:19 pm, edited 2 times in total.
Felicidad es querer lo que se hace, no hacer lo que se quiere.
Trazo
RIP - DEP
Posts: 785Joined: Fri Apr 13, 2012 1:31 pm
Topics: 0 Programa CAD o CAM: AUTOCADLocation: EN EL CIELOBeen thanked: 14 times Gender:
Status:
Offline
Post by Trazo Thu Apr 25, 2013 10:00 pm
Hola a todos, y reparto de puntos.
Para ser mi primer ejercicio de superficies no ha estado mal.
Aquí os muestro el botón modelado con Inventor y renderizado con KeyShot. Como no ponía el radio de los redondeos, he usado R3.
Un saludo
Last edited by Mondeo14 on Sun Nov 27, 2016 8:44 pm, edited 3 times in total.
Ejercicio de Superficies - Botón
-
