Motor de dos Glow Carrera
Buenas amigos espero que estén bien aquí le traigo este pequeño trabajo pero muy laborioso con las cotas ya que no se distinguen bien e podido modificar algunas cosas en cambio a los tornillos no se lo pude agregar ya que tengo problema con solidworks y aun no e conseguido la solución.
También pude hacer una vista explosionada del ensamble e igual una presentación espero que le gusten saludos a todos
Buen trabajo Jairo. Al final te vas a hacer todos los motores que hay por la red
+1point
Mi rincón: D3en3D
Hola Jairo.
Me parece que has puesto los planos originales, no los que tu has hecho para que opinemos sobre ellos.
Un saludo.
https://astemar-ricardo.blogspot.com
Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits
Hola a todos, y punto para Jairo por los renders...
Después de unos días de ausencia por cambio de sistema operativo (ya se sabe lo que sucede cuando se cambia de Windows XP 32bits a Windows 7 64bits), iba a publicar un "motorcito" de los míos, pero ya que Jairo ha publicado este motor, he decidido esperar unos días para publicar el mío, para no sobrecargar el foro con trabajos pendientes.
jairo luis escribió:haber que opinan de los planos
En los planos originales cuesta mucho distinguir las medidas, por la baja resolución que tienen. Esto se complica si, además, las medidas están en pulgadas (a mí, en cuanto me sacan del sistema decimal, me pierdo).
En fín, aquí os presento mi versión del motor de gasolina de dos tiempos. Las diferencias con los planos son las siguientes:
No le he puesto la válvula de aguja de la admisión (es lo que indica en los planos), por lo que irá revolucionado a tope.
Le he puesto el tubo de escape, pero no el silenciador. En los planos no indica nada, así que simplemente le he puesto un tubo, por lo que armará mucho ruido.
Le he puesto el tubo que va del depósito de carburante a la admisión.
Los planos no indican la medida de la bujía. Como no he encontrado modelos 3D de bujías, he buscado una fotografía que se ajusta más o menos a lo que muestran los planos, he modelado una bujía sobre la fotografía, y después he ajustado el tamaño al motor.

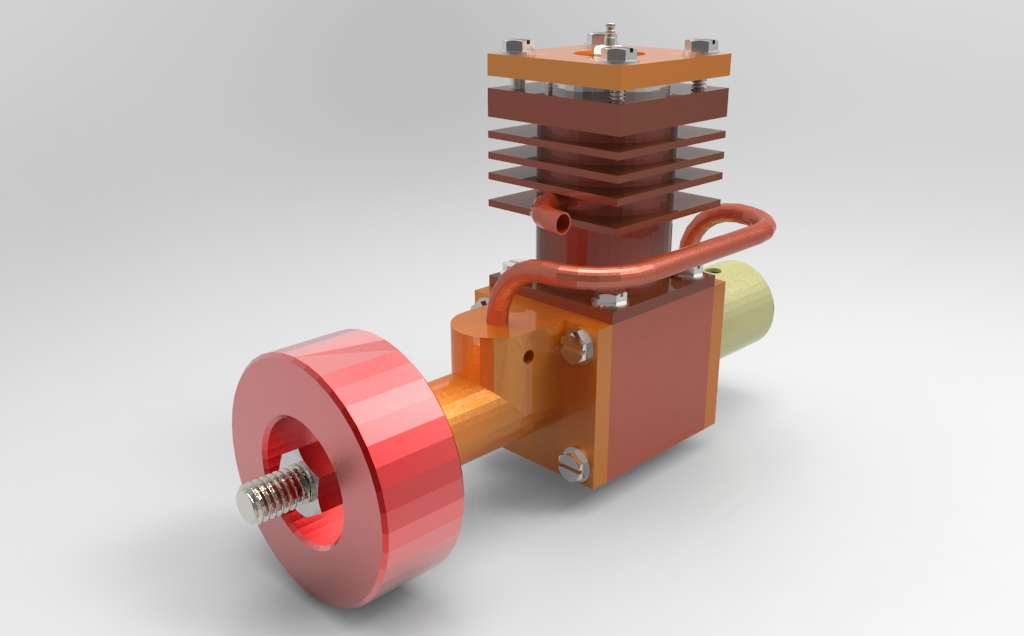

Y aquí van las imágenes, modeladas con AutoCAD y renderizadas con KeyShot:
Saludos, y nos vemos en otro post, o en éste si surge alguna duda.
Excelente trabajo Trazo.
Punto para ti y para Jairo por la aportaciòn.
Saludos
Muy buen trabajo Trazo y yo lo admiro más al saber que está hecho con Autocad.
Punto para ti.
Saludos.
https://astemar-ricardo.blogspot.com
Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits
mirad trazo esta bien el trabajo pero hay un detalles que siempre mirod en los render que hago con keyshot e igual a ti tambien te pasa si mirad bien al extremo de la rueda e igual la tuberia de cobre mirad que no se mira bien bien es como una deformacion se ve extraño siempre me preguntaba porque se mirad asi o que debo hacer con el progrma para mejorar esa forma
Hola Jairo.
Si te refieres a que las superficies y aristas curvas aparecen con forma poligonal, parece que es un fallo de KeyShot.
He mirado en el foro de la página oficial de KeyShot y hay varios casos, pero no han dado ninguna solución.
Este modelo de motor lo he creado con AutoCAD 2010 (lo he instalado al cambiar de sistema operativo), y al cargar el archivo DWG desde KeyShot se produce el fallo.
Para los modelos que he realizado anteriormente he usado AutoCAD 2008, y en lugar de pasar el dibujo en formato DWG, lo exportaba en formato 3DS, por eso no se producía el fallo, y las aristas y superficies curvas aparecían lisas, y no con forma poligonal.
Ya sé que me vais a decir que AutoCAD 2008 no tiene la orden 3DSOUT, pero resulta que en Autodesk publicaron un parche que permitía usar la orden en las versiones 2007 y 2008. He intentado usarlo con la versión 2010, pero no es compatible, y en Autodesk no han publicado el parche para la versión 2010.
Me parece que como solución provisional, y por lo tanto un poco chapucera, me voy a instalar AutoCAD 2008 otra vez, dibujaré con AutoCAD 2010, grabaré con formato 2007, lo abriré con AutoCAD 2008, lo exportaré a 3DS y lo cargaré con KeyShot.
No sé si alguien tendrá alguna alternativa, pero para indagar más en este tema, habría que crear un tema en el rincón del render.
Saludos
Re: Motor de dos Glow Carrera
punto para jairo y trazo excelentes modelados... sigan asi chicos....
-
